Sonnax 6R80L-6R100-ZIP 变速箱阀体维修套件
时间: 2025-09-15浏览次数：
Sonnax 6R80L-6R100-ZIP 变速箱阀体维修套件
Sonnax 6R80L-6R100-ZIP 变速箱阀体维修套件
产品核心定位与适用范围
Sonnax 6R80L-6R100-ZIP 是专为 福特（Ford）6R80（2015 年后款）与 6R100 自动变速箱 设计的阀体维修套件（ZIP KIT®），核心功能是通过替换阀体内部易磨损、老化的关键部件（如套筒、阀门、密封圈、活塞等），解决变速箱换挡品质下降、压力控制异常、离合器打滑等常见故障，恢复变速箱正常工作性能。其典型应用场景包括：
变速箱维修厂：针对 6R80/6R100 变速箱的大修或针对性故障修复（如换挡冲击、延迟、故障码报压力控制超范围）；
汽车售后市场：用于老旧车辆变速箱的性能翻新，延长变速箱使用寿命；
专业改装领域：为高里程或高强度使用（如拖拽、越野）的变速箱提供强化维修，提升可靠性。
该套件属于 Sonnax 经典 “Zip Valve” 系列，需注意 仅适配 2015 年后生产的 6R80 变速箱及 6R100 变速箱，与前代 6R80（2009-2014）、ZF6HP 系列（Gen1/Gen2）等型号不兼容，需通过专用识别指南确认阀体型号后使用。
核心功能与套件组成
（一）核心维修功能
套件围绕 6R80/6R100 阀体的 “压力控制”“换挡逻辑”“密封性能” 三大核心故障点设计，可解决的典型问题包括：
压力控制异常：主压力调节器磨损导致的换挡压力不稳、延迟或冲击；
密封失效：密封圈老化导致的油液泄漏，进而引发离合器供油不足、打滑；
活塞 / 弹簧疲劳：蓄能器活塞或弹簧弹性衰减导致的换挡品质下降（如顿挫、闯挡）；
电磁阀适配问题：电磁阀密封圈损坏或安装错位导致的电磁阀性能故障、故障码（如 PCA、SSA solenoid 相关代码）。
（二）套件核心组成
套件按安装顺序划分部件组别，所有零件均为 Sonnax 原厂适配件，关键组成如下（按安装步骤排序）：
安装步骤 部件类别 具体规格与数量 功能作用
1 压力调节器套筒 1 个（直径.629"× 长度.645"） 替换原厂磨损的主压力调节器套筒，恢复压力控制精度
2 阀门与套筒组合 2 套（含阀门 + 匹配套筒） 修复离合器控制压力调节器的阀芯与套筒配合间隙，解决压力泄漏
3 内部端塞与密封圈 - 内部端塞：4 个
- O 型密封圈：11 个（含 3 个备用） 密封阀体内部油道，防止油液串腔，端塞需按 “带孔面朝外” 安装
4 大型端塞与密封圈 - 大型端塞：4 个
- 大型 O 型密封圈：6 个（含 2 个备用） 密封阀体外部大尺寸油道接口，适配阀体下半部分安装
5 小型端塞与密封圈 - 小型端塞：6 个
- 小型 O 型密封圈：9 个（含 3 个备用） 密封阀体外部小尺寸油道接口，适配阀体上半部分安装
6 蓄能器活塞与弹簧 - 蓄能器活塞：6 个
- 匹配弹簧：6 个 替换老化的离合器蓄能器活塞与弹簧，改善换挡缓冲性能，减少冲击
7 电磁阀密封圈 5 种规格（含备用）：
- 12×2mm：4 个（1 个备用）
- 13.5×2mm：4 个（1 个备用）
- 11×1.5mm：8 个（2 个备用）
- 15.60×1.78mm：1 个
- 12.95×1.69mm：1 个 适配不同型号电磁阀（如 SSA、SSB、SSE）的密封需求，防止电磁阀油液泄漏
8 真空测试工具 - 测试弹簧：1 个
- 测试端塞：1 个 用于阀体维修后的真空测试，检测油道密封性与阀门动作灵活性
注：部分包装口袋为多型号通用设计，可能标注其他应用信息，以套件内 “安装指南” 为准。
关键技术特性与安装要求
（一）技术适配性
精准尺寸匹配

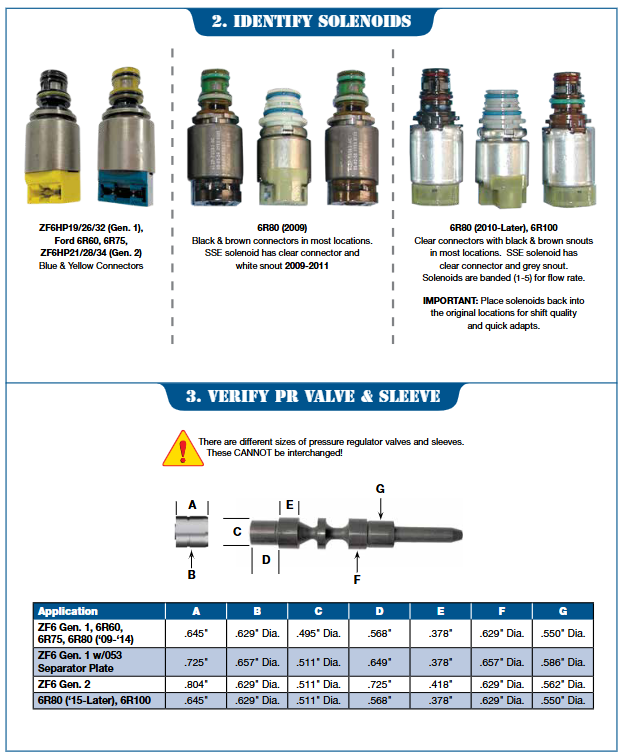

套件部件严格遵循福特 6R80/6R100 阀体原厂规格，例如压力调节器套筒直径.629"、长度.645"，与原厂阀门（直径.645"、关键配合面.511"）完美兼容，避免因尺寸偏差导致的压力控制失效。需特别注意：压力调节器阀门与套筒不可跨型号互换，安装前需通过卡尺确认尺寸（参考下表）：
应用型号 关键尺寸（A：长度 / B：直径 / C：直径）
6R80（2015 后）/6R100 A=.645"，B=.629"，C=.511"
ZF6 Gen1（含 6R80 2009-2014） A=.645"，B=.629"，C=.495"
ZF6 Gen2 A=.804"，B=.629"，C=.511"
材料强化设计
核心部件（如蓄能器活塞、密封圈）采用 Sonnax 专用耐磨材料：活塞采用高强度工程塑料，耐油且抗老化；密封圈为丁腈橡胶或氟橡胶材质，适配变速箱油（Ford XT-6-QSP/Mercon SP），长期使用不易硬化或变形。
（二）安装关键要求

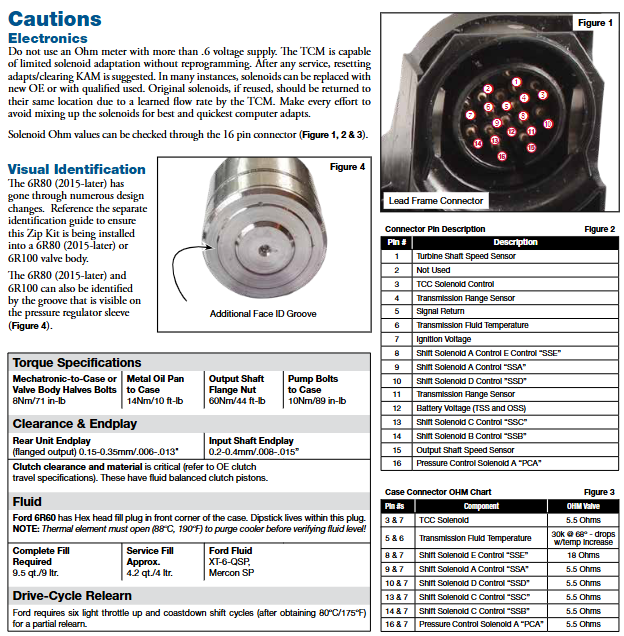

阀体型号识别
安装前必须通过以下 3 步确认阀体兼容性，避免错用：
铸件识别：6R80（2015 后）上阀体铸件号为 9FL3P-7A092-BA/FL3P-7A092-AA，下阀体为 FL3P-7A101-AA，且无 D2 调节器油道（D2 Passage Eliminated）；
电磁阀识别：电磁阀连接器为透明材质，喷嘴颜色为黑色 / 棕色（普通电磁阀）或灰色（SSE 电磁阀），且电磁阀表面有流量等级标识（1-5）；
压力调节器识别：压力调节器套筒有专属凹槽（参考产品图 4），尺寸需与表中 6R80/6R100 规格一致。
安装规范
扭矩要求：阀体与变速箱壳体连接螺栓扭矩 8Nm（71 in-lb），金属油底壳螺栓 14Nm（10 ft-lb），输出轴法兰螺母 60Nm（44 ft-lb），需使用扭矩扳手确保精度；

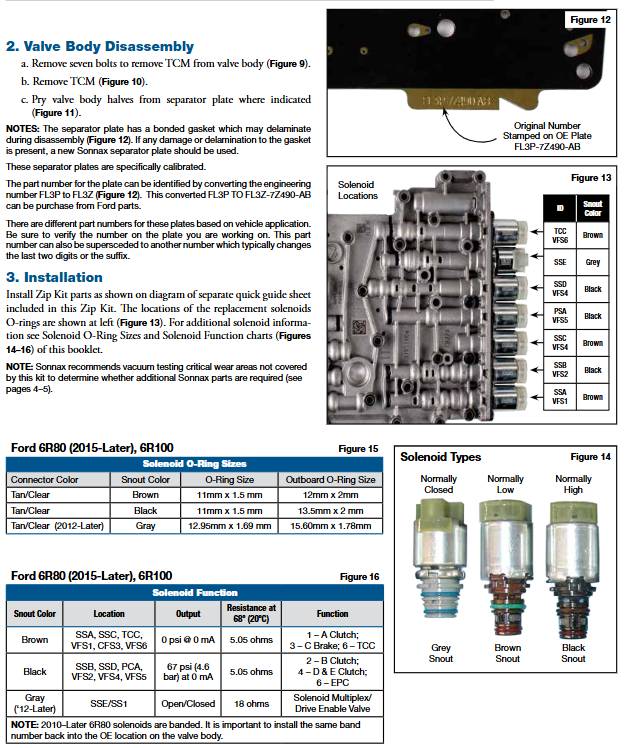

电磁阀安装：旧电磁阀若复用，需安装回原位置（TCM 已学习其流量特性），不可混淆；新电磁阀需按 “喷嘴颜色 - 位置” 对应（如棕色喷嘴对应 SSA/SSC/TCC 电磁阀）；
真空测试：安装后必须使用套件自带的测试弹簧与端塞进行真空测试，检测油道密封性（合格标准：真空度稳定，无明显泄漏），否则可能导致维修后故障复发。
术后校准
维修完成后需重置变速箱自适应学习值（KAM），建议通过福特专用诊断仪执行；
需完成 6 次轻油门升降挡循环（油温达到 80℃后），让 TCM 重新学习换挡参数，确保换挡品质；
变速箱油液需加注福特原厂 XT-6-QSP 或 Mercon SP 规格，全量加注 9.5 夸脱（9 升），保养加注 4.2 夸脱（4 升），且需等待油温达到 88℃（190℉）让热控阀打开后再检查油位。
故障诊断与额外维修建议
（一）典型故障与套件适配性
套件可针对性解决 6R80/6R100 的以下故障，若故障超出范围需额外采购专用部件：
典型故障 套件解决能力 额外建议
换挡冲击 / 顿挫 可解决（替换蓄能器活塞、压力调节器） 若故障仍存在，检查离合器间隙（需符合 OE 规格 0.2-0.4mm）
换挡延迟 / 无倒挡 可解决（替换端塞、密封圈，修复油道泄漏） 检查变速箱油泵压力（需符合 10Nm 泵螺栓扭矩）
电磁阀故障码（如 P0868 压力低） 可解决（替换电磁阀密封圈、压力调节器） 用欧姆表检测电磁阀电阻（SSA/SSB 等为 5.5Ω，SSE 为 18Ω）
TCC 打滑 / 锁止异常 可解决（替换 TCC 相关密封圈、 bypass 离合器调节器） 检查变矩器磨损，必要时更换变矩器

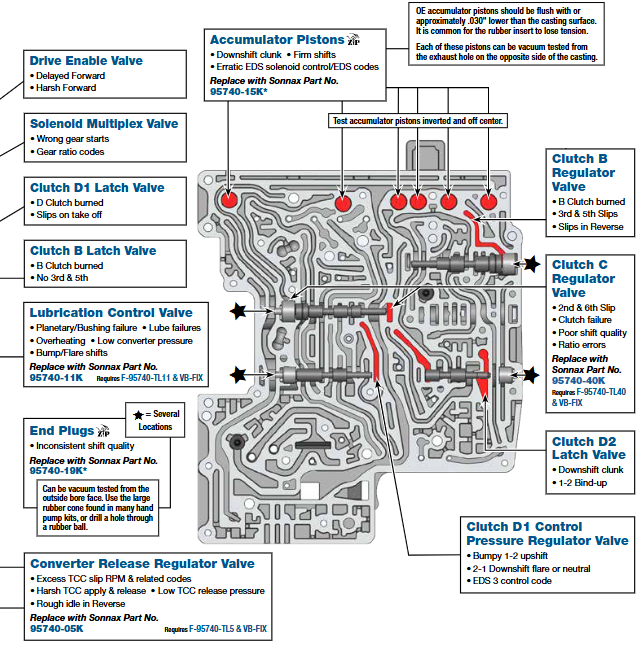

（二）关键磨损区域与测试
套件附带的技术手册详细标注了阀体需重点检测的磨损区域，建议通过真空测试验证：
下阀体：主压力调节器阀、离合器 A/E 控制调节器阀、电磁阀压力调节器阀，若真空度不足（如低于标准值 50%），需额外采购 Sonnax oversized 阀门套件（如 95740-46K 主压力阀套件）；
上阀体：蓄能器活塞（需测试倒置状态下的密封性）、离合器 B/D 控制阀，若活塞下沉量超过 0.030"，需更换强化型活塞（套件含基础款，高强度款需单独订购）。
