GE Qualitrol IC670ALG230 模拟输入模块
时间: 2025-09-15浏览次数：
GE Qualitrol IC670ALG230 模拟输入模块
GE Qualitrol IC670ALG230 模拟输入模块
产品核心定位与应用场景
IC670ALG230 是 Qualitrol（现归属于 GE 旗下）推出的电流源型模拟输入模块，核心功能是将工业现场 2 线制、3 线制或 4 线制传感器 / 变送器输出的电流信号（0-20 mA 或 4-20 mA）精准转换为数字信号，传输至 GE 现场控制系统（需搭配总线接口单元 BIU），实现过程参数（如压力、温度、流量）的实时采集与监控。其典型应用场景覆盖电力、石油化工、制造业等工业领域，适用于对模拟量信号精度要求高、需集中采集多通道电流信号的自动化系统。

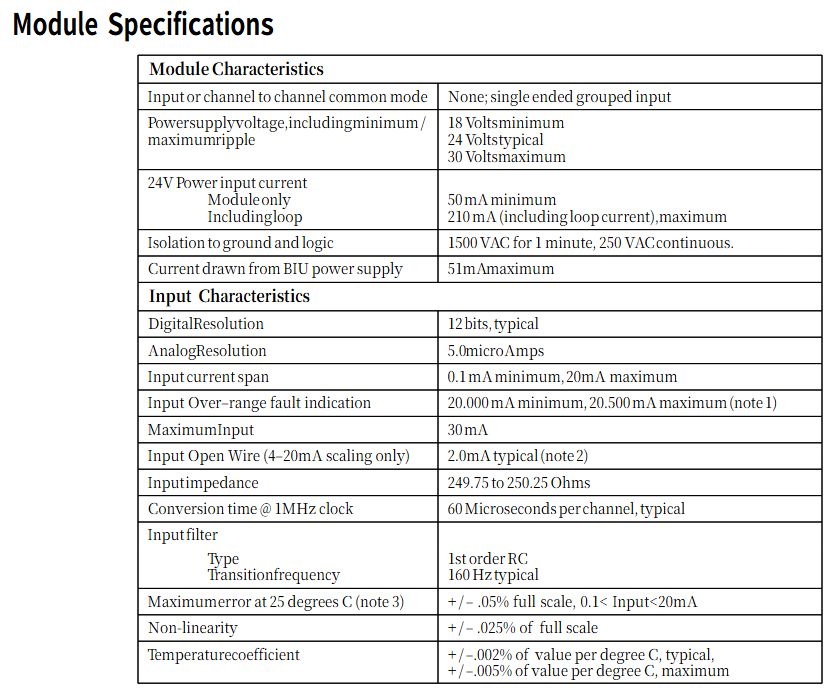

核心技术规格
（一）模块基础参数
类别 具体规格 说明
通道配置 8 路单端分组输入（共用信号地） 8 路输入共享同一 24 VDC 电源与信号公共端，适合集中采集同类传感器信号
输入信号范围 软件可配置：0-20 mA（默认）、4-20 mA 支持工业标准电流信号，4-20 mA 模式可检测断线故障（输入＜2.0 mA 触发诊断）
供电要求 电源电压：18-30 VDC（典型 24 VDC）；模块功耗：50 mA（仅模块）、210 mA（含回路电流） 可与总线接口单元（BIU）共用 24 VDC 电源，需注意总电流负载不超过限值
隔离性能 对地与逻辑隔离：1500 VAC（1 分钟耐受）、250 VAC（持续耐受） 高隔离等级抑制工业现场接地环路与电磁干扰（EMI），保护模块与后端系统
（二）信号转换与精度
类别 具体规格 技术优势
分辨率 数字分辨率 12 位，模拟分辨率 5.0 μA 高精度转换确保微小电流变化可被识别（如 4-20 mA 信号下，最小可分辨 4 μA 变化）
转换速度 每通道约 60 μs（1 MHz 时钟） 快速转换支持高频次数据采集，适配动态过程监控（如快速变化的压力信号）
测量精度 25℃ 下 ±0.05% 满量程（0.1-20 mA 输入），非线性误差 ±0.025% 满量程 高精度满足工业级过程控制需求，减少信号采集误差对控制逻辑的影响
温度系数 典型 ±0.002%/℃，最大 ±0.005%/℃ 宽温度范围内（工业现场常见 -10-60℃）精度衰减小，适配复杂环境
（三）输入保护与抗干扰
过流保护：最大输入电流 30 mA，内置 1 A 保险丝（24 V 输出回路），防止传感器故障导致的过流损坏；
过压保护：30 V MOV（金属氧化物压敏电阻），抑制电源侧电压尖峰；
滤波设计：每通道串联 250 Ω 电阻 + 0.1 μF 电容的一阶 RC 滤波器，转折频率约 160 Hz，滤除高频噪声；
断线检测：仅 4-20 mA 模式支持，输入电流＜2.0 mA 时由 BIU 触发断线诊断，便于及时排查传感器故障。
硬件设计与工作原理

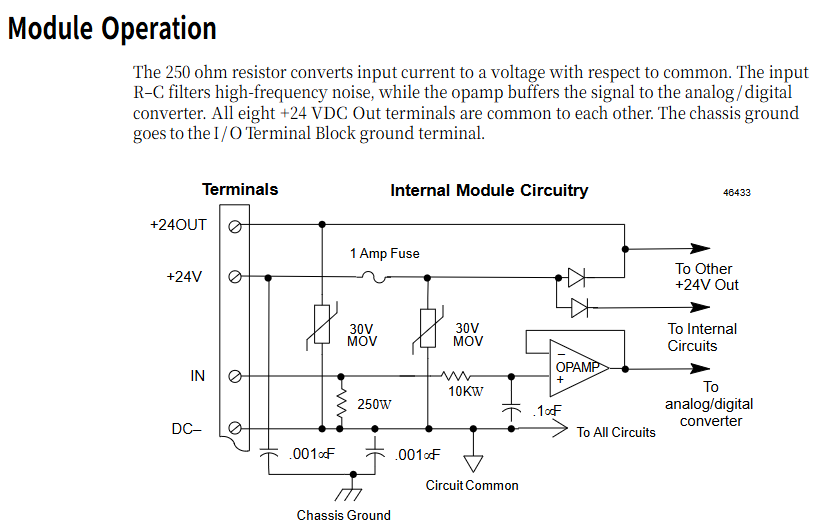

（一）内部电路结构
模块核心电路围绕 “电流 - 电压转换 + 信号调理 + A/D 转换” 展开，关键路径如下：
信号输入：现场传感器电流信号接入通道后，首先经过 250 Ω 精密电阻，将电流信号转换为电压信号（如 20 mA 对应 5 V 电压）；
滤波与缓冲：RC 滤波器滤除高频噪声后，由运算放大器（opamp）缓冲信号，避免负载效应影响测量精度；
A/D 转换：12 位 A/D 转换器将模拟电压转换为数字信号，转换结果暂存于模块内部 8 字（16 字节）数据缓冲区；
数据传输：通过总线接口单元（BIU）将未缩放的数字数据传输至主机或本地处理器，由 BIU 完成工程单位缩放（如将 4-20 mA 映射为 0-100℃）。
（二）状态指示与接线
LED 指示灯：模块顶部透明区域内置 LED，点亮条件为 “背板电源 + 现场电源正常 + 保险丝未熔断”，直观判断模块供电状态；
端子布局：采用标准化 I/O 端子块（支持盒式端子 IC670CHS002/102、栅栏式端子 IC670CHS001/101、线对板连接器 IC670CHS003/103），关键端子包括：
“+24 V Out”：8 路共用的 24 V 输出（带保险丝），为 2 线制变送器提供回路电源；
“Input 1-8”：8 路电流信号输入端子；
“DC-”/“Common”：信号公共端，需与传感器信号地连接，避免接地环路；
“Chassis Ground”：模块机壳地，需短接至控制柜机壳，增强抗干扰能力。

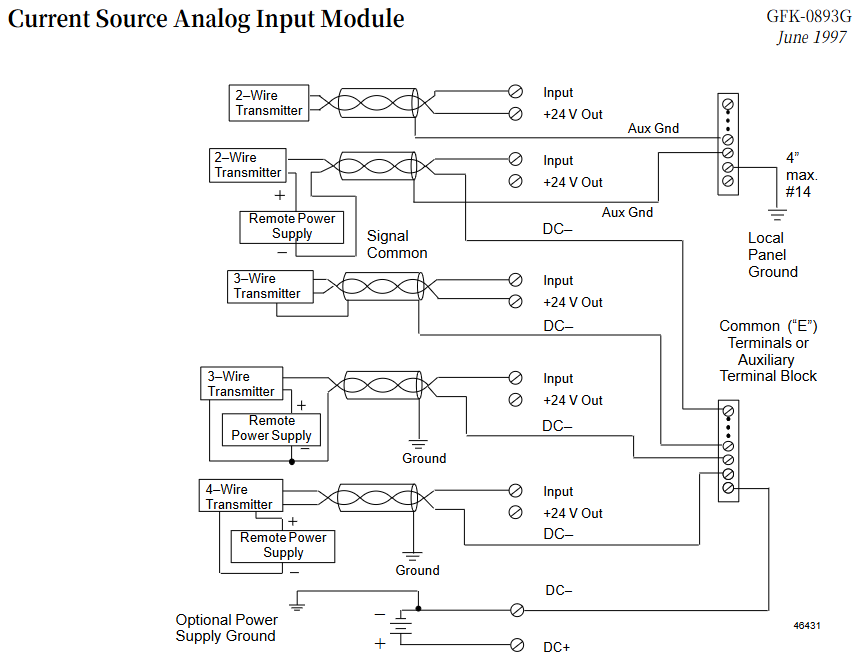

现场布线与传感器适配
模块支持 2 线制、3 线制、4 线制传感器 / 变送器，需根据传感器类型选择布线方式，关键配置如下：
（一）2 线制变送器（回路供电）
接线特点：传感器电源与信号共用两根导线，模块 “+24 V Out” 提供回路电源，“Input” 接收电流信号，“DC-” 为公共端；
注意事项：导线选用 AWG #14-#22（截面积 0.36-2.1 mm²），最长布线距离建议不超过 100 米（避免电压降导致传感器供电不足）；屏蔽层需单独接地，不与电源地共用。
（二）3 线制变送器（独立电源 + 信号）
接线特点：传感器需单独供电（可使用模块 “+24 V Out” 或外部电源），信号端 “+” 接模块 “Input”，“-” 接 “DC-”，电源 “-” 与信号 “-” 共地；
适配场景：需更高供电电压或更大电流的传感器（如部分高精度温度变送器），建议使用辅助端子块（Auxiliary Terminal Block）汇总公共端，简化布线。
（三）4 线制变送器（完全隔离）
接线特点：传感器电源与信号完全隔离（独立外部电源），信号 “+” 接 “Input”，“-” 接 “DC-”，电源地与信号地分开，避免地环路干扰；
优势：适用于远距离（如 200 米以上）或强干扰场景（如变频器附近），隔离设计提升信号稳定性。
（四）布线规范
导线选择：模拟信号建议使用屏蔽双绞线，屏蔽层单端接地（优先在模块侧接地）；
接地要求：仅在模块侧接地信号公共端，避免多点接地形成地环路；模块 “Chassis Ground” 需用短导线（建议＜4 英寸，#14 导线）接至控制柜机壳；
辅助端子块：当使用栅栏式端子或线对板连接器时，需搭配辅助端子块（如 IC670CHS 系列）扩展接线端子，辅助端子块内部所有端子连通，可用于汇总公共端或电源端。
软件配置与数据处理
（一）参数配置
模块需通过总线接口单元（BIU）或主机软件进行参数设置，关键配置项如下：
输入范围：每通道独立配置 0-20 mA 或 4-20 mA，默认 0-20 mA；
工程单位缩放：由 BIU 定义 “工程下限（Eng Lo）- 工程上限（Eng Hi）” 与 “整数下限（Int Lo）- 整数上限（Int Hi）”，默认缩放为 Eng Lo=0、Eng Hi=20000（对应 0-20 mA），Int Lo=0、Int Hi=20000；
诊断使能：启用 4-20 mA 模式下的断线诊断（输入＜2.0 mA 触发）与过量程诊断（输入＞20.5 mA 触发）。
（二）数据传输
数据格式：8 路输入对应 8 个 16 位数字量（无符号整数），存储于模块数据缓冲区，由 BIU 周期性读取（读取周期取决于系统配置，典型 10-100 ms）；
缩放逻辑：以 4-20 mA 映射为 0-100℃ 为例，BIU 按以下公式计算工程值：
工程值=Eng Lo+ Int Hi−Int Lo
数字量−Int Lo×(Eng Hi−Eng Lo)（例：数字量 = 8000 时，对应电流 = 8 mA，工程值 = 25℃）。
