ABB DCS 系列晶闸管功率转换器
ABB DCS 系列晶闸管功率转换器
产品核心定位与应用场景
ABB DCS 系列晶闸管功率转换器是专为直流传动系统设计的工业级功率转换设备，核心功能是将三相交流电精准转换为可调直流电，为直流电机提供稳定的电枢与励磁供电，同时集成完善的控制、保护与通信功能，实现电机转速、转矩的精准调控。其典型应用覆盖中高压工业场景，包括：
通用工业驱动：冶金（轧机）、矿山（提升机）、造纸（卷取机）、化工（泵 / 风机）等领域的中大功率直流电机控制；
特殊场景适配：支持多传动（MultiDrive）、起重机专用（CraneDrive）、12 脉冲串联 / 并联拓扑，可满足高功率（最高 5200A 输出电流、10MW 以上功率）、高可靠性需求；
升级与改造：兼容老款直流传动系统，提供模块化设计便于现有设备升级，降低改造成本。
产品系列与核心分类
DCS 系列按功率等级、功能复杂度分为多个子型号，覆盖不同应用需求，核心分类如下：
产品型号 功率 / 电流范围 核心特点 适用场景

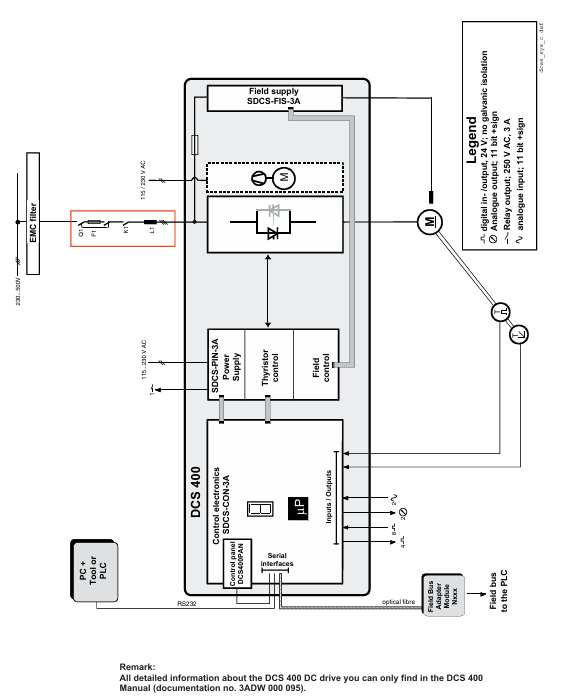

DCS 400 10-500 kW（对应电机功率），集成励磁输出（最大 20A） 紧凑型设计，内置 IGBT 励磁模块，支持快速调试（向导式配置 + 应用宏），结构小巧 标准工业场景（如小型泵、风机），对安装空间要求高的设备
DCS 500B 10-5000 kW，输出电流 25-5200A 基于 SDCS-CON-2 控制板，支持 300 + 可编程功能块，兼容 HART 信号，可选 12 脉冲配置 中大功率通用驱动（如压缩机、轧机辅传动），需灵活编程的场景
DCS 600 10-5000 kW，输出电流 25-5200A 升级 SDCS-AMC-DC 控制通信板，支持 DDCS 总线（4Mbps）、PROFIBUS-DPV1，适配多传动与 PLC 集成 高要求工业场景（如起重机、大型风机），需多设备协同控制的系统
DCF 500B/600 励磁专用，输出电流最大 520A 基于 DCS 500B/600 硬件，支持三相励磁模式，需搭配 DCF505/506 过压保护单元 直流电机励磁供电，适配大型同步电机、直流电机励磁控制
DCA/DCE 系列 10-18000 kW（DCA 600） 集成完整控制柜（含断路器、接触器、辅助变压器），预编程行业应用（冶金、矿山） 复杂系统解决方案（如整条生产线传动、大型矿山设备）
核心硬件与技术规格
（一）功率模块与电气参数
DCS 系列功率模块按电流等级分为 C1/C2/A5/A6/A7 等尺寸，覆盖不同输出电流需求，核心参数如下：
模块尺寸 输出电流范围 电压等级 冷却方式 关键配置
C1 25-140A 400-1000V DC 强制风冷（内置风扇） 单桥 / 双桥晶闸管拓扑，支持 2 象限（2-Q）/4 象限（4-Q）运行
C2 200-1000A 400-1000V DC 强制风冷 多组晶闸管并联，支持 12 脉冲串联，适配中功率电机

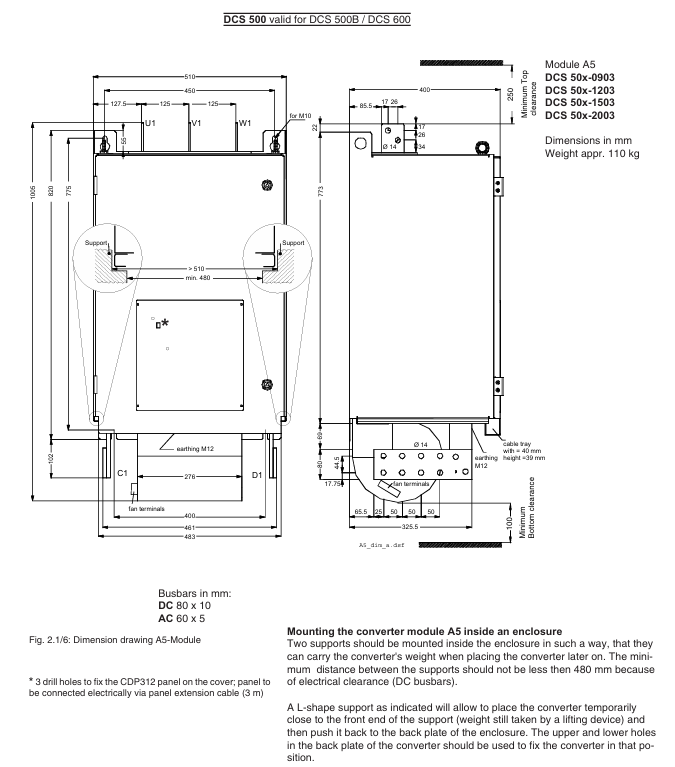

A5 900-2000A 400-1000V DC 强制风冷 / 水冷（可选） 模块化晶闸管组，支持 galvanic isolation（电隔离），适配高压电机

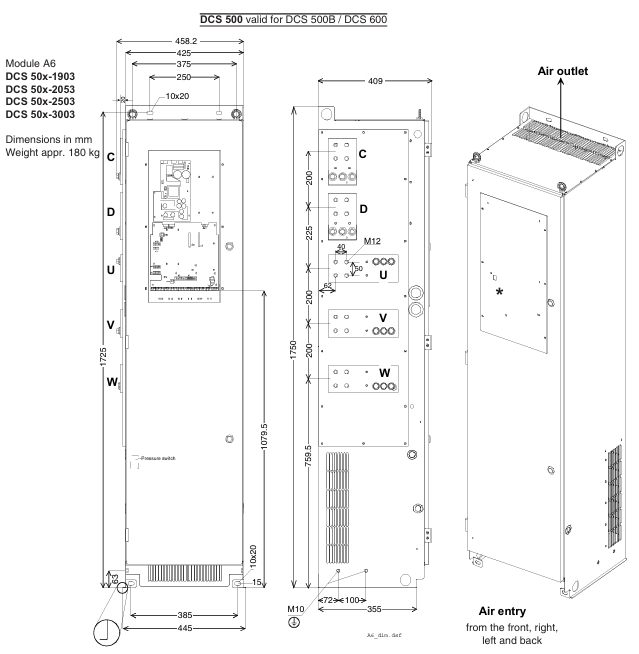

A6/A7 2050-5200A 400-1000V DC 水冷（标配） 多桥并联，支持冗余设计，适用于超大功率场景（如 10MW 以上电机）
关键电气性能
电流精度：±0.5% 满量程（额定电流下），电流不平衡补偿范围 4%-30%；
电压范围：输入 AC 400-690V（50/60Hz），输出 DC 0-1000V（根据型号适配）；
功率损耗：包含电流依赖损耗（晶闸管、熔断器）、电压依赖损耗（缓冲电路）、固定损耗（电子元件、风扇），典型值 10-17250W（视电流等级而定）；
过压 / 过流保护：内置 MOV（金属氧化物压敏电阻）、RC 缓冲电路，过流跳闸时间可设（10ms-2000ms），接地故障检测支持 50:0.025A/1A/5A CT。
（二）控制与接口模块
DCS 系列核心控制依赖专用电路板，实现信号采集、逻辑控制、通信交互，关键模块如下：
模块名称 核心功能 技术特点
SDCS-CON-2（控制板） 核心逻辑控制，含 80186EM 处理器、ASIC 电路 支持 RS485（2 路，用于励磁控制与面板通信）、DDCS 总线（4Mbps），内置看门狗，监测 6 路电压（+5V/+15V/-15V/+24V/+48V1/+48V2）
SDCS-POW-1（电源板） 提供多等级直流电压（+5V/+15V/-15V/+24V/+48V） 开关电源设计，输入 AC 115/230V（±10%），功耗 120VA，支持编码器电源选择（5V/12V/24V）
SDCS-PIN 系列（功率接口板） 晶闸管触发、电流 / 电压测量、硬件编码 PIN-1x（C1 模块）、PIN-20x（C2 模块）、PIN-41/51（A5/A6/A7 模块），支持电流互感器信号采集、零电流检测
SDCS-IOB 系列（I/O 板） 扩展数字 / 模拟 I/O IOB-2（8 路隔离数字 I/O）、IOB-3（5 路模拟输入 + 3 路模拟输出，支持编码器隔离输入），适配 PT100/PTC 温度传感器
SDCS-COM-5/AMC-DC（通信板） 外部通信扩展 COM-5 支持 HDLC（1.5Mbps）、DDCS（4Mbps）；AMC-DC 支持 PROFIBUS-DPV1、光纤通信（10Mbps），适配多传动协同
核心功能与技术优势
（一）精准控制与调节
励磁控制：
内置励磁模块（SDCS-FEX-1/2，输出 6-16A）或外部励磁单元（DCF503A/504A，输出 50A），支持他励 / 并励电机，适配弱磁调速；
励磁电流闭环控制，精度 ±1%，支持励磁故障检测（如失磁保护），搭配 DCF505/506 过压保护，防止励磁绕组过压损坏。
速度与转矩控制：
支持 PID 速度调节（比例增益、积分时间可编程），转速精度 ±0.1%（带编码器反馈）；
转矩限幅、电流限幅功能，防止电机过载，适配负载波动场景（如起重机起吊）。
多象限运行：
4 象限模块（如 DCS 500B-4Q）支持电机正反转、发电制动，适配需要能量回馈的场景（如电梯、下放负载）。
（二）全面保护机制
保护类型 具体功能 技术细节
热过载保护 基于电机热容量（TCU）动态计算 考虑负序电流偏置（转子额外发热）、RTD 温度偏置（定子 / 轴承温度修正），支持 15 种标准过载曲线 + 自定义 FlexCurve™
电气故障保护 短路、接地、欠压 / 过压、相序反转 短路跳闸时间 10ms-2000ms，接地故障检测灵敏度 0.25-25A，相序反转保护响应时间≤100ms
机械故障保护 堵转、轴承高温、反旋检测 堵转保护基于电流阈值（2-10×FLC），RTD 监测轴承温度（-40-200℃），反旋检测（B 选项）适配井下泵，防止反转重启损坏
系统保护 看门狗、电源监测、EMC 防护 看门狗触发时禁用晶闸管触发；电源欠压（如 + 5V 低于 4.55V）触发硬件复位；支持 EN 61000-6-2/4 EMC 标准，可选 NF3/NF1 系列 EMC 滤波器
（三）数据采集与通信
状态监测：
实时采集电流、电压、功率、温度（RTD）、转速等参数，精度 ±1%-±2%；
事件记录（512 条，含跳闸原因、电流 / 电压波形）、启动数据记录仪（记录 30 秒启动过程），支持故障溯源。
通信能力：
支持 Modbus RTU/TCP、PROFIBUS-DPV1、DeviceNet、DDCS 光纤总线，可接入 PLC（如 ABB AC800M）、SCADA 系统；
多传动通信（DDCS 总线，4Mbps）支持主从控制（如多电机同步），光纤通信距离可达 200 米（HCS 光缆）。
安装与配件
（一）安装配置

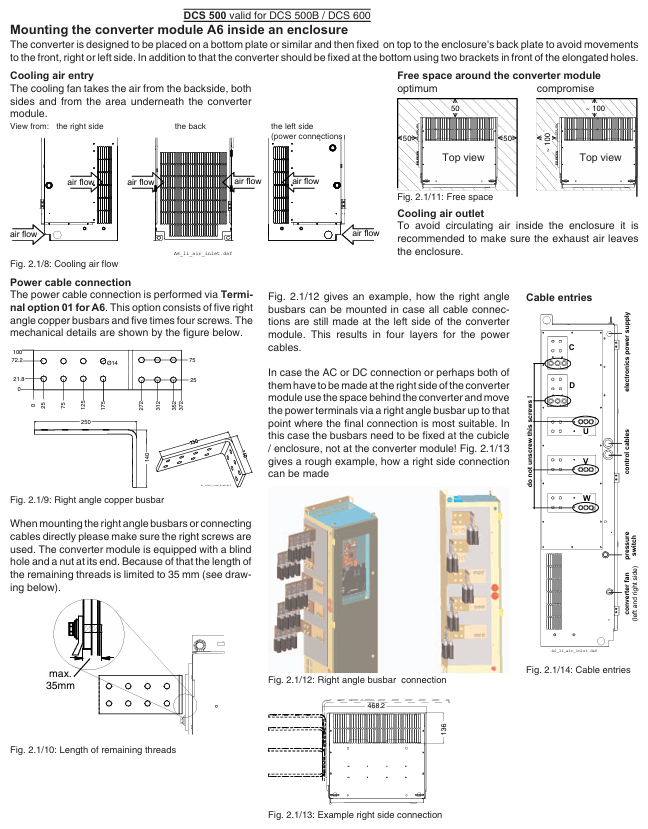

模块安装：C1/C2 模块采用 DIN 导轨或 19 英寸机架安装，A5/A6/A7 模块需独立机柜安装（支持水冷管道连接）；
布线要求：功率电缆（铜排 / 电缆）截面 2.5-100mm²（视电流等级），控制电缆需屏蔽（抗 EMI），编码器电缆支持差分信号（最长 150 米）；
环境适配：工作温度 0-50℃（风冷）、0-40℃（水冷），相对湿度 95%（无冷凝），防护等级 IP20（模块）/IP54（控制柜）。
（二）关键配件
配件类型 型号 / 规格 用途
EMC 滤波器 NF3 系列（三相，25-2500A）、NF1 系列（单相，8-55A） 抑制传导干扰，满足 EN 50081 标准，适配公共电网接入
进线电抗器 ND 系列（ND01-ND16，电感 50-512μH） 降低电网谐波，改善功率因数（cosφ≥0.9），保护晶闸管
电流互感器 PWS 10004（1500A）、PWS 33001（3300A） 残余电流检测，适配接地故障保护
冷却配件 风扇（CN52B2、W2E143）、水冷散热器 保障模块散热，A7 模块水冷流量≥5L/min（ΔT≤30℃）
编程工具 DriveWindow 软件、CDP312 面板 参数配置、故障诊断、实时监控，支持离线编程与在线调试
型号选型与订购信息
（一）型号编码规则
以 “DCS 500B-0250-51-4Q” 为例，关键参数含义：
“500B”：基础型号；
“0250”：输出电流 250A；
“51”：电压等级 500V DC；
“4Q”：4 象限运行。
（二）核心选型依据
电机参数：根据直流电机额定功率、电枢电压 / 电流、励磁电压 / 电流选择模块（如 100kW/440V 电机适配 DCS 500B-0250-51）；
应用需求：需要能量回馈选 4 象限模块，多电机同步选 DCS 600+AMC-DC 通信板，高温环境选水冷模块；
电网条件：公共电网需配 EMC 滤波器，电网谐波严重需加进线电抗器。
