ABB AI820 3BSE008544R1 模拟量输入模块
时间: 2025-09-12浏览次数：
ABB AI820 3BSE008544R1 模拟量输入模块
ABB AI820 3BSE008544R1 模拟量输入模块
产品核心基础信息
1. 标识与功能定位
项目 具体内容
产品 ID（Product ID） 3BSE008544R1（核心唯一标识，用于产品订购、库存管理与技术追溯）
ABB 型号名称（Type Designation） AI820（模块系列型号，代表 “模拟量输入模块” 品类）
产品描述（Catalog Description） AI820 Analog Input 4 ch（1 个模块含 4 路模拟量输入通道，功能定位明确）
产品类型（Product Type） I-O_Module（输入输出模块，归类为工业自动化系统的信号采集组件）
核心功能 采集工业现场的模拟量信号（如电流、电压信号），转换为数字信号传输至控制系统，用于传感器数据采集（如温度、压力、流量传感器）
关键技术特性
技术参数聚焦信号采集能力、精度与隔离设计，确保适配多种工业传感器与复杂现场环境。
技术指标 具体规格
支持信号类型 - 电流信号：±20mA、0 (4)~20mA（覆盖工业常见电流型传感器，如 4~20mA 标准信号）；
- 电压信号：±10V、±5V、0 (1)~5V（适配电压型传感器，兼容不同量程需求）
信号采集方式 差分输入（diff.），有效抑制共模干扰，提升信号采集精度（共模电压 CMV 达 50V，适应高干扰工业环境）
电流输入电阻（Rin (curr)） 250Ω（符合 4~20mA 信号采集的标准匹配电阻要求，无需额外外接电阻）
分辨率 14bit + sign（14 位带符号位，精度达 0.015%，满足工业级信号采集的高精度需求）
隔离特性 通道间独立电气隔离（Individually galvanic isolated channels），避免通道间信号干扰，保护模块与控制系统安全
配套终端单元 需搭配 ABB S800 I/O 系列终端单元使用，兼容型号：TU810、TU812、TU814、TU830、TU833（用于信号接线、保护与转接）

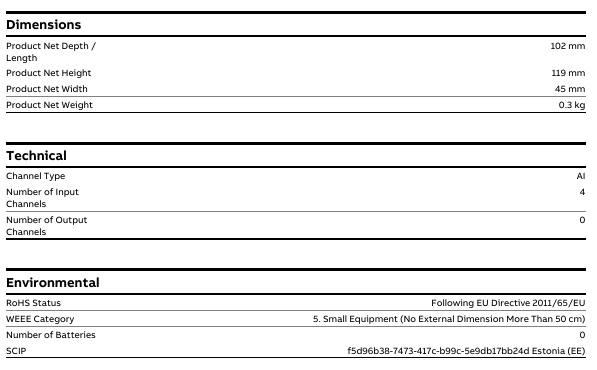

物理与合规性参数
1. 物理尺寸与重量
物理指标 具体规格
净尺寸（宽 × 高 × 深） 45mm × 119mm × 102mm（紧凑型设计，适配标准电控柜安装，节省空间）
净重量 0.3kg（轻量化设计，便于安装与维护）
2. 合规性与环保属性
合规类别 具体内容
RoHS 状态 符合欧盟 RoHS 指令（2011/65/EU），限制有害物质（如铅、汞）使用，环保达标
WEEE 类别 5 类（小型设备，无任一外部尺寸超过 50cm），报废后需按对应类别回收处理
电池数量 0（无内置电池，避免废弃电池污染，降低维护成本）
海关编码（HS Code） 85389099（归类为 “85.35/85.36/85.37 设备专用零件”，用于国际贸易报关）
SCIP 编号 f5d96b38-7473-417c-b99c-5e9db17bb24d（欧盟 SCIP 数据库登记号，用于有害物质追溯，关联地区为爱沙尼亚 EE）

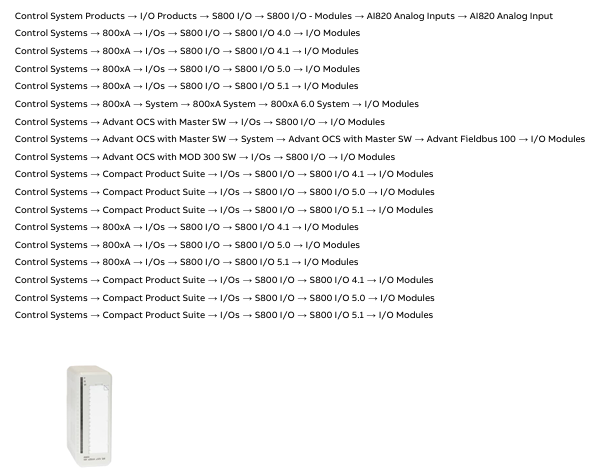

系统兼容性与分类归属
AI820 模块属于 ABB S800 I/O 系列，广泛适配 ABB 多代控制系统与产品套件，兼容性覆盖从旧款到新款的系统版本，具体分类路径如下：
1. 800xA 控制系统
Control Systems ￫ 800xA ￫ I/Os ￫ S800 I/O ￫ S800 I/O 4.0/4.1/5.0/5.1 ￫ I/O Modules
Control Systems ￫ 800xA ￫ System ￫ 800xA System ￫ 800xA 6.0 System ￫ I/O Modules
2. Advant OCS 系列系统
Control Systems ￫ Advant OCS with Master SW ￫ I/Os ￫ S800 I/O ￫ I/O Modules
Control Systems ￫ Advant OCS with Master SW ￫ System ￫ Advant OCS with Master SW ￫ Advant Fieldbus 100 ￫ I/O Modules
Control Systems ￫ Advant OCS with MOD 300 SW ￫ I/Os ￫ S800 I/O ￫ I/O Modules
3. Compact Product Suite（紧凑型产品套件）
Control Systems ￫ Compact Product Suite ￫ I/Os ￫ S800 I/O ￫ S800 I/O 4.1/5.0/5.1 ￫ I/O Modules
