Siemens 6EP1336-3BA10 电源模块

产品核心基础信息与定位

基础标识与功能定位

项目具体内容

型号（Ordering Number） 6EP1336-3BA10（核心订购标识，属于西门子 SITOP 系列电源）

产品系列 SITOP modular（模块化电源系列，支持灵活组合与扩展，适配工业复杂供电需求）

核心功能将交流输入电压转换为稳定的直流输出电压，为 PLC、I/O 模块、传感器等工业自动化设备提供可靠供电

典型应用场景工业自动化控制系统（如 SIMATIC S7 系列 PLC 系统）、机械设备电控柜、传感器与执行器供电回路

关键电气参数

电气性能是电源模块的核心指标，文档详细标注输入、输出及效率相关参数，确保适配不同电网环境与负载需求。

参数类别具体规格

输入特性 - 输入电压范围：120/230V AC（±15%），支持宽电压适配，兼容不同区域电网；

- 输入频率：50/60Hz（±5%），频率波动适应性强；

- 输入电流：120V AC 时约 4.5A，230V AC 时约 2.3A；

- 冲击电流：冷启动时最大 50A（230V AC 输入）

输出特性 - 输出电压：24V DC（可通过电位器微调，调节范围 22.5~28V DC）；

- 额定输出电流：10A；

- 输出功率：240W（额定输出下）；

- 输出电压纹波与噪声：≤50mVpp（额定负载下），保证供电稳定性，避免干扰敏感设备；

- 负载调整率：≤0.5%（输出电流 0~10A 变化时），负载波动下电压保持稳定

效率与功耗 - 额定负载效率：约 88%（230V AC 输入，24V DC/10A 输出），节能性较好；

- 空载功耗：≤5W，降低待机能耗

物理与环境适应性参数

模块设计符合工业环境严苛要求，在防护、温湿度、安装方式上均适配电控柜场景。

参数类别具体规格

物理尺寸 - 宽度 × 高度 × 深度：45mm×125mm×140mm（紧凑型设计，节省电控柜安装空间）；

- 重量：约 0.6kg

防护等级 IP20（面板安装后），适用于室内电控柜内安装，防止手指接触及大颗粒异物侵入

环境温度 - 工作温度：0~60℃（超过 40℃时需降额使用，60℃时输出电流降额至 5A）；

- 存储温度：-25~70℃；

- 湿度：5%~95%（无冷凝），适应潮湿工业环境

安装方式 35mm DIN 导轨安装（符合 EN 60715 标准），支持堆叠安装，便于柜内布局

抗干扰性能符合 EN 61000-6-2（工业环境抗扰度）、EN 61000-6-4（工业环境发射）标准，抵御电网噪声与电磁干扰

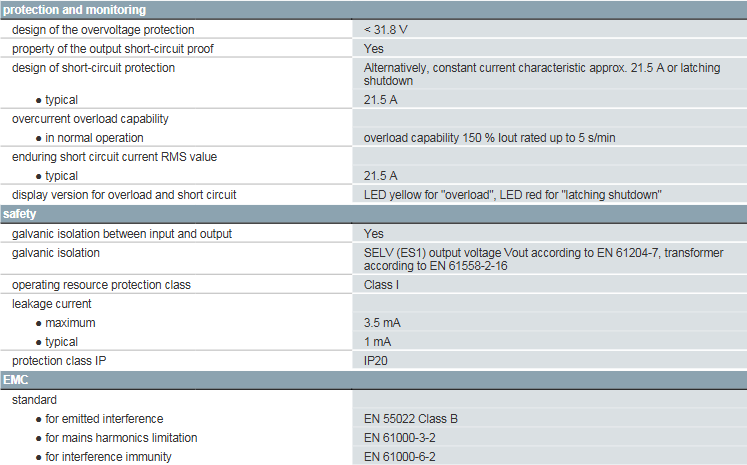

保护功能

模块具备多重保护机制，保障自身与负载设备安全，降低故障风险。

过流保护（OCP）：输出电流超过额定值 1.5 倍时，模块自动限流，故障排除后恢复正常输出；

过压保护（OVP）：输出电压异常升高至 32V DC 以上时，模块关闭输出，防止负载设备损坏；

过热保护（OTP）：模块内部温度超过 105℃时，自动关断输出，温度降至安全范围后重启，避免模块烧毁；

短路保护：输出端发生短路时，模块进入保护模式，短路解除后恢复输出，无需手动复位。
