GE IC693MDL655 离散量输入模块
产品核心基础信息与定位
1. 基础标识与功能定位
项目 具体内容
型号(Ordering Number) IC693MDL655(核心订购标识,属于 GE Series 90-30 PLC 的 I/O 模块系列)
产品类型 24V DC 正负逻辑离散量输入模块(Discrete Input Module)
核心功能 采集工业现场 32 路离散量信号(如传感器、限位开关、按钮等的通断信号),通过光电耦合器隔离后传输至 PLC 逻辑侧,实现现场信号与控制系统的安全交互
适配系统 仅兼容 GE Series 90-30 PLC 系统,可安装于 5 槽或 10 槽底板的任意 I/O 插槽
关键功能特性与电气参数
1. 核心功能特性
输入通道配置:共 32 路离散量输入,分为 4 个独立隔离组(A1-A8、B1-B8、C1-C8、D1-D8),每组 8 路输入,各组拥有独立公共端(ACOM、BCOM、CCOM、DCOM),避免组间信号干扰;
隔离设计:
现场侧与逻辑侧通过光电耦合器实现 1500V 隔离,保护 PLC 核心电路免受现场高压 / 干扰影响;
组间隔离电压 250V,进一步降低不同输入组间的信号串扰;
状态指示:模块顶部配备 32 个 LED 指示灯(对应 A1-A8 至 D1-D8),实时显示每路输入的通断状态(ON/OFF),便于故障排查;
逻辑兼容性:支持正负逻辑输入,适配不同极性的现场信号,输入电压最高可耐受 30V DC,适应工业电网波动。
2. 关键电气参数
参数类别 具体规格
输入电压 - 额定电压:24V DC(正负逻辑);
- 输入范围:0~30V DC;
- 导通电压(On-state Voltage):11.5~30V DC;
- 关断电压(Off-state Voltage):0~5V DC
输入电流 - 典型导通电流(24V DC 时):7.0mA;
- 最小导通电流:3.2mA;
- 最大关断电流:1.1mA
响应时间 - 导通响应时间(On response Time):最大 2ms;
- 关断响应时间(Off response Time):最大 2ms,满足快速信号采集需求
功耗 - 背板 + 5V 总线功耗:最大 195mA(含 29mA 基础功耗 + 每路导通 0.5mA + 每路 LED 点亮 4.7mA);
- 隔离 24V 总线 / 用户供电功耗(24V DC、32 路全导通):典型 224mA
温度特性 最大导通输入路数随环境温度变化(如 35℃时每组可全导通 8 路,60℃时每组仅能导通 2 路),需根据实际环境温度调整负载配置

安装与接线信息
1. 安装要求
安装位置:仅可安装于 GE Series 90-30 PLC 的 5 槽或 10 槽底板的任意 I/O 插槽,无需特殊槽位限制;
环境条件:需符合工业环境要求(温度、湿度等参考 PLC 系统整体规范),避免高温、高湿、强电磁干扰场景。
2. 接线配置
连接器类型:模块正面配备 2 个 24 针公头连接器(Fujitsu FCN-365P024-AU),右侧连接器对应 A、B 组输入,左侧连接器对应 C、D 组输入;
电缆选择:
推荐使用 GE 原厂预接线电缆,型号为 IC693CBL327 和 IC693CBL328(一端为匹配母头,另一端为剥线镀锡线);
也可自行制作电缆,需参考文档附录 C 中 “24 针连接器电缆制作指南”(IC693CBL327/328 数据表);
供电方式:现场设备电源可由用户自行提供,或使用模块 I/O 连接器上的隔离 24V DC 输出电源;

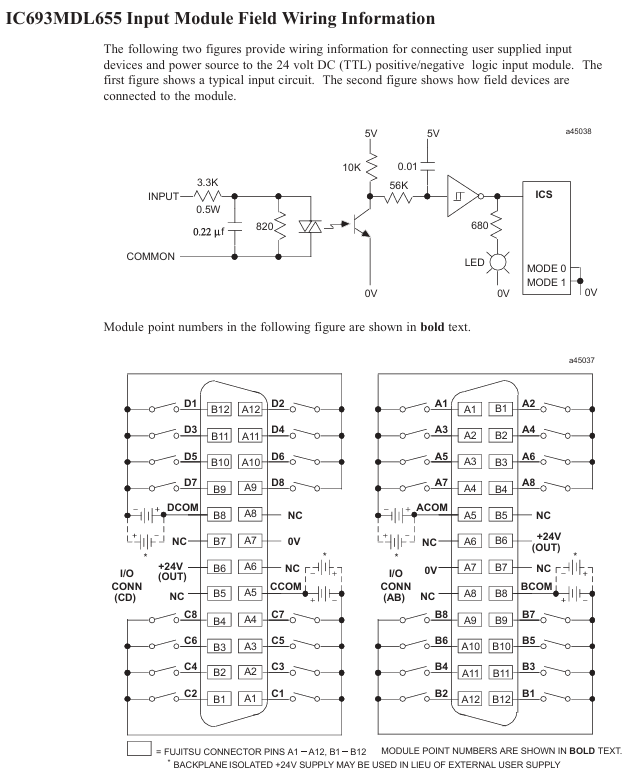

接线逻辑:每组输入需连接至对应公共端(如 A 组接 ACOM、B 组接 BCOM),正负逻辑通过电源极性切换实现,具体接线可参考文档中图 6-20(现场接线示意图)。
3. 接线表(核心分组)

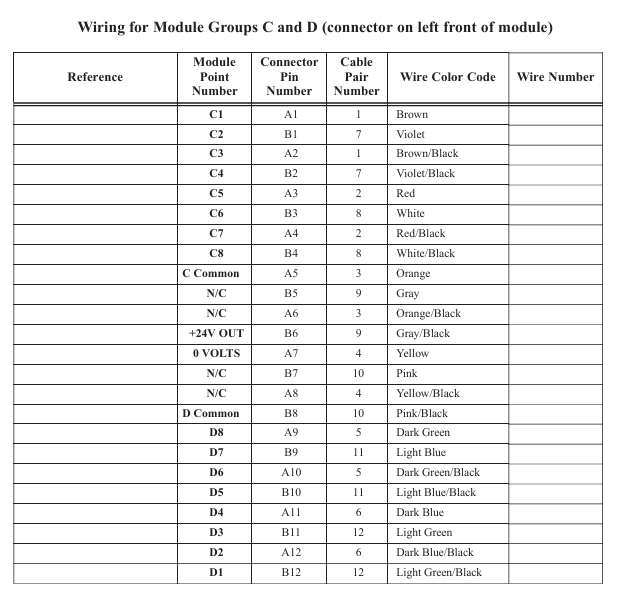

文档提供详细的 A/B 组(右侧连接器)和 C/D 组(左侧连接器)接线表,明确模块点位、连接器引脚、电缆线对及颜色编码,以下为关键对应关系示例:
分组 模块点位 连接器引脚 电缆线对 线色 功能说明
A 组 A1 A1 1 棕色 输入信号 A1
A 组 ACOM A5 3 橙色 A 组公共端
B 组 B1 B1 7 紫色 输入信号 B1
B 组 BCOM B8 10 粉色 / 黑色 B 组公共端
电源 +24V OUT B6 9 灰色 / 黑色 隔离 24V 输出
电源 0V A7 4 黄色 电源地
