Bently Nevada 3300 XL 8mm 接近传感器系统
时间: 2025-09-12浏览次数：
Bently Nevada 3300 XL 8mm 接近传感器系统
Bently Nevada 3300 XL 8mm 接近传感器系统
产品核心定位与组成
1. 核心功能
基于涡流感应原理，输出与 “探头尖端和导电表面距离” 成正比的电压信号，可同时测量静态位置（如轴的径向 / 轴向位置）和动态振动（如旋转设备振动），还支持键相信号（Keyphasor）参考与转速测量，主要应用于流体膜轴承设备的状态监测。
2. 系统组成
整套系统由三部分构成，各组件支持完全互换，无需单独匹配或台架校准：
3300 XL 8mm 探头：核心感应部件，负责采集距离信号；
3300 XL 延伸电缆：连接探头与前置器，1 米系统无需延伸电缆；
3300 XL 前置传感器（Proximitor Sensor）：处理探头信号并输出标准电压，支持多种安装与通信场景。
产品核心优势
1. 高兼容性与互换性
向后兼容：3300 XL 8mm 组件（电气 + 物理）可与非 XL 系列的 3300 5mm/8mm 组件互换，适配旧系统升级；但混合使用时，系统性能会受限于非 XL 组件的规格。
灵活适配：当安装空间有限无法使用 8mm 探头时，可替换为 3300 系列 5mm 探头（需参考文档 141605）；若需窄侧视探头，可选用 3300 NSv 系统（参考文档 147385）。
2. 强环境适应性
结构耐用性：探头采用专利 TipLoc 成型工艺（探头尖端与本体更牢固结合）、CableLoc 设计（75lbf/330N 抗拉强度），8mm 探头线圈封装更厚，抗物理损伤能力更强；
防护与抗污染：可选 FluidLoc 电缆，防止油类等液体通过电缆内部泄漏；前置器具备高射频干扰（RFI/EMI）免疫力，无需特殊屏蔽导管即可满足欧盟 CE 认证；
宽温与抗极端条件：标准探头工作温度 - 52~+177℃（-62~+350℉），扩展温度范围（ETR）探头尖端可达 218℃（425℉）、ETR 电缆达 260℃（500℉），同时抗 50g 冲击、30g 振动（10Hz~2kHz）。
3. 便捷安装与维护

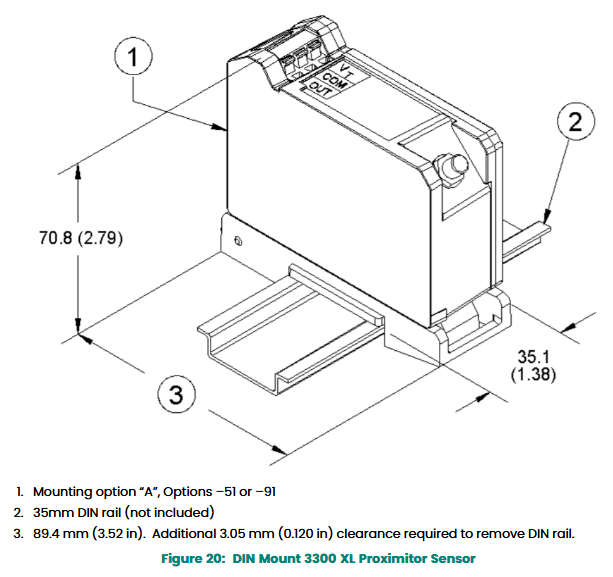

安装灵活：前置器支持高密度 DIN 导轨安装或传统面板安装（4 孔安装位与旧款兼容），无需额外隔离板；
连接简化：组件采用镀金 ClickLoc 连接器，仅需手指拧紧（到位时 “咔嗒” 提示），无需专用工具；建议加装连接器保护套（或使用附带硅胶带，但不推荐用于涡轮油环境）。

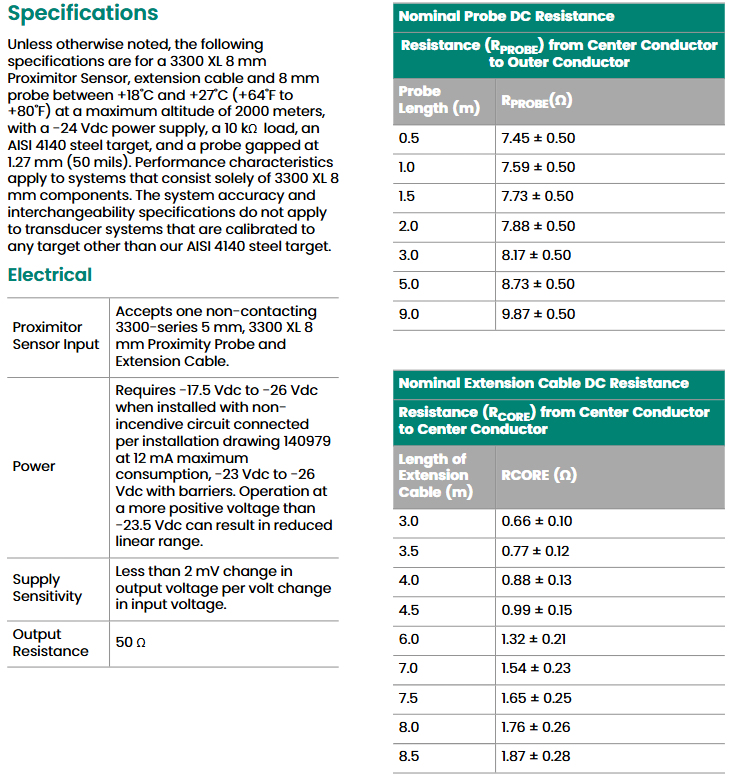

关键技术参数
1. 电气性能（标准条件：+18~+27℃、2000 米海拔、-24Vdc 供电、AISI 4140 钢目标）
参数类别 具体规格
线性范围 0.25~2.3mm（10~90mil），对应输出电压 - 1~-17Vdc
增量比例因子（ISF） 标准 5/1 米系统：7.87V/mm（200mV/mil）±5%；9 米系统 / ETR 系统：±6.5%（0~45℃）
线性偏差（DSL） 标准 5/1 米系统：±0.025mm（±1mil）；9 米系统 / ETR 系统：±0.038mm（±1.5mil）
供电电压 -17.5~-26Vdc（带安全栅时 - 23~-26Vdc），最大功耗 12mA
频率响应 0~10kHz，+0/-3dB（最远支持 305 米 / 1000 英尺现场布线）
2. 机械与物理参数
组件 关键规格
探头 材质：探头尖端 PPS 塑料、外壳 AISI 303/304 不锈钢；电缆：75Ω 三轴 FEP/PFA 绝缘
延伸电缆 电容 69.9pF/m；3 米电缆电阻：芯线 0.66Ω±0.10Ω、外层导体 0.20Ω±0.04Ω
前置器 材质 A308 铝；重量 246g（8.67oz）；安装扭矩：探头外壳最大 11.2~33.9N・m
系统重量 典型总重 0.7kg（1.5lb）；探头 323g/m、延伸电缆 34g/m（带铠装 103g/m）
适用场景与合规认证
1. 目标应用领域
主要用于需监测旋转设备状态的工业场景，包括：
能源：风力发电机；
重工业：钢铁、铝业设备；
制造：压力机、金属成型设备；
特种场景：测试与仿真系统、化工设备、机器人。
2. 合规与安全认证
认证类型 具体标准与等级
电磁兼容（EMC） 符合 EN 61000-6-2（工业抗扰度）、EN 61000-6-4（工业发射）
功能安全 SIL 2（HFT=0）、SIL 3（HFT=1）
危险区域认证 ATEX/IECEx：II 1 G Ex ia IIC T4/T5 Ga（0 区）、II 3 G Ex nA IIC T4/T5 Gc（2 区）；cNRTLus：Class I Zone 0/2、Div 2
环保合规 符合 RoHS 指令（2011/65/EU）、海事认证（2019 船级社规范）
订购信息（核心型号与配置）
系统组件需按 “探头 + 延伸电缆 + 前置器” 组合订购，核心型号及配置规则如下：
1. 探头（分标准型 / ETR 型、带铠装 / 无铠装）
探头类型 型号示例 关键配置选项（Part Number 编码）
标准英制螺纹（3/8-24） 330101（无铠装）、330102（带铠装） A：无螺纹长度（0.0~8.8in，0.1in 增量）；B：外壳总长（0.8~9.6in，0.1in 增量）；C：总长度（0.5~9m）；D：电缆类型（01 = 标准带保护套，11=FluidLoc 带保护套）
标准公制螺纹（M10×1） 330103（无铠装）、330104（带铠装） A：无螺纹长度（0~230mm，10mm 增量）；B：外壳总长（20~250mm，10mm 增量）；C：总长度（0.5~9m）；D：电缆类型
ETR 型（高温） 330191（英制）、330193（公制） 配置规则同标准型，温度等级提升至 218℃（探头）/260℃（电缆）

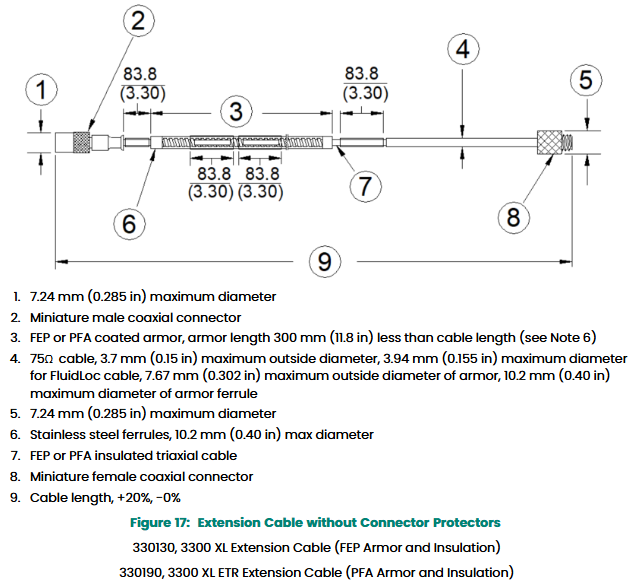

2. 延伸电缆
标准电缆：型号 330130-AAA-BB-CC，AAA = 长度（030=3m 至 085=8.5m），BB = 电缆类型（00 = 标准，10=FluidLoc），CC = 认证（05=CSA/ATEX/IECEx）；
ETR 电缆：型号 330190-AAA-BB-CC，长度选项同标准电缆，绝缘材质升级为 PFA。
3. 前置器
型号 330180-AA-BB，AA = 总长度与安装方式（如 - 50=5 米面板安装，-91=9 米 DIN 导轨安装），BB = 认证（05=CSA/ATEX/IECEx）。
4. 常用配件
安装支架：137491（铝制无螺纹）、137492（铝制带螺纹）、27474（酚醛树脂带螺纹，用于电气隔离）；
测试工具：148722-01（测试插头）、163356（连接器压接工具包）；
保护件：40113-02（连接器保护套套件）、03200006（硅胶自粘带）。
