Siemens SIMATIC S7-400 EXM 438-1 I/O 扩展模块（6DD1607-0CA1）
时间: 2025-09-12浏览次数：
Siemens SIMATIC S7-400 EXM 438-1 I/O 扩展模块（6DD1607-0CA1）
Siemens SIMATIC S7-400 EXM 438-1 I/O 扩展模块（6DD1607-0CA1）
SIMATIC S7-400 系列 EXM 438-1 I/O 扩展模块技术数据表（Product Data Sheet，型号 6DD1607-0CA1），核心介绍模块的电气参数、接口能力、硬件配置及物理特性，明确其作为 FM 458 功能模块的扩展单元定位，适用于工业自动化控制系统中模拟量 / 数字量信号的采集与输出，以及编码器信号的接入。
产品核心定位与关键特性
功能定位：专为 FM 458 功能模块设计的 I/O 扩展模块，提供多类型信号接口，可同时处理数字量、模拟量及编码器信号，满足复杂工业场景下的信号采集与控制需求。
关键差异：明确标注 “NOT SPAREPART COMPATIBLE TO EXM438”，即与旧款 EXM 438 模块不兼容，无法作为其备件替换使用。
供电特性：支持两种供电方式（5V DC、24V DC，24V DC 需外部设置），典型电流消耗 1.5A；编码器供电输出约 14V（非隔离），具备电子短路保护，额定输出电流 100mA。
硬件配置与接口参数
1. 硬件基础信息
插槽需求：安装需占用 1 个插槽（required slots: 1）；
重量：约 1kg；
** galvanic 隔离（电隔离）：数字量输入 / 输出、模拟量输入 / 输出均无隔离 **（Galvanic isolation: No），设计时需注意外部电路的隔离防护。

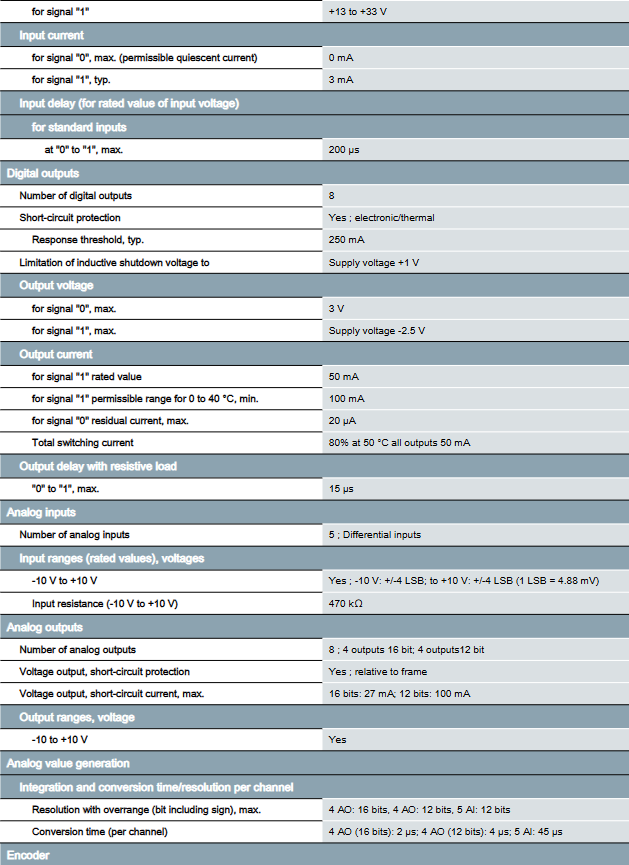

2. 数字量接口（Digital I/O）
接口类型 具体参数
数字量输入 - 数量：16 路
- 额定电压：24V DC
- 信号逻辑：“0” 为 - 1~+6V 或开路，“1” 为 + 13~+33V
- 输入电流：“0” 态最大允许静态电流 0mA，“1” 态典型 3mA
- 输入延迟（“0”→“1”）：最大 200μs
数字量输出 - 数量：8 路
- 短路保护：电子 / 热保护
- 响应阈值：典型 250mA
- 输出电压：“0” 态最大 3V，“1” 态最大为供电电压 - 2.5V
- 输出电流：“1” 态额定 50mA，0~40℃下最小 100mA；“0” 态最大残余电流 20μA
- 总开关电流：50℃时所有输出 50mA 情况下为 80%
- 输出延迟（阻性负载，“0”→“1”）：最大 15μs
3. 模拟量接口（Analog I/O）
接口类型 具体参数
模拟量输入 - 数量：5 路（差分输入，Differential inputs）
- 输入范围：-10V~+10V
- 精度：-10V 与 + 10V 时均为 ±4 LSB（1 LSB=4.88mV）
- 输入电阻：470kΩ
- 分辨率：12 位（含符号位）
- 转换时间（每通道）：45μs
模拟量输出 - 数量：8 路（4 路 16 位、4 路 12 位）
- 输出范围：-10V~+10V
- 短路保护：相对机架（frame）具备短路保护
- 短路电流：16 位输出最大 27mA，12 位输出最大 100mA
- 线性误差：±1 LSB（相对输出范围）
- 分辨率：4 路 16 位（含符号位）、4 路 12 位（含符号位）
- 转换时间（每通道）：16 位输出 2μs，12 位输出 4μs
4. 编码器接口（Encoder）
支持多种编码器类型接入，最大可连接 12 个编码器，满足位置与速度检测需求。
编码器类型 具体参数
可连接数量 总计 12 个（8 个增量编码器，支持同步；4 个绝对编码器）
增量编码器（对称） - 轨迹信号：A、B 相（90° 相位差，可选零脉冲 N），或独立正 / 反向轨迹
- 输入信号：“0” 为 - 5~0V，“1” 为 + 3~+5V；差分电压范围 - 5~+5V；最大输入电流 15mA（模块侧无限制，需注意外部电路）
增量编码器（非对称） - 轨迹信号：A、B 相（90° 相位差，可选零脉冲 N）
- 输入电压：“0” 为 - 30~+4V（15mA 负载），“1” 为 + 8~30V（15mA 负载）；差分电压范围 - 30~+30V
绝对编码器（SSI） - 输入信号：5V（符合 RS 422 标准）
- 数据编码：二进制码、格雷码、格雷余码（Gray-Excess-Code）
- 最大时钟频率：2MHz（100kHz~2MHz，取决于电缆长度）
- 支持接口：SSI（同步串行接口）或 EnDat 接口，单圈 / 多圈编码器均可
