ABB M10x 电机控制与保护单元（1TNA920500R0002）
时间: 2025-09-11浏览次数：
ABB M10x 电机控制与保护单元（1TNA920500R0002）
ABB M10x 电机控制与保护单元（1TNA920500R0002）
核心定位与目标场景
M10x 是 ABB 推出的智能电机控制与保护设备，基于电流 / 电压测量及维护数据监控，为电机提供 “保护 + 控制 + 监测” 一体化解决方案，核心价值在于：
精准保护：覆盖过载、接地故障、电压异常等电机常见故障，避免设备损坏；
灵活控制：支持直接启动（DOL）、可逆启动（REV_DOL）、软启动等多种驱动类型，适配不同电机运行需求；
智能互联：支持 Modbus RTU、PROFIBUS-DP 等工业总线协议，可接入分布式控制系统（DCS）或 PLC，实现远程监控与参数配置；
场景适配：适用于工业领域中小型电机（如泵、风机、压缩机），尤其适合需要高可靠性保护与远程控制的场景（如化工、制造业、电力辅助系统）。
产品分类与核心差异
M10x 系列按功能复杂度分为两大基础类型，再按通信协议和电源规格细分型号，各类别核心差异如下表所示：
分类维度 具体类型 核心功能差异 适用场景
功能类型 M101（基础型） - 仅基于电流测量实现保护（如过载、短路）；
- 无电压相关功能；
- 支持基础控制（如接触器馈电、直接启动） 仅需电流保护的简单电机控制（如小型风机）
M102（高级型） - 基于电流 + 电压测量，新增电压相关保护（如欠压、过压）；
- 支持软启动、可逆启动等复杂控制；
- 支持参数监测（如电压、功率） 需多维度保护与复杂控制的电机（如工艺泵）
通信协议 -M（Modbus RTU） 支持 Modbus RTU 协议（RS485 接口），适用于中小规模组网（单总线最多 32 个节点） 与 PLC 或本地控制系统对接
-P（PROFIBUS-DP） 支持 PROFIBUS-DP V0/V1 协议，支持循环 / 非循环数据传输、多主站模式，适用于工业总线组网 接入大型 DCS 系统（如 ABB AC800M、西门子 PCS7）
电源规格 24VDC / 110VAC / 240VAC 数字输入（DI）电压与电源规格一致，需根据现场供电匹配 24VDC 用于直流控制系统，110/240VAC 用于交流供电场景
核心硬件组件与配件
M10x 系统由主单元、操作面板、连接电缆及可选配件组成，各组件功能、型号及参数如下：
（一）主单元（核心控制模块）
主单元是 M10x 的核心，集成电子控制电路与内置电流互感器（CT），关键参数：
内置 CT 量程：0.24~63A（电机额定电流超过 63A 时，需搭配外部 CT）；
安装方式：底部自带 DIN 导轨卡扣（支持水平安装），可选螺丝配件实现垂直安装；
数字输入（DI）：24VDC/110VAC/240VAC（与电源规格一致），用于本地控制信号输入（如启停指令）；

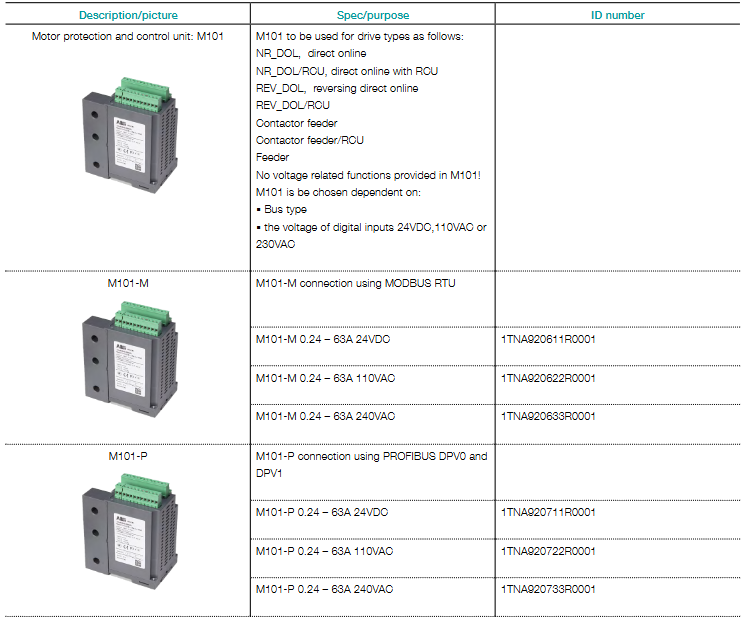

核心型号示例：
功能类型 通信协议 电源规格 型号（ID 号）
M101 Modbus RTU 24VDC 1TNA920611R0001
M101 PROFIBUS-DP 240VAC 1TNA920733R0001
M102 Modbus RTU 110VAC 1TNA920622R0002
M102 PROFIBUS-DP 24VDC 1TNA920711R0002
（二）操作面板（本地人机界面）
所有 M10x 主单元必须搭配操作面板，用于本地监控、控制与参数配置，分为两种类型：
面板型号 核心功能 适配场景 型号（ID 号）
MD21 - 含 LCD 显示屏（显示参数、故障代码）；
- 带 LED 指示灯（电源、运行、故障）；
- 支持控制按钮（启停、复位）与导航按钮；
- 含 mini USB 端口（用于参数配置） 需要可视化参数监控的场景 1TNA920500R0002（文档核心型号）
MD31 - 仅带 LED 指示灯（无 LCD 显示屏）；
- 支持基础控制按钮与复位；
- 成本更低 仅需基础状态指示，无需参数查看的场景 1TNA920500R0001
（三）连接电缆
用于主单元、操作面板、扩展模块（如 AO11）之间的信号连接，关键型号：
电缆型号 长度 接口类型 功能用途 型号（ID 号）
TA201 1.2m 两端 RJ11 主单元与 MD21/MD31 面板连接（标准配置） 1TNA920005R2101
TA204 0.2m 两端 RJ11 主单元与 AO11 模拟输出模块连接 1TNA920005R2106
TK201 2.5m 一端 USB、一端 mini USB 操作面板（MD21/MD31）与电脑连接（参数配置） 1TNA920005R2102
（四）可选配件
根据现场需求可选配扩展组件，提升系统功能：
配件类型 核心功能 型号（ID 号）
接地故障 CT（RCT） 测量剩余电流，实现接地故障保护，支持 1A/5A 两种额定电流，窗口直径 35/70/105mm 1TNA911005R1001（LNG35 1A）、1TNA911005R1004（LNG70 5A）等
外部 CT 电机电流＞63A 时使用，将大电流转换为内置 CT 量程（次级输出 5A），支持 200/300/500A 初级电流 1TNA602002R0001（PCT3L200/5R）、1TNA602002R0003（PCT5L500/5R）
模拟输出模块（AO11） 提供 1 路 0-20mA/4-20mA 模拟输出（如电机电流、功率信号），支持 24VDC 或 110-240VAC 供电 1TNA920511R0001（24VDC）、1TNA920521R0001（110-240VAC）
参数配置软件（PS201） 含 MCUSetup 软件（参数下载 / 更新）、操作手册、GSD 文件，支持 Windows 2000/XP/7/8 1TNA920100R0001
标签纸 / USB 保护盖 MD21/MD31 面板 LED 标签（A4 尺寸，36 张 / 页）、mini USB 端口保护盖（10 个 / 包） 1TNA920005R2105（标签纸）、1TNA920005R2107（USB 盖）
预配置套件与订购信息
为简化选型，ABB 提供预配置套件（含主单元 + 操作面板 + 标准电缆），无需单独订购组件，常见套件型号如下表所示（以 MD21 面板为例，MD31 套件型号后缀为 “R30XX”）：
套件描述 包含组件 套件型号（ID 号）
M101-M + MD21（24VDC） M101-M 24VDC（1TNA920611R0001）+ MD21（1TNA920500R0002）+ TA201 电缆 1TNA920611R2001
M101-P + MD21（240VAC） M101-P 240VAC（1TNA920733R0001）+ MD21 + TA201 电缆 1TNA920733R2001
M102-M + MD21（110VAC） M102-M 110VAC（1TNA920622R0002）+ MD21 + TA201 电缆 1TNA920622R2002
M102-P + MD21（24VDC） M102-P 24VDC（1TNA920711R0002）+ MD21 + TA201 电缆 1TNA920711R2002
订购注意事项
型号匹配：需明确 “功能类型（M101/M102）+ 通信协议（-M/-P）+ 电源规格（24VDC/110VAC/240VAC）+ 操作面板（MD21/MD31）”，避免型号错误导致不兼容；
固件版本：默认提供最新固件版本，如需特定旧版本需在订单中注明；
配件选型：电机电流＞63A 时必须搭配外部 CT，需根据电机额定电流选择 CT 规格（如 200A 电机选 PCT3L200/5R）；
文档需求：可要求提供配套文档（如《M10x 用户指南》1TNC911112D0205、《AO 模块指南》1TNC920201D0201）。
技术规格与合规性
（一）关键技术参数
类别 参数详情
电流测量 内置 CT：0.24~63A；外部 CT：200/300/500A（次级 5A）；测量精度：±1%
通信接口 RS485（Modbus RTU/PROFIBUS-DP），波特率：9600~115200bps（可配置）
数字输入（DI） 2 路（24VDC/110VAC/240VAC），用于启停、复位等控制指令
工作环境 温度：-25~+60℃（运行）、-40~+85℃（存储）；湿度：5%~95%（无冷凝）
防护等级 主单元 IP20（需安装在控制柜内）；操作面板 IP40（面板安装）
（二）合规认证
安全认证：UL/CSA 认证（符合 UL 508、CSA C22.2 No.14 标准）、IEC/EN 60947-6-2（电机保护专用标准）；
电磁兼容（EMC）：符合 EN 61000-6-2（工业环境抗扰度）、EN 61000-6-4（工业环境发射）；
环保合规：符合欧盟 RoHS 指令（2011/65/EU），限制有害物质使用。
