Foxboro Evo™标准200系列基板（PSS 31H-2SBASPLT）
时间: 2025-09-11浏览次数：
Foxboro Evo™标准200系列基板（PSS 31H-2SBASPLT）
Foxboro Evo™标准200系列基板（PSS 31H-2SBASPLT）
核心定位与子系统角色
Standard 200 系列基板是 Foxboro Evo™系统的 “硬件连接中枢”，核心作用包括：
模块承载与定位：提供标准化插槽，适配 Field Control Processor（FCP）、Field Device Controller（FDC）、Field Communications Module（FCM）、Fieldbus Module（FBM）等多类模块，实现模块化布局；
信号与电源分配：内置 2 Mbps HDLC 冗余串行总线（Module Fieldbus），负责模块间数据交互；同时提供 24V DC 冗余电源接口，为所有挂载模块稳定供电；
冗余与扩展性支持：兼容模块级冗余（如 FCP/FDC 冗余对），且支持在线新增基板（需冗余总线），满足系统扩容需求；
兼容性衔接：向下兼容 100 Series FBM（需 268 Kbps 现场总线），向上适配 Foxboro Evo 控制网络，实现新旧系统平滑过渡。

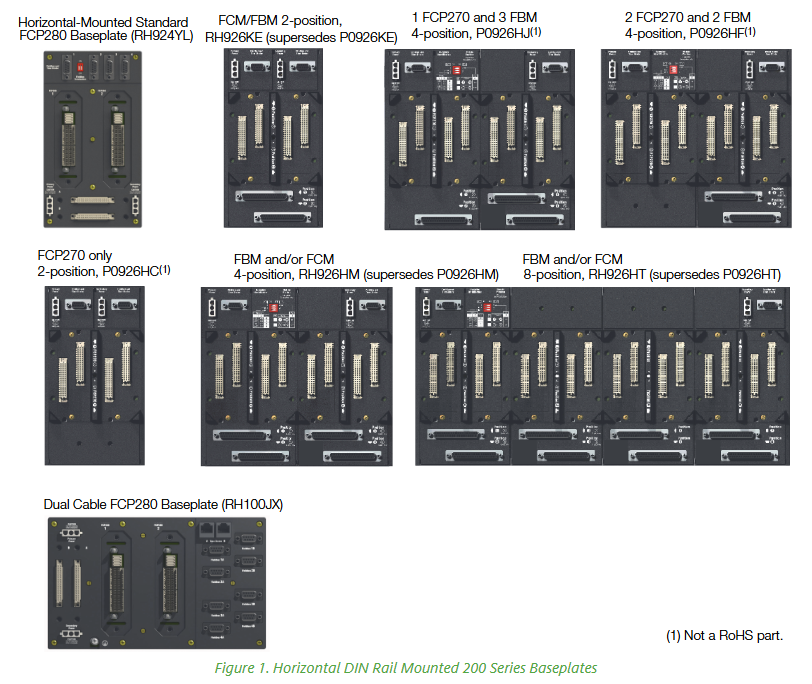

基板分类与核心功能
根据槽位数（2/4/8 位）、安装方向（水平 / 垂直）及支持模块类型，Standard 200 系列基板可分为多类，各类别核心功能与适配场景如下表所示：
基板类型 槽位数 安装方向 支持模块 / 核心功能 典型型号 / 替代关系 适配场景
FCP280 专用基板 2 水平 / 垂直 - 单模块或冗余对 FCP280；
- 支持 4 个 HDLC 现场总线端口（1 号端口可通过 DIP 开关终止，2-4 号内置终止）；
- 可选双电缆版本（独立 A/B 总线接口 + 时间同步输入） RH924YL（标准）、RH100JX（双电缆）；
替代旧款 CP60 相关基板 需高可靠性控制的中大型系统（如化工、电力）
FDC280 专用基板 2 垂直（水平需保持水平姿态） - 单模块或冗余对 FDC280；
- 支持以太网 / 串行接口（连接现场设备）；
- 需水平 DIN 导轨安装以满足船级认证 RH101KF（唯一型号） 无需 FBM 直接连接现场设备的场景（如小型控制单元）
FCP270 专用基板 2 水平 / 垂直 - 单模块或冗余对 FCP270；
- 预留光纤分路器 / 合路器安装空间；
- 硬接线地址（基板 0，无 ID 拨码） P0926HC（水平）、P0926HW（垂直）；
非 RoHS 部件 中小型系统升级（替换旧控制器）
FEM100 专用基板 2 垂直 - 冗余对 FEM100；
- 扩展 FCP270 支持的 FBM 数量（最多 4 个扩展现场总线，每个支持 32 个 200 Series FBM） P0973CG（非 RoHS）、RH924RT（替代旧款） FCP270 系统 I/O 扩容
FBI 专用基板 2 垂直 - FBI200/FBI100 冗余对；
- FBI200 基板含波特率选择 DIP 开关；
- 无需硬接线地址（无 ID 拨码） P0923LR（FBI100，非 RoHS）、RH924RT（FBI200） 现场总线隔离 / 滤波（抗干扰需求场景）
FCM/FBM 通用基板 2/4/8 水平 / 垂直 - 2 位：单模块 / 冗余对 FCM，或 2 个 FBM（硬接线地址 0，无 ID 拨码）；
- 4/8 位：4/8 个 FBM 或 2 个 FCM+2 个 FBM（含 ID 拨码，支持基板分组） 2 位：RH926KE（水平）、RH926KH（垂直）；
4 位：RH926HM（替代 P0926HM）；
8 位：RH926HT（替代 P0926HT） 纯 I/O 扩展或 FCM+FBM 组合场景
FCP270+FEM100 混合基板 4 垂直 - 2 位冗余 FCP270 + 2 位冗余 FEM100；
- 无 ID 拨码，依赖 FCP270 扩展端口管理 P0973CN（非 RoHS） FCP270 系统大规模 I/O 扩容（如多设备集群）
FCP270+FBM 混合基板 4 水平 / 垂直 - 2 位冗余 FCP270 + 2 位 FBM（含 ID 拨码）；
- 或 1 位 FCP270 + 3 位 FBM（非冗余） P0926HJ（1FCP270+3FBM）、P0926HF（2FCP270+2FBM）；
非 RoHS 部件 小型系统（控制 + I/O 集成，无冗余需求）
关键技术特性
（一）模块识别与地址配置
基板通过 **“Letterbug” 字符串 **（6 位）实现模块与系统软件的映射，不同模块的 Letterbug 生成规则不同：
FBM（搭配 FCM）：由 “FCM 的前 4 位 Letterbug + 基板 ID（拨码设置） + 模块物理位置（1-8）” 组成；
FBM（搭配 FCP280/FCP270）：由 “自定义前 4 位（不与 FCP 重复） + 基板 ID（非 FCP280 基板拨码） + 模块位置 + FCP 扩展端口号（FEM100 场景为十六进制）” 组成；
FCP280/FDC280：通过模块面板按钮设置 “软 Letterbug”；
FCP270/FCM100E：通过 I/A Series Letterbug 配置工具设置 “软 Letterbug”。
（二）冗余与扩展能力
模块冗余规则：
冗余 FBM/FCM 需安装在相邻奇 / 偶插槽对（如 1-2、3-4 位）；
非冗余 FCM 需占用一对插槽（相邻插槽空置）；
FCP/FDC/FEM/FBI 冗余需使用专用 2 位基板。
在线扩展：
需系统具备 A/B 冗余总线，通过 “现场总线分路器 / 终止器”（如 RH926KW）拆分总线信号；
新增基板时无需中断系统运行，仅需连接冗余电缆与电源。
（三）信号与通信规格
规格类别 参数详情
现场总线类型 - 200 Series 模块：2 Mbps HDLC 冗余串行总线（屏蔽双绞线）；
- 100 Series 模块：268 Kbps 总线（双轴电缆）
最大通信距离 - 200 Series FBM（FBI200）：305 m（2 Mbps）；
- 100 Series FBM（FBI200）：1830 m（268 Kbps）；
- FCP280 直接连 100 Series FBM：915 m
时间同步支持 可选 GPS 时间同步输入（需分路器 / 终止器，如 RH924ZQ（FCP280）、RH926KZ（FCM100E/FCP270））
信号隔离 基板间总线电缆为屏蔽双绞线，减少电磁干扰（EMI）
技术规格详解
（一）电气与环境规格
规格类别 参数详情
电源要求 - 输入电压：24 V DC（冗余）；
- 电缆长度：0.4 m（16 英寸）~ 2.1 m（7 英尺）
环境适应性（工作） - 温度：-20 ~ +60°C（-4 ~ +140°F）；
- 湿度：5% ~ 95%（无冷凝）；
- 海拔：-300 ~ +3000 m；
- 污染等级：G3 级（恶劣环境，符合 ISA S71.04）
环境适应性（存储） - 温度：-40 ~ +70°C（-40 ~ +158°F）；
- 海拔：-300 ~ +12000 m
合规认证 - EMC：符合 EN61326:2013 A 类发射 / 工业抗扰度（欧盟 2014/30/EU 指令）；
- 安全：UL/UL-C Class I Div 2（A-D 组，T4）、ATEX Ex nA IIC T4 Gc；
- 船级：ABS / 法国 BV 认证（EC31，部分型号除外）；
- 环保：符合 RoHS 2011/65/EU（非 RoHS 型号标注）
（二）物理与安装规格
规格类别 参数详情
安装方式 - DIN 导轨：兼容水平 / 垂直安装（需保持基板自身水平姿态）；
- 机柜安装：19 英寸机架（需 P0930AS 安装套件，深度 25.4 mm）
重量（不含模块） - 2 位基板：约 0.5 kg（1.1 lb）；
- 8 位基板：最大 0.91 kg（2.0 lb）
关键尺寸（示例） - 2 位垂直基板：高度 120.3 mm，宽度 240.0 mm；
- 8 位水平基板：长度 453.0 mm，高度 216.0 mm（含可选终端组件）
材料与防护 - 外壳：PC+ABS（UL94 V0 阻燃）；
- 导轨紧固件：钢制（数量随基板尺寸变化）；
- 颜色：黑色
安装与维护要点

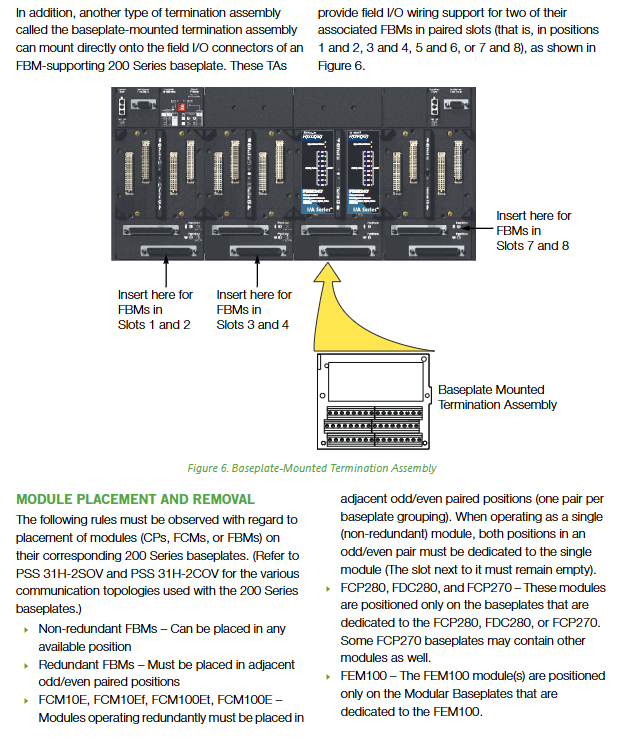

（一）模块安装规则
冗余模块布局：
冗余 FBM/FCM 需占用相邻奇 / 偶插槽对（如 1-2、3-4 位）；
FCP/FDC/FEM/FBI 冗余需使用专用 2 位基板，不可与其他模块混装。
非冗余模块限制：
非冗余 FCM 需占用一对插槽（相邻插槽空置）；
FBM 可安装在任意空置插槽（需匹配基板支持类型）。
（二）关键配件与连接
配件类型 功能作用 典型型号

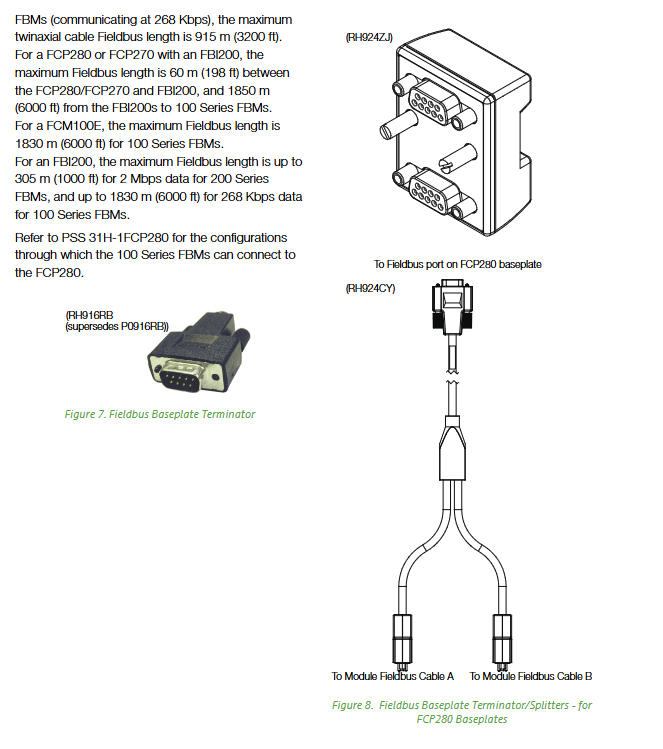

现场总线分路器 / 终止器 - 终止总线信号：RH916RB（替代 P0916RB）；
- 拆分 A/B 总线 + 时间同步：RH926KW（非 FCP280）、RH924ZJ（FCP280 端口 1）；
- 连接 100 Series FBM：RH926LC（替代 P0926LC） RH916RB、RH926KW、RH928CV（FCP280 扩展）
电源电缆 连接 FPS 系列电源（如 FPS480-24）与基板：
- RH100DZ（0.6 m）、RH100EA（1.0 m） RH100DZ、RH100EA、RH100EB（2.1 m）
基板安装套件 19 英寸机架安装：含支架与紧固件 P0930AS
（三）维护便利性
热插拔支持：FCP、FEM、FCM、FBI、FBM 均可在线插拔，无需断开现场线缆、电源或通信总线；
故障诊断：基板标注清晰的连接器功能（电源 / 现场总线 / I/O），配合模块 LED 指示灯（如电源、通信状态），可快速定位故障；
在线扩容：冗余总线架构下，新增 FBM 支持基板时，仅需连接 A/B 总线分路器，无需停机。
相关参考文档与支持
文档类型 文档编号 / 名称 核心用途
子系统概述 PSS 31H-2SOV（Standard 200 系列）、PSS 31H-2COV（Compact 200 系列） 系统架构与基板搭配规则
模块规格 PSS 31H-1FCP280（FCP280）、PSS 31H-2FDC280（FDC280） 模块与基板适配细节
用户指南 B0400FA（Standard and Compact 200 Series Subsystem User’s Guide） 安装、接线与故障排除步骤
本质安全相关 PSS 31H-2Y12（ISTA-BP本质安全终端基板） 危险区域应用的基板配置
