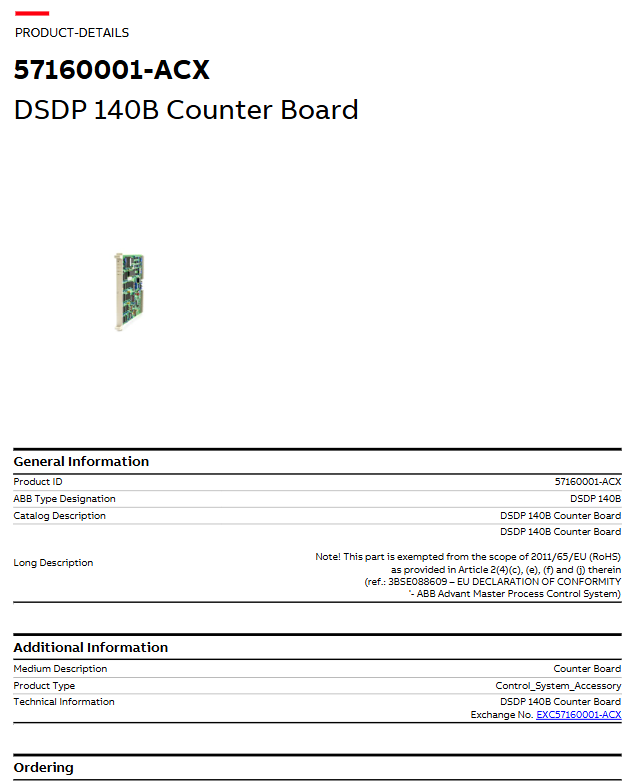

ABB DSDP 140B 计数器板（57160001-ACX）

核心定位与产品基础信息

DSDP 140B 计数器板是 ABB 面向工业过程控制系统的I/O 模块类配件，核心功能为实现脉冲信号输入与计数功能，作为控制系统的信号采集组件，适配 ABB 多系列过程控制系统，为设备定位、流量统计等场景提供计数支持。其基础信息如下：

产品标识：

产品 ID（订货号）：57160001-ACX

ABB 型号名称：DSDP 140B

产品类型：Counter Board（计数器板）、Control_System_Accessory（控制系统配件）

更换编号：EXC57160001-ACX

RoHS 豁免说明：依据欧盟 2011/65/EU 指令第 2 (4)(c)、(e)、(f)、(j) 条，本产品豁免于 RoHS 限制要求，符合合规声明（参考文档 3BSE088609）。

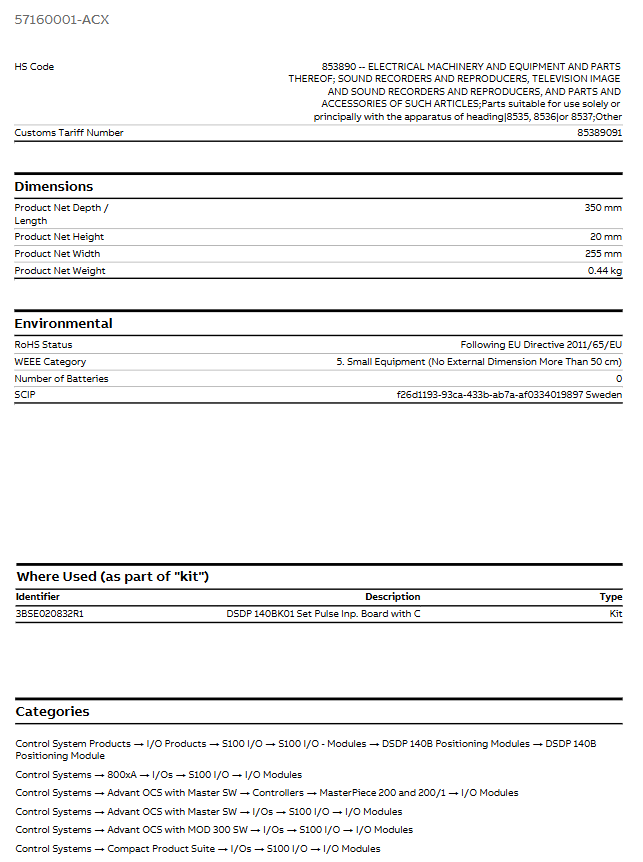

关键技术与物理规格

（一）物理尺寸与重量

规格类别参数值说明

产品净深度 / 长度 350 mm 模块沿安装方向的长度尺寸

产品净高度 20 mm 模块垂直方向厚度

产品净宽度 255 mm 模块水平方向宽度

产品净重量 0.44 kg 不含包装的模块净重

（二）海关与贸易相关编码

HS 编码：853890（归类于 “电机、电气设备及其零件；录音机及放声机、电视图像、声音的录制和重放设备及其零件、附件”，具体适用 “仅适用于 8535、8536、8537 项设备的零件；其他”）

海关关税号：85389091

环境合规性与回收分类

合规类别具体说明

RoHS 状态符合欧盟 2011/65/EU 指令（注：实际为豁免状态，详见前文基础信息）

WEEE 分类第 5 类 “小型设备”（所有外部尺寸均不超过 50 厘米），需按对应类别进行回收处理

电池数量 0（产品不含内置电池，无需单独处理电池回收）

SCIP 登记信息登记编号：f26d1193-93ca-433b-ab7a-af0334019897，登记地区：瑞典（符合欧盟 SCIP 数据库有害物质申报要求）

系统适配性与应用场景
DSDP 140B 计数器板作为 S100 I/O 系列模块的一部分，广泛适配 ABB 多代控制系统，具体适配场景及分类如下：

（一）配套套件

可作为 “脉冲输入板套件” 的组成部分，配套型号为3BSE020832R1（DSDP 140BK01 Set Pulse Inp. Board with C），用于集成脉冲输入功能的完整解决方案。

（二）适配控制系统分类

控制系统大类具体子系统 / 产品系列适配模块类别

Control System Products S100 I/O - Modules（S100 I/O 模块） DSDP 140B 定位模块

800xA 系列控制系统 800xA I/Os - S100 I/O I/O 模块

Advant OCS（带 Master 软件） MasterPiece 200/200/1 控制器、S100 I/O I/O 模块

Advant OCS（带 MOD 300 软件） S100 I/O I/O 模块

Compact Product Suite S100 I/O I/O 模块

其典型应用场景为：在上述控制系统中，作为脉冲信号采集组件，用于设备运行次数统计、物料流量计数、机械定位反馈等需精准计数的工业场景（如生产线传动设备、计量泵、 conveyor 系统等）。
