ABB REF54 系列继电保护装置
时间: 2025-09-10浏览次数：
ABB REF54 系列继电保护装置
ABB REF54 系列继电保护装置
该文档是 ABB 针对 REF54 系列继电保护装置（推测为中低压配电系统用保护装置，如 REF541、REF542 等型号）发布的技术资料，核心围绕装置的功能特性、技术规格、配置逻辑及应用场景展开，旨在指导电气工程师完成装置选型、参数设置、安装调试与运维，确保其在配电网络（如工业厂房、商业建筑、电力配电站）中实现对变压器、母线、馈线等设备的可靠保护，符合 IEC 60255 等国际继电保护标准。
产品核心定位与适用场景
1. 核心功能定位
REF54 系列是 ABB 推出的多功能数字式继电保护装置，集成 “保护、控制、测量、通信” 四大核心功能，可替代传统分立的保护继电器与测量仪表，实现对配电设备的全面监控与故障快速响应，具体功能覆盖：
保护功能：针对不同被保护对象（变压器、馈线、母线）提供过流保护（反时限 / 定时限）、过负荷保护、接地故障保护、短路保护、欠压 / 过压保护等，支持保护定值分级设置（适应不同运行工况）。
控制功能：支持本地 / 远程操作（如断路器分合闸、定值切换），具备操作闭锁逻辑（防止误操作），可接入外部控制信号（如 PLC、SCADA 系统指令）。
测量功能：实时采集电气参数，包括三相电流、电压、功率（有功 / 无功）、功率因数、电能（累计 / 瞬时），测量精度达 0.2 级（符合 IEC 60688 标准）。
事件记录：自动记录故障事件（故障类型、发生时间、故障时参数）、操作记录（分合闸操作、定值修改），存储容量支持≥1000 条事件，便于故障溯源与运维分析。
2. 典型适用场景
工业配电：用于工厂车间配电回路、电机控制回路的保护，适配高负荷、多启停的工业环境，支持与 ABB AC500 等 PLC 系统联动；
商业与民用建筑：作为写字楼、住宅小区配电站的馈线保护装置，实现对照明、空调等负荷的过载与短路保护；
电力配网：用于 10kV/0.4kV 配电站的变压器低压侧保护，配合 ABB SCADA 系统实现远程监控与无人值守。
关键技术规格与性能参数
1. 电气与保护特性
类别 核心规格（通用参考，具体型号略有差异）
输入参数 电流输入：5A/1A（标准 CT 二次侧电流）；电压输入：100V/220V（PT 二次侧电压，线电压 / 相电压可选）；频率：50/60Hz（自动识别）
保护定值范围 过流保护：0.1-10Ie（Ie 为额定电流）；过负荷保护：0.5-1.5Ie；接地故障保护：0.05-5Ie；动作时限：0.01-300s
测量精度 电流 / 电压：±0.2%；功率 / 电能：±0.5%；频率：±0.01Hz
跳闸出口 2-4 组常开 / 常闭继电器触点（额定负载：5A@250VAC/30VDC），支持跳闸回路自检（避免触点粘连导致误动）
2. 通信与接口特性
通信接口：标配 1 路 RS485（支持 Modbus RTU 协议），可选 1 路以太网（Ethernet/IP 或 Modbus TCP），支持与上位机（如 ABB MicroSCADA 系统）、HMI 或第三方控制系统互联，实现数据上传与远程控制；
本地接口：配备 LCD 显示屏（128×64 像素，支持中文 / 英文显示）、4 个操作按键（用于定值设置、事件查询），部分型号带 USB 接口（用于数据导出、固件升级）。
3. 环境与合规特性
环境适应性：工作温度 - 25~+70℃（宽温设计），存储温度 - 40~+85℃；相对湿度 5%~95%（无冷凝）；抗振动等级 5g（10-500Hz，符合 IEC 60068-2-6），适应配电柜内复杂环境；
合规认证：符合 IEC 60255（继电保护装置通用标准）、IEC 61000-6-2（工业环境电磁抗扰度）、CE 认证、UL 508 认证，部分型号通过 ATEX Zone 2 防爆认证（适用于危险区域配电）。
配置与操作要点
1. 保护定值配置逻辑
装置支持按 “保护组” 配置定值，满足不同运行模式需求（如 “正常运行”“检修模式”“备用电源投切”），核心配置步骤如下：
进入 “定值设置” 菜单（需管理员权限，密码保护）；
选择保护对象类型（如 “馈线保护”“变压器保护”），系统自动加载默认保护逻辑模板；
调整具体定值（如过流定值、动作时限），支持实时预览定值生效范围（避免超出装置允许值）；
保存定值并激活（部分型号需重启装置或手动切换保护组），激活后自动记录定值修改事件。

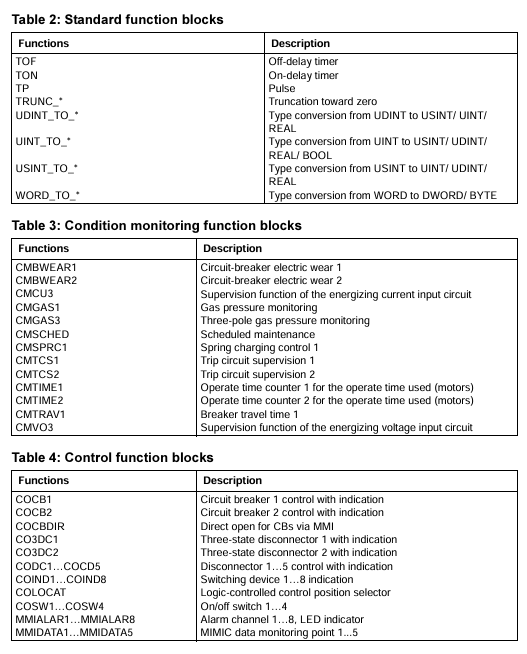

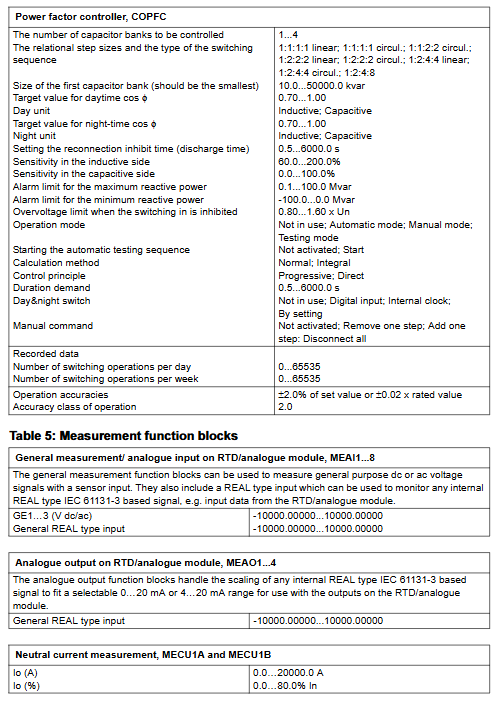

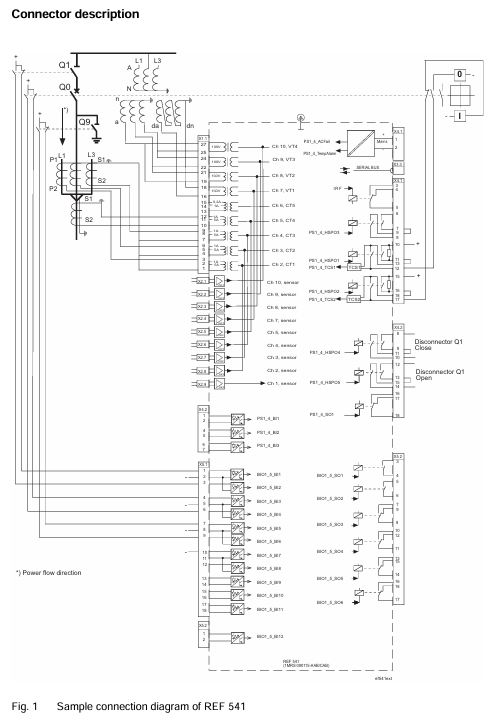

2. 安装与接线规范
安装方式：采用标准 DIN 导轨安装（35mm 导轨），尺寸紧凑（宽 × 高 × 深约 90×140×180mm），适配 19 英寸配电柜门或柜内安装，安装间距需预留≥50mm（用于散热）；
接线要求：
电流回路：CT 二次侧接线需注意极性（“P1” 进 “P2” 出），避免反接导致保护误动；
电压回路：PT 接线需区分线电压（如 Uab、Ubc）与相电压（如 Ua、Ub、Uc），确保测量与保护逻辑正确；
通信回路：RS485 采用屏蔽双绞线（屏蔽层单端接地），以太网使用 CAT5e 及以上网线，与强电电缆间距≥100mm，减少干扰。
维护与故障排查
1. 定期维护计划
日常检查（每日 / 每周）：查看 LCD 显示屏，确认无故障报警（如 “CT 断线”“PT 失压”）；检查指示灯状态（电源灯绿灯亮、运行灯闪烁为正常）；
定期维护（每月 / 每季度）：清洁装置表面灰尘（用干燥无尘布擦拭）；检查接线端子紧固性（避免松动导致接触不良）；通过上位机导出事件记录与测量数据，分析设备运行趋势；
年度维护：测试保护定值准确性（使用继电保护测试仪模拟故障信号，验证动作正确性）；检查跳闸出口继电器触点（用万用表测量触点通断）；升级装置固件（从 ABB 官网下载最新版本，通过 USB 或以太网升级）。
2. 常见故障与解决方案
故障现象 可能原因 解决方案
电源灯不亮 电源未供电、电源模块故障、接线松动 检查 220V/110V 直流电源输出；重新插拔电源接线；更换电源模块
保护装置拒动 保护定值设置错误、CT/PT 接线反接、跳闸回路故障 重新核对保护定值（如过流定值是否低于故障电流）；检查 CT/PT 极性；测试跳闸出口继电器（用测试仪模拟跳闸信号）
通信中断（与上位机） 通信线故障、IP 地址冲突、协议不匹配 更换通信线；重新配置 RS485 地址 / IP 地址（避免冲突）；确认通信协议一致（如 Modbus RTU 从站地址）
显示 “CT 断线” 报警 CT 回路开路、CT 故障、装置内部采样电路故障 检查 CT 二次侧接线（是否开路）；用万用表测量 CT 回路电阻（正常应≤5Ω）；联系 ABB 售后检查装置采样电路
