Yokogawa STARDOM FCN-500 自主控制器
时间: 2025-09-10浏览次数：
Yokogawa STARDOM FCN-500 自主控制器
Yokogawa STARDOM FCN-500 自主控制器
产品核心定位与适用场景
1. 核心功能定位
FCN-500 是横河推出的 多功能自主控制器，集成 “控制、测量、通信、诊断” 四大核心能力，旨在替代传统 PLC 与分立控制设备，实现分布式过程的集中管理，具体功能覆盖：
过程控制：支持连续控制（PID 调节、比值控制）、顺序控制（逻辑联锁、步骤控制），适配复杂工业流程（如化工反应釜温度控制、油气管道压力调节）；
数据采集与测量：实时采集模拟量（4-20mA、RTD/TC 温度信号）、数字量（24V DC 开关信号）、脉冲量（频率 / 脉冲计数），测量精度达 ±0.1% FS，满足工业级计量需求；
多协议通信：兼容 FOUNDATION Fieldbus、HART、Modbus、PROFIBUS-DP、CANopen 等主流工业总线，支持与横河 CENTUM VP DCS、ProSafe-RS 安全系统及第三方 SCADA（如施耐德、西门子系统）互联；
高可靠性设计：关键组件（CPU、电源、通信总线）支持冗余配置，模块热插拔，宽温环境适应（-20~+70℃ 可选），满足工业现场不间断运行需求。
2. 典型适用场景
石油化工：用于炼化装置的反应器、精馏塔控制，支持与 HART 智能阀门定位器、Fieldbus 分析仪联动，实现工艺参数精准调节；
能源行业：适配风电、光伏电站的汇流箱监控，或火电厂辅机（如给水泵、风机）的逻辑控制，支持 GPRS / 卫星等窄带宽通信；
水处理与环保：作为污水处理厂的曝气池、沉淀池控制单元，集成流量计算（AGA 标准）、液位调节功能，支持与水质在线监测仪数据交互；
分布式工业场景：适用于跨地域的管网监控（如天然气长输管道），通过 E2 总线扩展远程 I/O，实现 800 米内分布式单元的集中管理。
关键技术规格与性能参数
1. 硬件核心规格
类别 核心参数（通用型号，具体模块略有差异）
CPU 模块 型号：NFCP501（2 路以太网）/ NFCP502（4 路以太网）；处理器：Atom E3815 1.46 GHz；内存：256 MB ECC RAM（纠错）+ 1 GB 闪存
电源模块 输入：100-120V AC / 220-240V AC / 24V DC；输出：5.1V DC 7.8A（系统电源）+ 24V DC 4A（现场设备供电），支持冗余配置
I/O 模块类型 模拟输入（AI）：4-20mA、1-5V、RTD（铂电阻）、TC（热电偶），8-16 通道，通道隔离 / 非隔离可选；
模拟输出（AO）：4-20mA、-10~+10V，4-16 通道；
数字 I/O（DI/DO）：24V DC 32-64 通道，继电器输出（24-125V DC/100-240V AC）16 通道
扩展能力 支持 E2 总线扩展 8 个远程 I/O 单元，单线路最大传输距离 800 米（光纤扩展可达 5 公里）；单控制器最大支持 79 个 I/O 模块
2. 控制与通信性能
控制周期：最小 5ms 任务扫描，支持 16 个优先级任务，满足快速响应场景（如电机启停联锁）；

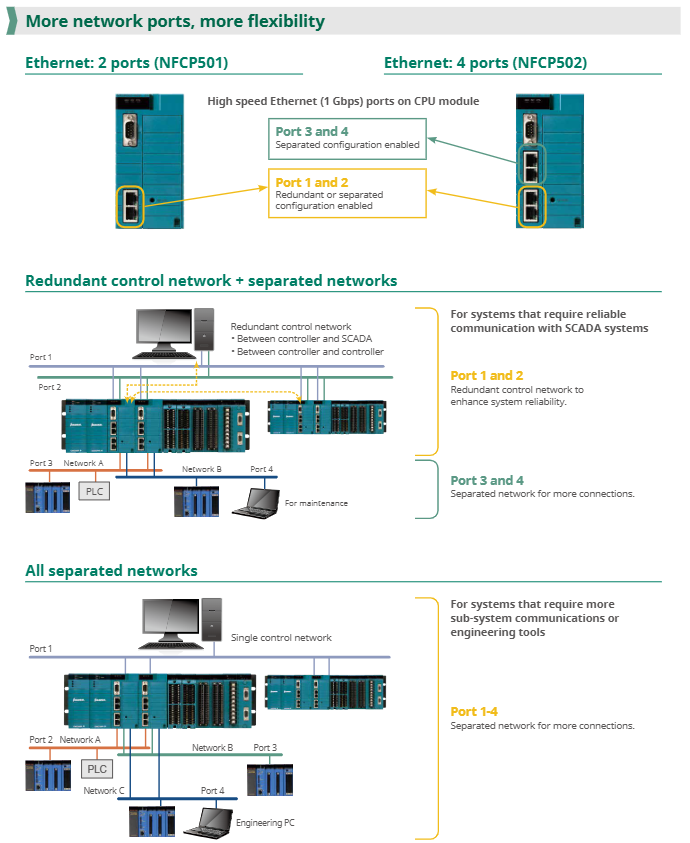

通信接口：标配 2/4 路 1Gbps 以太网（支持冗余 / 独立网络配置）、1 路 RS-232/485（Modbus RTU），可选 FOUNDATION Fieldbus/PROFIBUS-DP 通信模块；
协议支持：
上位机：OPC DA 2.05a、DNP3、Modbus TCP；
现场总线：FOUNDATION Fieldbus（31.25 kbps）、HART 7.0、PROFIBUS-DP（12Mbps）；
时间同步：SNTP 客户端 / 服务器，确保分布式单元时间一致性。
3. 环境与合规特性

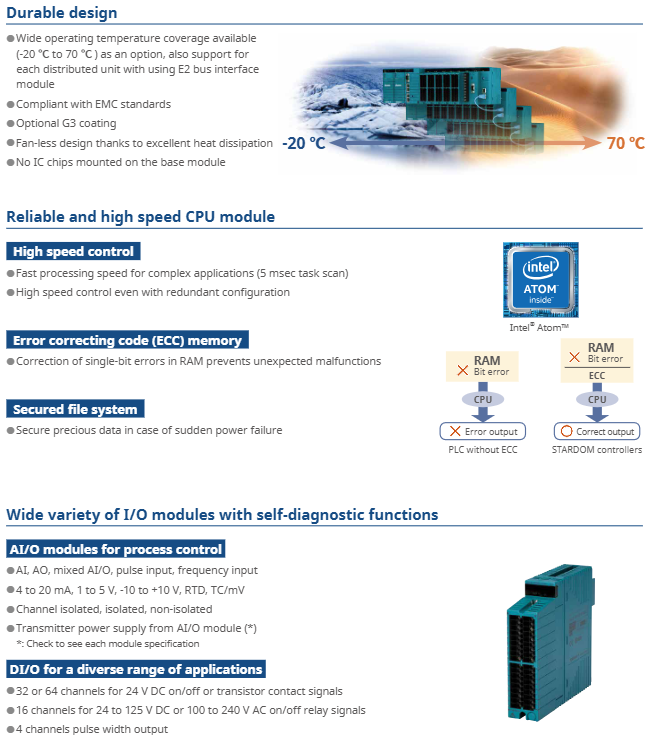

环境适应性：工作温度 0~55℃（标准）/-20~+70℃（宽温可选）；相对湿度 5%~95%（无冷凝）；抗振动等级 5g（10-500Hz，IEC 60068-2-6）；
防护与认证：模块外壳防护等级 IP20（柜内安装），支持 G3 防腐蚀涂层（可选）；符合 CE、UL 508、ATEX Zone 2（部分型号）认证，适配危险区域。
系统配置与扩展逻辑
1. 硬件架构与冗余设计
FCN-500 采用 “控制单元 + 扩展单元” 分布式架构，关键组件支持冗余配置，确保系统高可用性：
控制单元：含 CPU 模块、电源模块、基础 I/O 模块，支持 19 英寸机架安装或 DIN 导轨安装，提供长型（NFBU200，最大 8 个模块）、短型（NFBU050，最大 3 个模块）、紧凑型（N2BU030，1 个模块）三种基座，适配不同安装空间；
扩展单元：通过 E2 总线与控制单元连接，每个控制单元最多扩展 8 个扩展单元，支持混合基座配置（长型 + 短型），实现 I/O 点数灵活扩展；
冗余配置：CPU、电源、E2 总线、以太网均可冗余，冗余切换时间 < 100ms，确保故障无感知切换。
2. 典型系统拓扑示例
plaintext
[上位系统] ←以太网（Modbus TCP）→ [FCN-500 控制单元（冗余 CPU+电源）]
↓（E2 总线）
[扩展单元 1（AI/AO 模块）] ←→ [现场传感器/执行器]
↓
[扩展单元 2（DI/DO 模块）] ←→ [阀门/泵控制回路]
↓
[扩展单元 3（Fieldbus 模块）] ←→ [HART/Fieldbus 智能设备]
工程开发与运维特性
1. 编程与配置工具
FCN-500 配套 横河工程工具套件，支持 IEC 61131-3 标准编程语言，降低开发难度：
Logic Designer：控制程序开发工具，支持 FBD（功能块图）、LD（梯形图）、ST（结构化文本）、SFC（顺序功能图）、IL（指令表）五种语言，提供拖放式编程与模板库（如 PID 控制块、流量计算块）；
Resource Configurator：硬件配置工具，实现逻辑 I/O 与物理模块的映射，支持 IP 地址、通信协议参数设置，无需手动编写驱动；
模拟器功能：支持无硬件调试，可在 PC 上模拟控制逻辑与 I/O 信号，缩短现场调试周期。
2. 运维与诊断能力

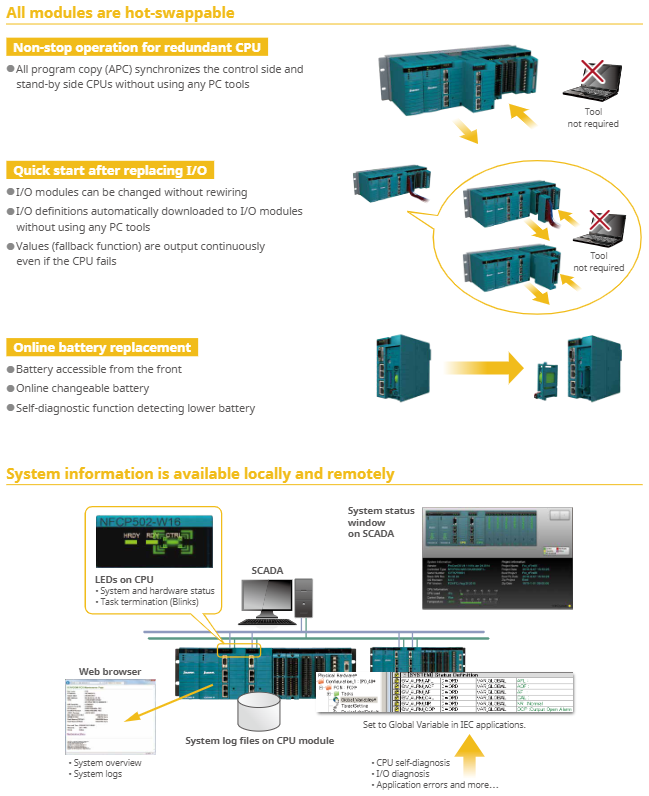

模块热插拔：所有 I/O 模块、电源模块支持在线更换，更换后自动加载配置，无需系统停机；
状态监控：CPU 模块自带 LCD 显示屏与 LED 指示灯，实时显示系统状态（运行 / 故障）、I/O 模块健康度；支持通过 SD 卡导出日志（故障记录、操作记录），无需连接 PC；
远程运维：通过 Web-HMI 或横河 PRM（Plant Resource Manager）系统实现远程诊断，支持 I/O 通道故障定位、模块 firmware 在线升级，减少现场维护成本。
关键模块与选型信息
1. 核心模块型号与功能
模块类型 型号示例 核心功能
CPU 模块 NFCP501（2 网口） 2 路千兆以太网，支持 Modbus/DNP3 协议，单 / 冗余配置可选
NFCP502（4 网口） 4 路千兆以太网，支持独立网络分区（如控制网 + 运维网）
电源模块 NFPW441（100-120V AC） 系统电源（5.1V DC）+ 现场电源（24V DC），支持冗余
NFPW444（24V DC） 直流输入电源，适配工业 24V DC 总线供电场景
模拟输入模块 NFAI135（8 通道） 4-20mA 输入，通道隔离，精度 ±0.1% FS，支持 HART 协议
NFAR181（12 通道） RTD 输入（铂电阻 100Ω/1000Ω），支持断线检测
数字输出模块 NFDV551（32 通道） 24V DC 输出，通道隔离，支持故障安全输出（Fallback）
NFDR541（16 通道） 继电器输出（24-125V DC/100-240V AC），适配大功率负载（如电机接触器）
通信模块 NFLF111（4 端口） FOUNDATION Fieldbus 通信，每端口支持 16 台设备
NFLP121（1 端口） PROFIBUS-DP 主站，支持 123 台从站设备
扩展总线模块 N2EB100 E2 总线接口模块，实现控制单元与扩展单元连接，支持冗余
2. 选型关键维度
控制规模：根据 I/O 点数选择基座类型（长型 / 短型 / 紧凑型）与扩展单元数量，单系统最大支持 79 个 I/O 模块；
环境需求：常规环境选标准温度模块（0~55℃），低温 / 高温场景选宽温型号（-20~+70℃），腐蚀环境可选 G3 涂层；
通信协议：根据现场设备类型选择通信模块（如 HART 设备选 NFAI135 AI 模块，Fieldbus 设备选 NFLF111 模块）；
可靠性要求：关键场景（如化工反应控制）配置 CPU、电源、E2 总线冗余，非关键场景（如普通监控）可选单配置。
