Honeywell Safety Manager（Release 162）安全仪表系统
时间: 2025-09-10浏览次数：
Honeywell Safety Manager（Release 162）安全仪表系统
Honeywell Safety Manager（Release 162）安全仪表系统
基础信息与安全合规
（1）定位与适用人群
核心定位：覆盖 Safety Manager 全系列硬件组件的技术规格、安装流程、维护方法，是系统设计、调试、运维的核心参考；
适用人群：硬件工程师、现场运维人员、系统集成商，需具备 PLC 基础、工业安全标准认知（如 IEC 61508）及 Windows 系统操作能力。

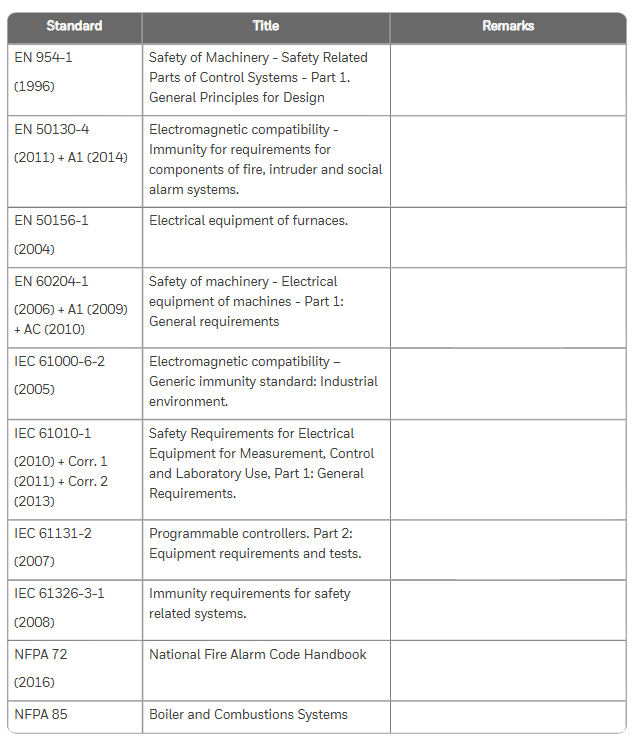

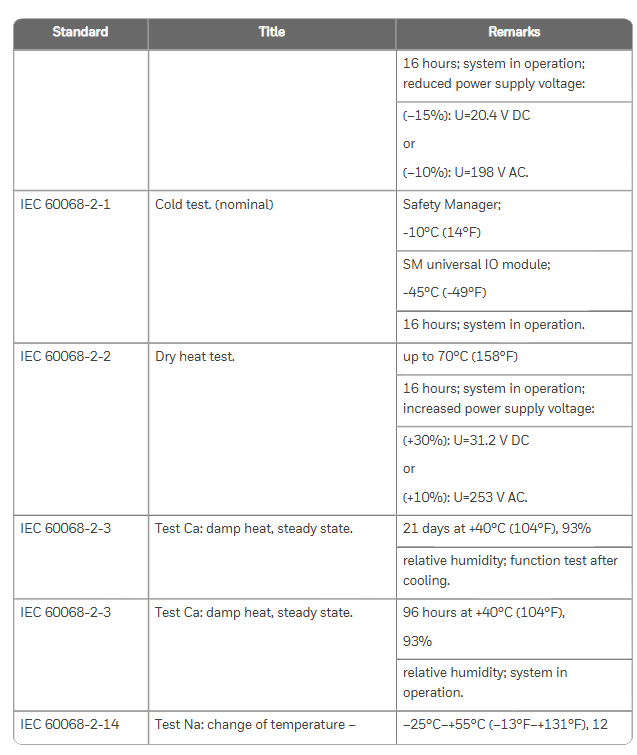

（2）安全合规与认证
安全标准：符合 IEC 61508（功能安全）、IEC 61511（过程工业 SIS）、ISO 13849-1（机械安全）、UL 508（工业控制设备）等；
危险区域认证：ATEX、IECEx（Ex nA IIC T4，适用于 Zone 2 区域）、FM 3611（Class I/II Division 2 危险区域，如化工爆炸环境）；
环保与电磁兼容：符合 RoHS 指令（无卤素设计）、EN 61000-6-2（工业环境电磁抗扰度），确保在复杂工业环境中稳定运行。
系统硬件组成与核心模块
Safety Manager 硬件系统采用 “机柜 - 底盘 - 模块” 三层架构，核心组件包括机柜、控制器底盘、IO 底盘、电源模块、控制处理器模块、输入 / 输出模块等，各组件功能与技术参数如下：
（1）机柜（Cabinet）：系统物理载体
标准配置：基于 Rittal TS 8 系列机柜，默认防护等级 IP20，可选 IP54 升级；包含散热风扇（如 FANWR-24R，24V DC 带状态反馈）、恒温器（监测机柜温度，避免模块过热）、接地排（确保设备接地电阻≤4Ω）、照明装置（便于维护）；
关键参数：尺寸（如 80×60×200cm、80×80×200cm）、重量（满载≤550kg）、工作温度（-5~70℃，远程机柜 - 40~70℃）。
（2）底盘（Chassis）：模块安装与信号传输核心
分为控制器底盘（CPCHAS 系列） 与IO 底盘（IOCHAS 系列），支持冗余 / 非冗余配置，满足不同安全等级需求：
底盘类型 型号示例 核心功能 关键规格
控制器底盘 CPCHAS-0001 安装控制处理器模块，实现系统逻辑运算 支持 1-2 个 Control Processor，4HE 高度，19 英寸标准尺寸
非冗余 IO 底盘 IOCHAS-0001S 安装非冗余 IO 模块，连接现场传感器 / 执行器 支持 18 个 IO 模块，5V-R 供电（冗余 5V）
冗余 IO 底盘 IOCHAS-0001R 安装冗余 IO 模块，提高系统容错性 支持 9 对冗余 IO 模块，双 IO 总线设计
（3）电源模块（Power Supplies）：系统稳定供电保障
提供多类型电源模块，支持 AC-DC 转换、冗余供电，满足不同电压需求（24V/48V/60V/110V/120V DC），核心型号与参数如下：
电源型号 输出规格 核心特性 适用场景
PSUNI2424 24V DC/24A，600W 双过压保护（SIL3 兼容），-40~70℃工作温度 核心控制器供电
PSU-UNI2450U 25-28V DC/43-48A UL 508 认证，100ms 掉电保持，支持并联扩容 高负载 IO 模块集群供电
FEEDER-24R 24V DC/63A 冗余设计，带状态反馈继电器，过流保护 冗余系统主电源 feeder
（4）控制处理器模块（Control Processor Modules）：系统 “大脑”
QPP-0002（Quad Processor Pack）：核心运算模块，双处理器同步运行，带 Flash/RAM 存储（电池备份，BKM-0001 模块提供电池），支持 Watchdog 功能（监测程序执行时间、内存错误），满足 SIL3 要求；
USI-0002（Universal Safety Interface）：通信模块，提供 2 路 10/100M 以太网、2 路通用串行通信（RS232/485），支持与 Experion PKS 等系统互联，带硬件防火墙功能；
BKM-0001（Battery and Key switch Module）：电池与钥匙开关模块，含 2 节锂电池（备份 RAM 数据，续航约 3 个月）、复位钥匙（清空故障日志）、强制使能钥匙（允许 IO 信号强制）。
（5）输入 / 输出模块（I/O Modules）：现场信号交互
输入模块：支持数字 / 模拟信号采集，带故障自检测功能，核心型号如 SDI-1624（24V DC 16 通道数字输入）、SAI-1620m（16 通道模拟输入，0-4V）、SDIL-1608（带接地故障监测的 16 通道数字输入）；
输出模块：支持安全数字 / 模拟输出，带短路保护，核心型号如 SDO-0824（24V DC 8 通道数字输出）、SAO-0220m（2 通道模拟输出，4-20mA）；
转换器模块：如 BSAI-0420mI（将 4-20mA 转换为 0-2V，适配 SAI-0410 模块），实现现场信号与模块输入的匹配。
系统安装与维护关键流程
（1）硬件安装规范
机柜安装：水平 / 垂直安装需满足散热间隙（如风扇上下预留 100mm），接地需独立（保护地与信号地分开）；
模块安装：IO 模块需按 “键编码”（Key Coding）对应插槽（如 SDI-1624 对应 A5/C5 孔位），避免插错损坏；冗余模块需成对安装，确保同步通信；
电缆连接：系统互联电缆（SIC）、通信电缆（如 CCI-HSE-01 以太网电缆）需按引脚定义接线，避免正负极反接（如 24V DC 电源 “+” 接 d8 引脚，“0V” 接 d10 引脚）。
（2）定期维护计划
日常维护（每日 / 每周）：检查 LED 指示灯（绿色正常，红色故障）、风扇运行状态、电缆接头紧固性；备份历史数据（至 U 盘 / 服务器）；
定期维护（每月 / 每季度）：清洁机柜滤网（避免灰尘堵塞导致过热）、测试电源电压（波动需≤±5%）、电缆绝缘电阻（≥10MΩ）；
年度维护：全模块校准（使用原厂校准工具如 9100 校准器）、电池更换（BKM-0001 模块锂电池每 5 年更换）、固件升级（从 GE Digital 官网下载最新版本）。
（3）故障排查与解决方案
结合 Nexinstrument 文档提及的 “系统内部异常” 报错，补充 Safety Manager 通用故障排查逻辑，同时整理手册中常见故障处理方案：
故障现象 可能原因 排查与解决方案
系统报错 “内部异常” 1. 控制处理器程序崩溃；2. 电源电压波动；3. 模块通信中断 1. 检查 QPP-0002 模块 STATUS LED（红色为硬件故障，需复位或更换）；2. 用万用表测 24V DC 电源（需在 20.4-31.2V 范围内）；3. 检查 USI-0002 模块通信灯（Tx/Rx 灯不亮需重新插拔网线）
IO 模块无信号输入 1. 传感器故障；2. 电缆断裂；3. 模块校准过期 1. 替换传感器测试；2. 用万用表测电缆通断（如 SDI-1624 模块 d12 引脚信号）；3. 重新校准模块（参考 SAI-1620m 校准流程）
电源模块报警（红灯亮） 1. 过压 / 欠压；2. 风扇故障；3. 过载 1. 检查输入电压（如 PSU-UNI2450U 输入需在 93-253V AC）；2. 检查风扇转速（FANWR-24R 转速需≥1500 RPM）；3. 减少并联模块数量，避免超负载
通信中断（与上位机） 1. IP 地址冲突；2. 协议不匹配；3. 网线故障 1. 重新配置 USI-0002 模块 IP（避免与 Experion PKS 冲突）；2. 确认通信协议（如 Modbus TCP）；3. 更换网线并测试链路（用测线仪）
系统配置与扩展
型号编码规则：硬件型号含前缀（FS - 非涂覆、FC - 涂覆、FA - 防爆）、模块类型（如 SDI-1624）、后缀（版本号，如 V1.1），例如 “FC-SDI-1624” 表示涂覆型 24V DC 16 通道数字输入模块；
扩展能力：支持通过 IO 扩展模块（如 IO-0002）增加 IO 通道，通过冗余电源（如 RUSPSU-R）提升供电可靠性，通过 FTA 模块（如 IOTA-R24）实现现场信号端子转接。
