Emerson PR6423 8mm 涡流传感器
时间: 2025-09-10浏览次数：
Emerson PR6423 8mm 涡流传感器
Emerson PR6423 8mm 涡流传感器
Emerson PR6423 8mm 涡流传感器是一款非接触式工业传感器，专为蒸汽轮机、燃气轮机、水轮机、压缩机、齿轮箱、泵、风机等关键旋转机械设计，核心功能是精准测量轴的径向 / 轴向动态位移、位置、偏心度及转速，为设备状态监测与故障预警提供可靠数据支撑，适用于工业自动化领域对旋转机械高精度监测的场景。
核心性能参数
1. 测量能力
线性测量范围：2mm（80 密耳），初始气隙（安装基准间隙）为 0.5mm（20 密耳），确保在旋转机械常见位移范围内稳定采集数据。
增量比例因子（ISF）：符合 ISO 标准，8V/mm（203.2mV / 密耳），在 0~45°C（32~113°F）温度范围内误差 ±5%，保证不同工况下的测量精度。
线性度偏差：在 0~45°C（32~113°F）温度范围内，与最佳拟合直线的偏差为 ±0.025mm（±1 密耳），数据线性度优异，减少测量误差。
测量目标要求：最小轴径 25mm（0.79 英寸），目标材质默认采用 42CrMo4（对应 AISI/SAE 4140） ferromagnetic 钢，其他材质可按需定制。
2. 环境与防护特性
防护等级：IP66（符合 IEC 60529 标准），可有效防尘、防强烈喷水，适应工业现场复杂环境。
温度适应性：
传感器（含 1 米电缆）：工作温度 - 35~+180°C（-31~356°F），耐受高温工况；
电缆与连接器：工作温度 - 35~+150°C（-31~302°F），匹配传感器整体耐温范围。
材质选择：
传感器探头：PEEK 聚醚醚酮（耐高温、耐化学腐蚀）；
外壳：不锈钢（高强度、抗锈蚀）；
电缆：聚四氟乙烯（PTFE，耐高低温、绝缘性好）；
连接器：镀镍黄铜（低接触电阻、抗氧化）。
重量：传感器（含 1 米电缆）约 100 克（3.53 盎司），轻量化设计便于在空间受限的机械结构上安装。
合规认证与危险区域适配
1. 通用合规性
CE 认证：符合 2014/30/EU（EN 61326-1，电磁兼容性）、2014/34/EU（ATEX 防爆）、2011/65/EU（RoHS 环保）指令，满足欧洲市场准入要求。
基础防爆标准：符合 ATEX 与 IEC-Ex 的 EN 60079-0（设备通用要求）、EN 60079-11（本质安全型设备）标准，为危险区域使用提供基础保障。
2. 危险区域认证（需配合转换器）
传感器的危险区域分类依赖配套转换器（具体需参考转换器文档），自身温度分类如下：
防爆类型 温度等级 环境温度上限（Ta）
本质安全（ia） T6 ≤64°C
T4 ≤114°C
T3 ≤160°C
无火花（nA） T6 ≤64°C
T4 ≤114°C
T3 ≤160°C

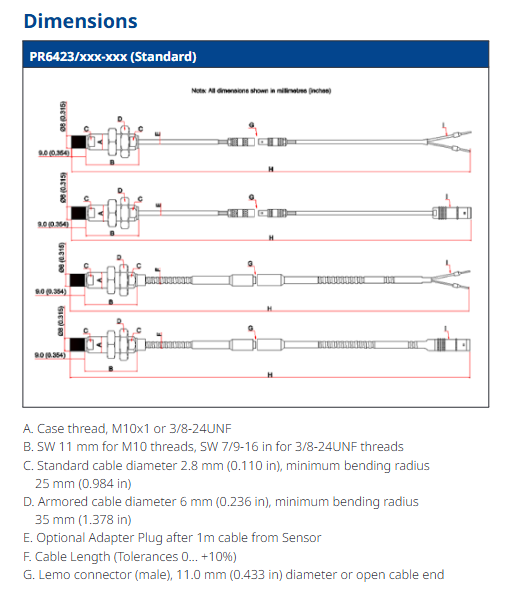

结构尺寸与安装设计
1. 两种安装类型
传感器提供标准安装（PR6423/xxx-xxx）与反向安装（PR6423/xxR-xxx）两种结构，核心尺寸参数如下：
安装类型 关键尺寸（mm / 英寸）
标准安装 - 外壳螺纹：M10×1 或 3/8-24UNF
- 扳手尺寸：M10 螺纹配 SW 11mm，3/8-24UNF 配 SW 7/16 英寸
- 标准电缆直径：2.8mm（0.110 英寸），最小弯曲半径 25mm（0.984 英寸）
- 铠装电缆直径：6mm（0.236 英寸），最小弯曲半径 35mm（1.378 英寸）
反向安装 与标准安装的螺纹、扳手、电缆尺寸一致，仅安装方向与外壳布局不同，适配特定机械结构的安装空间需求
2. 电缆与连接器
电缆配置：1 米电缆后可可选配转接插头（Adapter Plug），电缆长度公差为 0~+10%，支持定制不同长度（如 8.0m、9.0m、10.0m 等）。
连接器类型：默认配备 11.0mm（0.433 英寸）直径的 Lemo 公头，也可选择开放式电缆端（无连接器），适配不同监测系统的接口需求。
型号选型与特殊版本
1. 标准型号选型（核心参数组合）
探头直径 外壳螺纹 是否带铠装电缆 型号
8mm M10×1 否 PR6423/00
是 PR6423/01
是（反向安装，需转接插头） PR6423/03*
3/8”-24 UNF 否 PR6423/10
是 PR6423/11
是（反向安装，需转接插头） PR6423/13*
* 注：带 “*” 型号仅适用于带转接插头的反向安装，无转接插头的反向安装不可选。

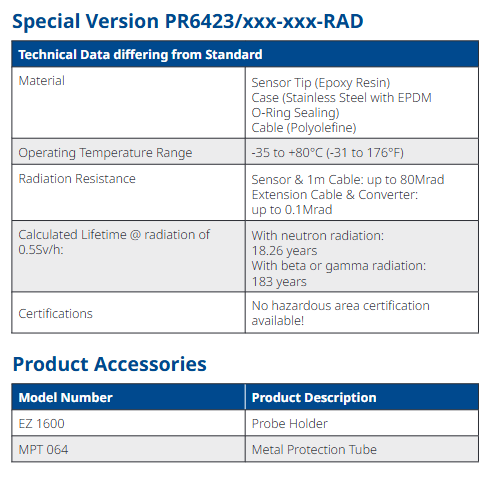

2. 特殊版本（PR6423/xxx-xxx-RAD）
专为辐射环境设计，技术参数与标准版本存在差异：
材质调整：探头材质改为环氧树脂，电缆改为聚烯烃，外壳为带 EPDM O 型圈密封的不锈钢，提升抗辐射能力。
温度与辐射耐受：工作温度降至 - 35~+80°C（-31~176°F）；传感器（含 1 米电缆）抗辐射剂量达 80Mrad，延长电缆与转换器抗辐射剂量达 0.1Mrad；在 0.5Sv/h 辐射强度下，中子辐射环境下计算寿命 18.26 年，β 或 γ 辐射环境下 183 年。
认证限制：无危险区域认证，仅适用于普通辐射环境。
可选配件
型号 产品描述 用途
EZ 1600 探头支架 固定传感器，确保安装位置精准
MPT 064 金属保护管 保护传感器及电缆，抗机械损伤
