Woodhead BradCommunications™ Direct-Link™ PROFIBUS-DP 网络接口卡
时间: 2025-09-10浏览次数：
Woodhead BradCommunications™ Direct-Link™ PROFIBUS-DP 网络接口卡
Woodhead BradCommunications™ Direct-Link™ PROFIBUS-DP 网络接口卡
该产品是 Woodhead（现属施耐德电气旗下）推出的工业级 PROFIBUS-DP 网络接口卡系列，核心定位是为基于 PC 的控制应用搭建与 I/O 设备的直接通信桥梁，支持多种硬件形态与多操作系统，兼具高数据吞吐量、灵活配置性与易用性，适用于工业自动化场景中的实时数据采集与控制。
产品核心定位与整体特性
1. 核心价值
通信中介：实现 PC-based 控制应用与 PROFIBUS-DP I/O 设备的直接连接，支持确定性 I/O 数据采集，满足实时控制需求。
低成本与高兼容性：属于入门级工业通信组件，性价比高，且模块化、可扩展，能轻松嵌入计算机化系统，适配不同架构的工业应用。
2. 关键共性特性
协议支持：覆盖多种 PROFIBUS-DP 协议模式，满足不同通信角色需求：
基础支持：PROFIBUS-DP V0 主站（Class 1/2）、V0 从站（主动 / 被动模式）；
进阶支持：仅 PCI-Universal 型号支持 PROFIBUS-DP V1 主站（Class 1/2）。
配置与诊断：配备 1 个串行或以太网端口（依型号而定）用于远程配置与诊断；支持网络设备自动检测，配置参数存储于 Flash 内存，支持自动启动模式。
性能优化：板载嵌入式通信模块提升数据吞吐量；具备智能 A.D.M（自动双端口 RAM 映射）机制，无需在卡的双端口 RAM 中配置 I/O 标签，减轻主机 CPU 负载；提供设备状态、诊断信息、过程数据读写监控、软硬件看门狗等附加功能。
合规性：符合 RoHS 标准（部分型号为新增特性），且为 PROFIBUS 行业组织成员（PTO、PNO、France Profibus），协议兼容性有保障。

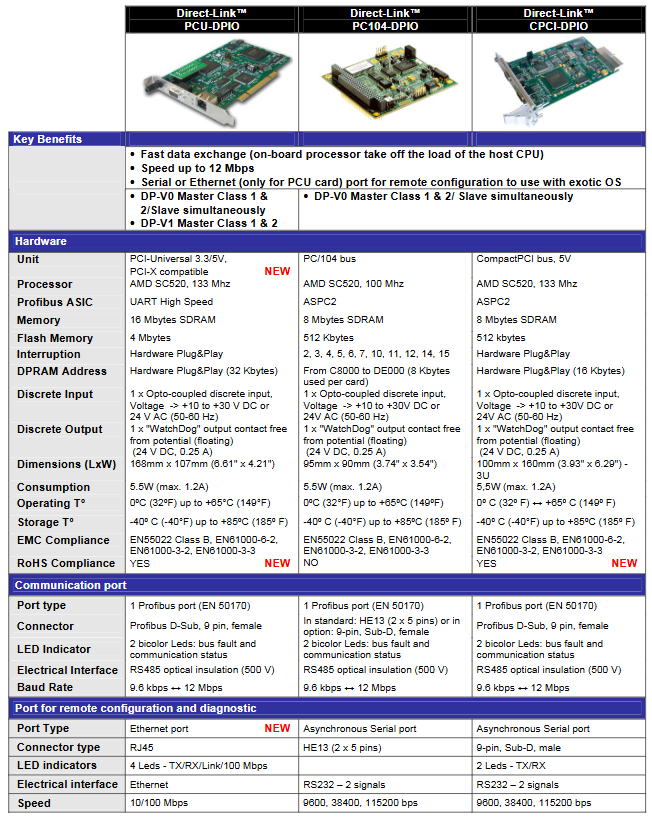

硬件型号与技术规格
该系列提供三种硬件形态，适配不同 PC 总线类型，核心参数差异如下表所示：
型号类别 Direct-Link™ PCU-DPIO（PCI-Universal） Direct-Link™ PC104-DPIO（PC/104 总线） Direct-Link™ CPCI-DPIO（CompactPCI 总线）
总线与电压 PCI-Universal 3.3V/5V，兼容 PCI-X PC/104 总线 CompactPCI 总线，5V 供电
处理器 AMD SC520，133 MHz AMD SC520，100 MHz AMD SC520，133 MHz
PROFIBUS 芯片 UART High Speed ASPC2 ASPC2
存储容量 Flash：4 Mbytes；SDRAM：16 Mbytes Flash：512 Kbytes；SDRAM：8 Mbytes Flash：512 Kbytes；SDRAM：8 Mbytes
离散 I/O 1 路光耦离散输入（24V AC/DC，0.25A）；1 路看门狗输出（浮动触点） 同 PCU-DPIO 同 PCU-DPIO
尺寸（长 × 宽） 168mm×107mm（6.61 英寸 ×4.21 英寸） 95mm×90mm（3.74 英寸 ×3.54 英寸） 100mm×160mm（3.93 英寸 ×6.29 英寸）
功耗 最大 5.5W（1.2A） 最大 5.5W（1.2A） 最大 5.5W（1.2A）
工作温度 0°C（32°F）~+65°C（149°F） 0°C（32°F）~+65°C（149°F） 0°C（32°F）~+65°C（149°F）
存储温度 -40°C（-40°F）~+85°C（185°F） -40°C（-40°F）~+85°C（185°F） -40°C（-40°F）~+85°C（185°F）
PROFIBUS 接口 9 针 D-Sub 母头，RS485 光隔离（500V） 标准 HE13（2×5 针），可选 9 针 D-Sub 母头；RS485 光隔离（500V） 9 针 D-Sub 母头，RS485 光隔离（500V）
配置端口 以太网端口（10/100 Mbps，RJ45 接口） 异步串行端口（RS232，2 信号） 异步串行端口（RS232，2 信号）
LED 指示灯 PROFIBUS：2 个双色灯（总线故障 / 通信状态）；以太网：4 个灯（TX/RX/Link/100Mbps） PROFIBUS：2 个双色灯；串行端口无额外指示灯 PROFIBUS：2 个双色灯；串行端口：2 个灯（TX/RX）
RoHS 合规 是（新增特性） 否 是（新增特性）
补充说明
PROFIBUS 速率：所有型号均支持 9.6 kbps~12 Mbps 可调速率，符合 EN 50170 标准。
即插即用（PnP）：PCU-DPIO 和 CPCI-DPIO 支持硬件 PnP，PC104-DPIO 需手动配置地址（地址范围 C8000~DE000，单卡占用 8 Kbytes）。

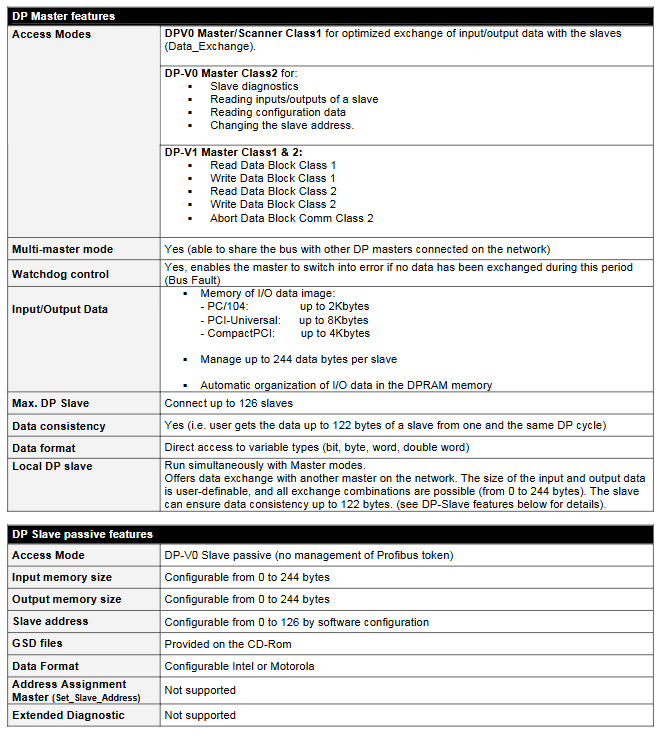

协议功能细节
1. PROFIBUS-DP 主站特性（所有型号支持 V0，PCU-DPIO 额外支持 V1）
主站类型 核心功能
DP-V0 Class 1 优化与从站的 I/O 数据交换（Data_Exchange），保障实时性。
DP-V0 Class 2 实现从站诊断、读取从站 I/O 数据、写入数据块（Class 1/2）、中止数据块通信（Class 2）。
DP-V1 Class 1/2 仅 PCU-DPIO 支持，扩展主站功能，适配更复杂的通信需求。
共性能力 最多连接 126 个从站；支持直接访问位、字节、字、双字等变量类型；可与网络中其他主站共享总线，输入 / 输出数据一致性最高支持 122 字节。
2. PROFIBUS-DP 从站特性（仅支持被动模式）
访问模式：DP-V0 从站被动模式，不管理 PROFIBUS 令牌。
内存配置：输入 / 输出内存大小可配置（0~244 字节）。
地址与格式：从站地址可通过软件配置（0~126）；数据格式支持 Intel 或 Motorola 格式。
限制：不支持 “主站地址分配（Set_Slave_Address）” 和 “扩展诊断” 功能；提供 GSD 文件（随 CD-ROM 附赠），用于系统集成配置。
软件支持与工具
1. 兼容操作系统
覆盖主流及工业专用 OS，满足不同控制场景需求：
标准 Windows：32 位 Windows XP SP1/2000 SP4/NT SP6/2003 Server；
嵌入式系统：Windows XP Embedded、QNX、VxWorks、Linux、Phar Lap ETS、DOS；
实时扩展：Ardence RTX（硬实时扩展）。
2. 软件套件（标准包装含）
配置与诊断控制台（Console）：核心工具，支持图形化界面操作，功能包括：
卡、网络及现场总线设备的参数配置；
动态网络诊断、I/O 数据访问项定义（适配 OPC 服务器、ActiveX 控件等接口）；
自动检测主机中插入的卡、用户配置管理（创建 / 备份 / 恢复）、手动 / 自动设备配置；
PROFIBUS 扫描（自动检测已连接从站并配置）、GSD 库管理（添加 / 删除 GSD 文件）；
卡状态指示（快速查看初始化状态）、故障排查与测试。
数据服务器与驱动：
多协议 OPC 服务器（支持 DA 3.0/2.05）、ActiveX 控件、DAServer、FastDDE/SuiteLink 服务器；
Windows 环境下的 I/O 库（DLL）、Ardence RTX 实时扩展库、非 Windows OS 静态库；
软逻辑包驱动，适配第三方控制软件。
产品型号与描述
零件编号 产品描述
DRL-DPM-PCU Direct-Link™ PCU-DPIO：PROFIBUS-DP 主站 / 从站（12 Mbps），PCI-Universal 总线，3.3V/5V
DRL-DPM-CPI Direct-Link™ CPCI-DPIO：PROFIBUS-DP 主站 / 从站（12 Mbps），CompactPCI 总线
DRL-DPM-104 Direct-Link™ PC104-DPIO：PROFIBUS-DP 主站 / 从站（12 Mbps），PC/104 总线
