Schneider Electric EcoStruxure Foxboro 分布式控制系统（DCS）设计的瘦客户机
核心定位与基础配置
1. 产品本质与硬件选型
定义：瘦客户机是物理硬件终端，通过远程连接访问服务器端操作系统，实现 分布式控制系统系统事件监测与响应，相比工作站体积更小，可本地化部署于用户侧。
硬件规格：指定采用 HP®t755型号，仅提供双网卡（103公顷）版本，单网卡版本已停止供应；标配 键盘键盘，软件安装需 USB DVD驱动器（用于安装瘦客户机软件、SE RDP连接管理器及报警键盘软件）。
2. 可选配置（需单独采购）
显示设备：最多支持 4 台 LCD 显示器，对应型号为 P0928JJ（23英寸USB触摸屏显示器）和 RH103FR（24英寸液晶显示器）显示器）。
音频与输入设备：USB 音箱（型号 RH103DN）、最多 4 台报警键盘（型号 p0924t、P0924WV）若瘦客户机配备 键盘键盘，可使用 FoxPanels替代报警键盘。
功能与核心特性
1. 远程访问与 DCS 交互
访问对象：可通过网络连接以下远程服务器，获取 福克斯伯勒DCS软件套件：
运行 Windows服务器系统的 H90、H94物理服务器；
部署于 福克斯伯勒DCS V91、V95虚拟化主机的虚拟机（VM）
通信方式：通过 1GB 铜缆以太网连接物理或虚拟辅助通信网络（ACN由管理型以太网交换机组成），施耐德电气提供专属工程流程用于建立网络连接；支持单网卡或冗余网卡连接，若检测到某台 RDP 服务器故障，可自动切换至其他服务器。
操作能力：作为人机界面（HMI）站，通过 微软®远程桌面服务或 SE RDP连接管理器远程查看、管理 DCS 软件套件，可执行与工作站类似的操作任务。
2. 配置灵活性
支持多种部署配置，满足不同使用场景：
限制连接：仅允许连接至特定虚拟机或物理 DCS 服务器。
自动连接：开机后自动连接至单一虚拟机或物理服务器。
冗余与多连接：可选择连接多个虚拟机 / 物理服务器（支持 “一次一冗余”），或开机自动连接多个设备；也可在本地版控制核心服务（控制核心服务）及企业版控制核心服务的非域环境中使用。
3. 性能与容量限制
会话支持：单台运行 微软远程桌面服务的服务器，最多支持 30 个 FoxView远程会话、10 个 控制HMI远程会话；受物理以太网端口带宽限制，虚拟化主机服务器上所有虚拟机的 RDP 会话总数不超过 60 个（实际数量受会话中运行的应用类型与数量影响）。
4. 网络安全
访问控制：可配置瘦客户机，限制其仅连接特定远程服务器；远程服务器根据登录用户的配置文件，分配对应操作权限。
额外防护：可选配 Trellix终端安全（ENS）增强防护，提供高级威胁防御功能；购买 t755 瘦客户机时，包含前 5 年 Trellix ENS许可权益，5 年后需续费。
许可授权要求
需满足两类许可，确保合法使用：
1.福克斯伯勒DCS相关许可
无专门针对瘦客户机的硬件或软件许可，现有 福克斯伯勒DCS软件套件许可仍适用，但许可归属远程服务器（非瘦客户机）。
无论是物理服务器还是虚拟机，以及连接它们的瘦客户机，均需配备对应 福克斯伯勒DCS软件套件许可，具体许可型号需根据服务器 / 瘦客户机上安装的 DCS 软件类型确定。
2.微软许可
免费管理会话：Windows服务器允许 2 个无需 CAL（客户访问许可）的远程访问会议，只用于管理和技术支持，不占用本次地面会议的资源
额外 RDS CAL许可：若需更多远程连接，需购买远程桌面服务（RDS）客户端访问许可（原终端服务 CAL）支持 “每用户” 或 “每设备” 两种授权模式，可在 购买自动化平台采购，具体型号与规格如下表：
产品编号（P/N）CAL类型 数量
2016年第二季度设备许可 5 个
j0202-ards 2016用户许可 5 个
2022年9月2日设备许可 5 个
2022年2月2日用户许可 5 个
2022年联合国大会设备许可 1 个
2022年9月22日用户许可 1 个
许可规则：“每设备” 许可需为每个访问远程桌面会话的设备（瘦客户机、电脑、便携设备）分配 1 个，许可绑定设备后不可复用；“每用户” 许可需为每个访问会话的用户分配 1 个，与用户使用的设备无关；所有 RDS CAL需在许可服务器（通常为 RDS 服务器）上安装并激活，福克斯伯勒DCS服务器出厂不包含任何 RDS CAL
硬件与技术规格

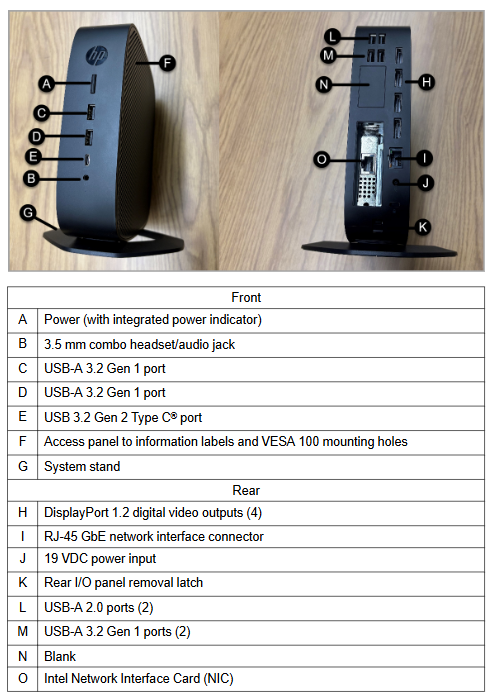

1. 硬件结构与接口（惠普t755）
位置 接口 / 组件 功能描述
正面 A：电源（带指示灯） 电源开关与状态指示
B： 3.5毫米组合耳机 / 音频接口 连接耳机或音频设备
C/D:USB-A 3.2 Gen 1端口 连接外部 USB 设备（如鼠标、打印机等）
E： USB 3.2 Gen 2 C型端口 高速 USB 连接，支持外接设备
F：信息标签与 维萨100安装孔面板 查看设备信息，支持 维萨100标准安装
G：系统支架 支持垂直或水平放置
背面H:DisplayPort 1.2接口（4 个） 连接 LCD 显示器，最多 4 台
I： RJ-45千兆以太网接口 网络连接接口
J： 19VDC电源输入 接入直流电源
K：后 I/O 面板拆卸锁扣 拆卸后 I/O 面板的操作部件
L： USB-A 2.0端口（2 个） 连接低速 USB 设备
M： USB-A 3.2 Gen 1端口（2 个） 连接高速 USB 设备
N：空白接口 预留或未使用接口
O： 英特尔网卡 实现网络通信，双网卡配置用于冗余

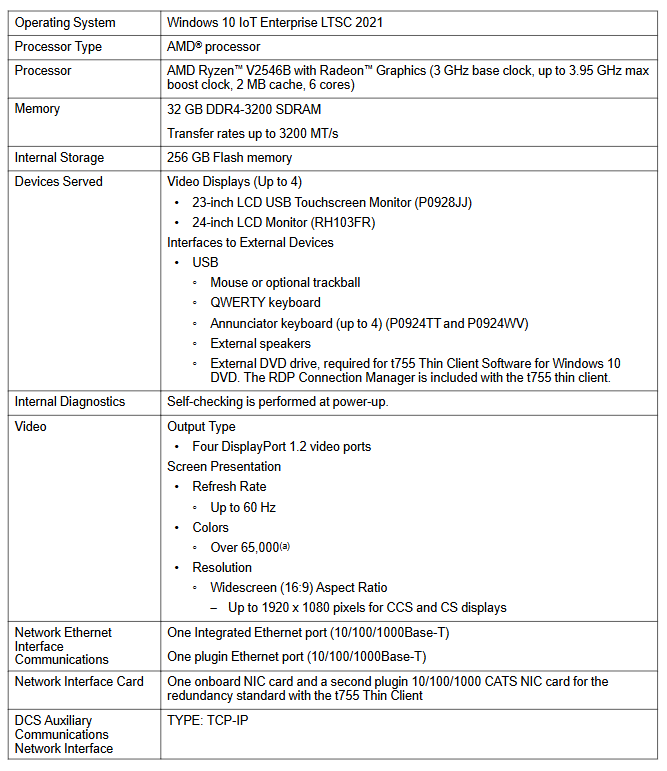

核心硬件参数：AMD®Ryzen™V2546B处理器（3GHz基准频率，最高 3.95GHz 加速频率，2MB 缓存，6 核）、32GB DDR4-3200 SDRAM（传输速度最高3200MT/s）、256GB闪存；集成 1 个千兆以太网端口，另加 1 个插件式千兆以太网端口，双网卡支持网络冗余。
2. 功能规格
类别 详细参数
操作系统Windows 10物联网企业版LTSC 2021
外接设备支持 鼠标 / 轨迹球（可选）、键盘键盘、报警键盘、外接音箱、触摸屏、USB 打印机（可选）
内置诊断 开机时自动执行自检
显示性能 4 个 显示端口1.2视频端口，刷新率最高 60Hz，颜色数超 65000 种（受软件限制），宽屏（16:9）分辨率最高 1920×1080 像素（适用于 CCS 和 CS 显示）
网络接口 1 个集成千兆以太网端口、1 个插件式千兆以太网端口；DCS空调接口协议为 传输控制协议/网际协议
电源要求 输入电压 100-240VAC（自动切换），频率50-60Hz最大功耗 90W（实际受软件运输、外部设备、环境影响）
3. 环境与物理规格
环境适应性：
场景 温度范围 湿度范围 海拔范围
运行10-40°C（50-104°F）10%-90%（无冷）、20%-80%（冷凝）300米-3公里（1000-10000英尺）
存储-30-65°C（-22-149°F）10%-90%（无冷）300m-3km（1000-10000ft）
物理参数：
尺寸（垂直放置）：高 210mm（8.26英寸）、50mm（1.97英寸）、210毫米（8.26毫米）
安装方式：桌面放置、维萨100标准安装；
重量：1297克（2.86磅）
散热：90W 电源供应下，不同工况散热不同（如 100交流电压60Hz时，短空闲状态 28.14 BTU/小时，睡眠状态 2.73 BTU/小时）。
