ABB E max 系列低压塑壳式断路器（Sace）
时间: 2025-09-10浏览次数：
ABB E max 系列低压塑壳式断路器（Sace）
ABB E max 系列低压塑壳式断路器（Sace）
ABB E max 系列低压功率断路器（Sace）是基于半个多世纪断路器技术研发的创新产品，具备高可靠性、易安装性与灵活适配性，通过 UL 认证并符合 ANSI 低压功率断路器标准，覆盖 800A-5000A 额定持续电流、42kA-125kA（480V）额定短路电流范围，适用于配电系统、工业设备等场景，为设计方、开关柜制造商、安装商及用户提供高效的电力保护解决方案。
产品核心分类与关键参数
1. 型号与框架规格
系列包含 E1、E2、E3、E4、E6 五种型号（四种尺寸），核心电气参数差异如下（以 UL 标准为例）：
型号 额定持续电流（A） 480V 额定短路电流（kA） 极数 安装方式 典型重量（kg/lbs，3 极固定）
E1 800-1200 42 3/4 固定 / 抽出 50/110
E2 1200-1600 50 3/4 固定 / 抽出 55/121
E3 1200-2500 65-100 3/4 固定 / 抽出 80/176
E4 3200-3600 65-100 3/4 固定 / 抽出 89/196
E6 4000-5000 85-125 3/4 固定 / 抽出 125/275
2. 通用技术规格（UL 与 IEC 共通）
电压与频率：额定最高电压 635VAC，额定工作电压 600VAC，测试电压（1 分钟 50/60Hz）2.2kV，适用频率 50-60Hz。
温度范围：工作温度 - 5~+70°C，存储温度 - 40~+70°C，适应工业现场不同温区需求。
中性极额定值：E1-E3 型号中性极额定值为 100% 额定电流，E4-E6 型号为 50%（特殊需求可咨询厂家定制 100% 额定值）。
机械与电气寿命：机械寿命（常规维护下）20000-25000 次操作，电气寿命（440VAC）10000-30000 次操作，操作频率最高 60 次 / 小时。
核心功能与结构特性
1. 保护与控制能力
脱扣单元：标配 PR111/P 系列脱扣器，支持 LI（长延时 - 瞬时）、LSI（长延时 - 短延时 - 瞬时）、LSIG（长延时 - 短延时 - 瞬时 - 接地故障）保护功能；可选 PR112/P、PR113/P 系列，适配更复杂场景（如 PR112/PD 支持通信功能）。
操作时间：合闸时间最大 80ms，分闸时间（I <短路耐受电流）最大 70ms，（I> 短路耐受电流）最大 30ms，快速响应故障，减少设备损伤。
辅助功能：自带 2NO+2NC 辅助触点（用于分合闸状态指示）、弹簧储能 / 释放机械指示器、手动分合闸按钮；抽出式型号配备带闭门的摇入装置、摇入位置指示器及防插入锁，提升操作安全性。
2. 安装与结构设计

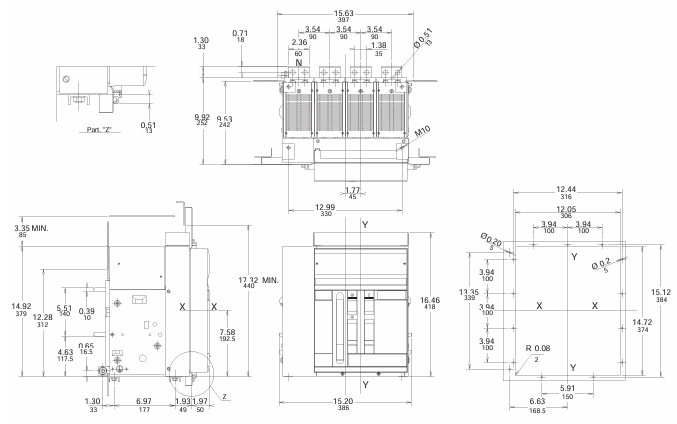

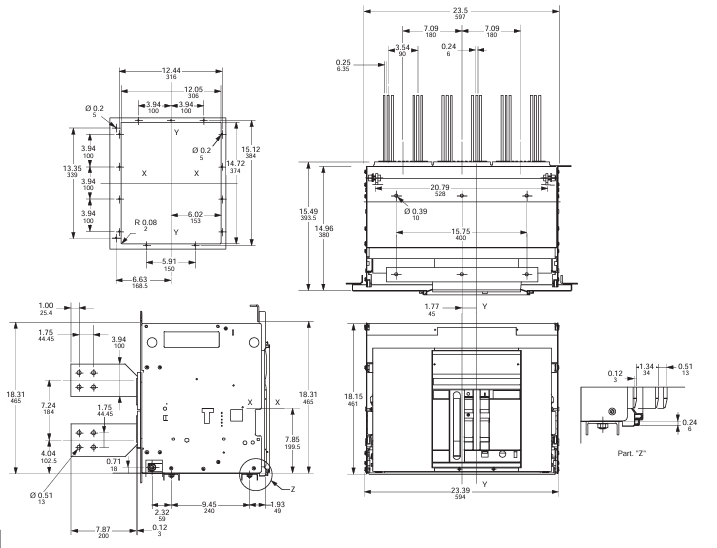

尺寸与安装：固定式 3 极型号高度约 418mm（16.46 英寸），深度 302mm（11.89 英寸）；抽出式深度增加至 396.5mm（15.61 英寸），支持 DIN 导轨或 19 英寸机架安装（需搭配安装套件）。
端子与布线：默认后水平端子，可选后垂直、前端子等类型（如型号中 “HH” 代表后水平、“HV” 代表后水平 - 垂直），适配不同开关柜布线需求；端子箱与电流互感器（CT）集成，简化现场接线。
冗余与可靠性：抽出式型号通过 “移动部分 + 固定部分” 分离设计，支持热插拔更换；关键部件（如滑动触点、脱扣单元）具备抗振动能力（7.35 m/S²，5-500Hz），符合 ISA S71.04 G3 级恶劣环境标准。
产品配置与可选附件
1. 基础配置分类
根据操作方式与功能，主要分为两类产品：
自动空气断路器：含脱扣单元与电流互感器，支持过流、短路等故障保护，分为固定式与抽出式，适配需要自动保护的配电回路。
非自动空气断路器（开关）：无脱扣单元与 CT，仅作为手动或电动操作的电源开关，同样提供固定 / 抽出式，适用于无需复杂保护的简单回路。
2. 可选附件（UL 与 IEC 通用）
附件类别 具体功能与型号示例 用途
电气附件 分励脱扣线圈（KE6S0，24VDC）、合闸线圈（KE6C6，110-120VAC）、弹簧储能电机（KE6M5，110-130VAC/VDC） 实现远程分合闸、自动弹簧储能
机械附件 按钮防护罩（KE6PG）、挂锁装置（KE6PD1）、机械计数器（KE6MC） 防止误操作、锁定断路器位置、记录操作次数
辅助触点 额外辅助触点（KE6A15，15 组）、位置指示触点（KE6PS1，5 组） 扩展状态监测信号、指示抽出式断路器位置
联锁与防护 机械联锁（KE6MLP，固定断路器底座）、透明前盖（KE6DC，IP54 防护） 实现多断路器联锁控制、提升防尘防水能力
测试与诊断 手持测试套件（K7TUT，适用于 PR111）、配置单元（PR010/T） 现场测试脱扣功能、配置脱扣参数
型号编码规则（以 UL 为例）
以 “E1S16XXXXXXXXXX” 为例，关键编码含义如下，便于根据需求选型：
框架尺寸：1=E1（3 极）、2=E2（3 极）、3=E3（3 极）、4=E4（3 极）、6=E6（3 极）；A=E1（4 极）、B=E2（4 极）等。
额定电流：08=800A、12=1200A、16=1600A、20=2000A、32=3200A、50=5000A。
分断能力：B = 基本、N = 正常、S = 标准、H = 高、V = 极高。
脱扣单元：A=PR111/P-LI、B=PR111/P-LSI、G=PR112/PD-LSI 等。
安装方式：B = 固定式、D = 抽出式（不含支架）。
附件编码：X = 无附件，A = 机械计数器、B = 机械脱扣指示、F=A+B 等，按需组合。
典型应用场景
电力配电：用于低压配电系统主干回路，保护变压器、母线等关键设备，适配 E4-E6 大电流型号。
工业设备：为电机、变频器等工业负载提供短路、过载保护，E1-E3 小尺寸型号适配开关柜紧凑布局。
商业建筑：作为配电房主开关，抽出式设计便于后期维护与更换。
合规与认证
安全认证：UL/UL-C 认证（适用于 Class I、Groups A-D、Division 2 防爆区域）、ATEX 认证（Ex nA IIC T4，Zone 2 区域）、IEC 60947-2 标准合规。
环保要求：符合 RoHS 指令，无卤素设计，减少有害物质排放，适配绿色工业场景。
