GE Digital Energy Hydran 201Ti 变压器 DGA 监测仪
时间: 2025-09-10浏览次数：
GE Digital Energy Hydran 201Ti 变压器 DGA 监测仪
GE Digital Energy Hydran 201Ti 变压器 DGA 监测仪
Hydran 201Ti 是 GE 数字能源推出的一款小型、易安装的连续式变压器油中溶解气体分析（DGA）监测仪，基于 IEEE® 标准 C57.104 提供核心监测数据，可作为变压器故障预警的首要防线，减少非计划停机风险，其最新 Mark IV 版本在设计、功能上均有优化，目前已拥有超 3 万台的销量及庞大装机基数。

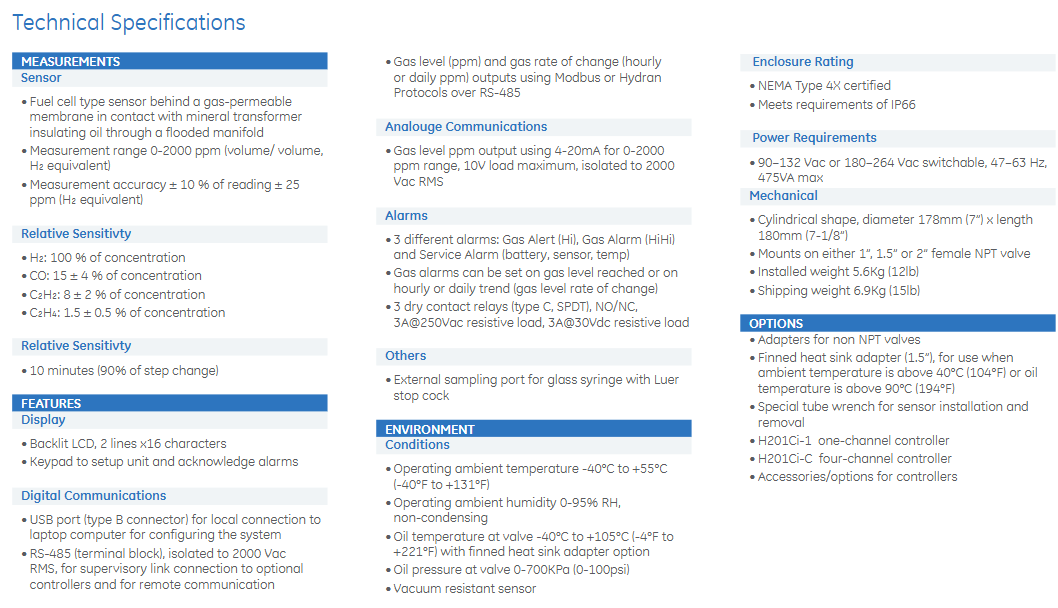

核心功能与技术特点
1. 气体监测能力
传感器技术：采用燃料电池型传感器，搭配透气膜，通过 “动态油采样” 技术与矿物变压器绝缘油接触，无需泵或额外管路；可选 5 年传感器质保。
监测范围与精度：H₂当量测量范围为 0-2000ppm（体积比），精度为读数的 ±10%±25ppm；响应速度快，90% 阶跃变化仅需 10 分钟。
气体敏感性：100% 响应 H₂（通用故障气体），同时对 CO（纸张过热）、C₂H₂（电弧放电）、C₂H₄（油过热）敏感，覆盖变压器所有主要故障根源。
2. 显示与操作
配备背光 LCD 显示屏（2 行 ×16 字符），可实时显示溶解气体 ppm 值。
自带键盘，支持设备设置与报警确认操作。
3. 通信功能
本地通信：设有 USB B 型接口，替代多数现场笔记本已取消的 RS-232 接口，方便本地连接电脑配置系统。
远程通信：
模拟输出：4-20mA 信号（对应 0-2000ppm 范围），最大负载 10V，绝缘等级 2000Vac RMS。
数字输出：通过隔离式 RS-485 接口，支持 Modbus 或 Hydran 协议，输出气体 ppm 值及每小时 / 每日气体变化率（ROC）。
干触点继电器：3 个 SPDT 型继电器（C 型），2 个用于故障气体报警，1 个用于服务报警，额定负载为 3A@250Vac 或 3A@30Vdc。
4. 报警与自检
可配置报警：支持两级气体报警（Alert 预警、Alarm 紧急），可基于气体 ppm 浓度或每小时 / 每日变化率设置；检测到异常故障气体水平时触发报警。
自动自检：每 15 天进行一次自检，若发现电源故障、油阀关闭、传感器或电池需更换等问题，将触发服务报警。
安装与兼容性
1. 安装特性
单阀安装设计，直接安装于变压器油阀，无需额外管路或泵；适配 1 英寸、1.5 英寸、2 英寸内螺纹 NPT 阀。
外形为圆柱形，直径 178mm（7 英寸），长度 180mm（7 又 1/8 英寸）；安装重量 5.6Kg（12 磅），运输重量 6.9Kg（15 磅）。
可选配件：非 NPT 阀适配器、鳍片散热适配器（当环境温度超 40°C 或油温超 90°C 时使用）、传感器安装 / 拆卸专用管扳手。
2. 控制器与组网
可连接可选控制器构建本地网络，支持 RS-485 “菊花链” 连接，最多可串联 32 个控制器或 201Ti 设备，总链长最大 1200m（4000 英尺），且所有设备可通过网络中任一控制器访问。
两种核心控制器：
Ci-1 单通道控制器：复制部分人机交互功能（气体值显示、报警按钮），适合 201Ti 安装在变压器高处阀门时使用，同时引出报警继电器触点和模拟输出，方便接线。
Ci-C 四通道控制器：可接收 4 台 201Ti 的气体 ppm 数据，提供单一通信点，无报警继电器和模拟输出，适合保护 3 台单相变压器 + 1 台备用变压器的场景。
3. 软件兼容
可与 GE 知名的 Perception Fleet 软件兼容，支持数据下载、趋势分析与管理，与其他 GE DGA 监测设备操作逻辑一致。
环境与电源要求
1. 环境适应性
工作环境温度：-40°C 至 + 55°C（-40°F 至 + 131°F）。
工作环境湿度：0-95% RH（无冷凝）。
阀门处油温：-40°C 至 + 105°C（-4°F 至 + 221°F，需鳍片散热适配器）。
阀门处油压：0-700KPa（0-100psi），传感器具备抗真空能力。
防护等级：NEMA 4X 认证，符合 IP66 要求。
2. 电源参数
交流供电：可切换 90-132Vac 或 180-264Vac，频率 47-63Hz，最大功耗 475VA。

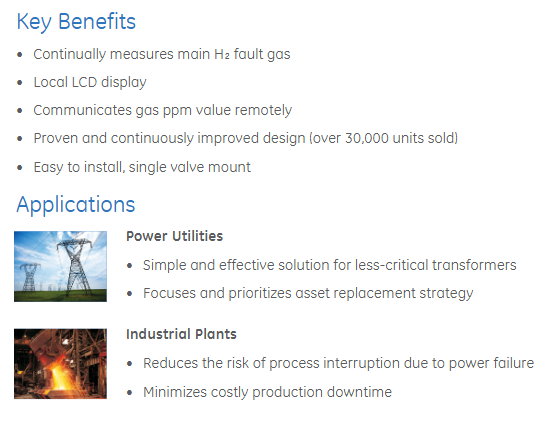

适用场景
1. 电力行业（Power Utilities）
为非关键变压器提供简单有效的监测方案。
辅助资产更换策略的聚焦与优先级排序，优化资产管理。
2. 工业厂房（Industrial Plants）
降低因电力故障导致的生产流程中断风险。
减少高额的生产停机损失，保障连续生产。
