ProSoft MVI56E-MNET/MNETXT 模块
时间: 2025-09-09浏览次数：
ProSoft MVI56E-MNET/MNETXT 模块
ProSoft MVI56E-MNET/MNETXT 模块
产品概述与核心定位
MVI56E-MNET/MNETXT 是一款单槽式 ControlLogix 背板兼容模块，核心功能是为 Rockwell Automation ControlLogix 处理器搭建与 Modbus TCP/IP 设备的通信桥梁，支持同时作为 Modbus TCP/IP 客户端（Master）与服务器（Slave），实现与 Modicon 可编程自动化控制器（PAC）及各类 Modbus TCP/IP 兼容仪表、设备的数据交互。
两款型号功能完全一致，仅适用环境有差异：
MVI56E-MNET：面向标准工业控制场景，满足常规环境需求；
MVI56E-MNETXT：专为 Logix-XT™控制平台设计，具备 conformal coating（防护涂层），可耐受极端温度与腐蚀性环境，适配严苛工业场景（如化工、户外设备）。

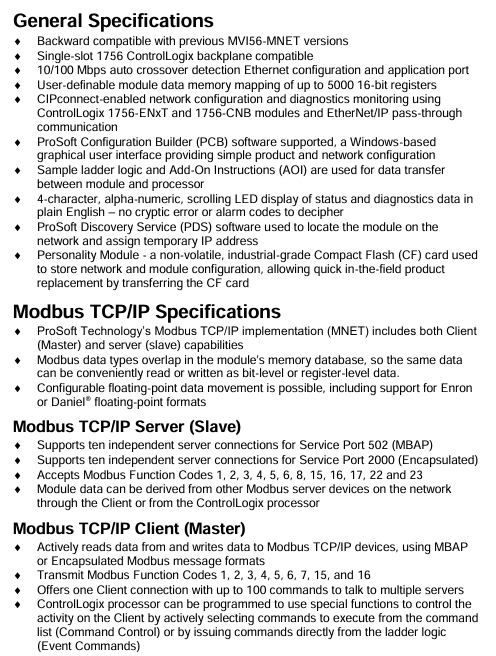

核心特性与优势
模块通过 “兼容性、集成性、易用性” 三大核心特性，降低工业通信部署与维护成本，具体如下：
特性类别 具体说明 核心优势
向下兼容 完全兼容早期 MVI56-MNET 模块，无需修改现有梯形逻辑程序或模块配置即可升级 避免升级时的二次开发成本，保护历史投资
RSLogix 5000 集成 通信功能可通过 RSLogix™ 5000 中的示例附加指令（AOI）或梯形逻辑文件实现集成 与 ControlLogix 控制系统无缝衔接，减少跨平台配置复杂度
图形化配置与诊断 支持 ProSoft Configuration Builder（PCB）软件，通过高速以太网端口实现线上 / 线下配置；内置 CIPconnect® 技术，可通过 1756-ENxT/1756-CNB 模块跨 EtherNet/IP™/ControlNet™网络远程管理 简化配置流程，支持远程运维，降低现场调试工作量
网络发现与 IP 管理 配套 ProSoft Discovery Service（PDS）工具，可快速定位网络中的模块并分配临时 IP 解决工业场景中模块 IP 配置繁琐问题，提升部署效率
非易失性存储 配备工业级 Compact Flash（CF）“个性模块”，存储网络与模块配置；模块故障时仅需转移 CF 卡即可完成替换 实现 “即插即用” 式更换，减少系统停机时间
直观状态显示 4 字符 Alpha-Numeric 滚动 LED 显示屏，用通俗英文显示模块状态、IP、端口信息及错误（无晦涩代码）；搭配 ERR/APP/OK 三色 LED 指示灯 故障可快速定位，降低运维排查难度
Modbus TCP/IP 通信能力
模块同时支持 Client（主动发起通信）与 Server（被动接收通信）模式，覆盖工业场景中 “控制端 - 设备端” 双向数据交互需求，具体规格如下：
1. Modbus TCP/IP Server（Slave，服务器模式）
连接能力：支持两类端口的独立连接，每类端口最多 10 个连接：
Service Port 502（标准 MBAP 协议）；
Service Port 2000（封装协议）。
支持功能码：Function Code 1（读线圈）、2（读离散输入）、3（读保持寄存器）、4（读输入寄存器）、5（强制单线圈）、6（预置单寄存器）、8（诊断）、15（强制多线圈）、16（预置多寄存器）、17（报告从站 ID）、22（掩码写寄存器）、23（读 / 写寄存器）。
数据来源：模块数据可来自 ControlLogix 处理器，或网络中其他 Modbus Server 设备（通过 Client 模式获取）。
2. Modbus TCP/IP Client（Master，客户端模式）
通信能力：1 个 Client 连接，最多支持 100 条指令，可与多个 Server 设备通信；支持 MBAP 或封装 Modbus 消息格式。
支持功能码：Function Code 1、2、3、4、5、6、7（读异常状态）、15、16。
控制方式：ControlLogix 处理器可通过两种方式控制 Client 行为：
指令控制（Command Control）：从指令列表中主动选择要执行的指令；
事件指令（Event Commands）：通过梯形逻辑直接下发指令。
3. 数据处理特性
内存映射：支持用户自定义最高 5000 个 16 位寄存器的数据内存映射，满足大容量数据交互需求。
数据灵活性：Modbus 数据类型在模块内存数据库中可重叠，同一数据支持按 “位级” 或 “寄存器级” 读写；支持浮点数据传输（含 Enron、Daniel® 浮点格式）。
软硬件规格

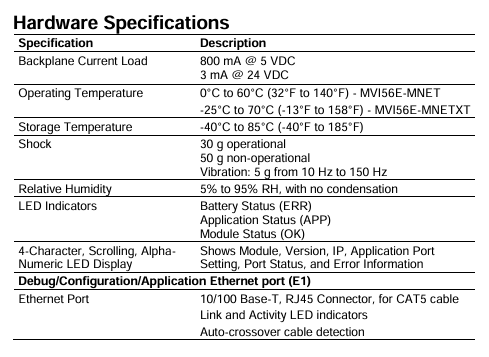

1. 硬件规格
规格类别 具体参数
背板兼容性 单槽 1756 ControlLogix 背板，支持本地机架与远程机架部署
背板电流负载 5VDC：800mA；24VDC：3mA
以太网端口（E1） 10/100 Base-T，RJ45 接口（适配 CAT5 电缆）；支持自动交叉线缆检测；带 Link/Activity LED 指示灯
环境参数（运行） - MVI56E-MNET：0°C~60°C（32°F~140°F）；
- MVI56E-MNETXT：-25°C~70°C（-13°F~158°F）（防护涂层 + 宽温设计）
环境参数（存储） -40°C~85°C（-40°F~185°F）
抗冲击性能 运行中：30g；非运行中：50g
2. 功能规格
数据传输优化：以最大 I/O 镜像块尺寸传输数据，提升吞吐量与更新速度。
模块识别：在 ControlLogix 处理器中被识别为 “I/O 模块”（非通信模块），适配系统原生 I/O 管理逻辑。
特殊功能支持：通过梯形逻辑中的 “块传输代码”，可实现模块状态读取、指令控制、事件指令等特殊操作。
衍生型号：提供 MVI56E-MNETR 型号（远程机架优化版），支持减小数据块尺寸，适配远程机架带宽受限场景。
