Foxboro™ I/A Series Model H90 工作站服务器
时间: 2025-09-09浏览次数：
Foxboro™ I/A Series Model H90 工作站服务器
Foxboro™ I/A Series Model H90 工作站服务器
产品概述与核心定位
Model H90 是一款2U 机架式服务器级工作站，预装 Microsoft Windows Server® 2008 R2（64 位）操作系统，核心定位为 Foxboro™ I/A Series 或 Foxboro Control System（FCS）的 “多用途应用平台”，同时承担控制站托管、数据采集监控、人机交互（HMI）、文件服务等任务，支持通过局域网（LAN）向远程客户端分发应用视图，适用于工业场景中对服务器性能、冗余性与安全性有高要求的中央控制需求。
1. 核心功能
多角色承载：可作为控制站（运行 I/A Series/FCS 控制软件）、数据采集站（处理各类现场设备数据）、人机界面站（显示图形与文本信息），同时支持文件服务与企业网络对接。
硬件冗余保障：标配冗余热插拔电源、冗余热插拔风扇，可选 RAID1/RAID5 磁盘阵列（含热备盘），避免单点故障导致系统中断。
外设扩展能力：支持最多 4 台显示器（含 USB 触摸屏）、4 个 USB 报警键盘（或 2 个串行 / GCIO 报警键盘）、外部 USB 软盘驱动器、打印机等，满足复杂人机交互需求。
安全防护套件：预装 McAfee® 全套安全软件，包括病毒防护、主机入侵防御、数据泄露防护等，符合工业安全标准（如 NERC CIP）。
2. 基础适配要求
软件依赖：需搭配 I/A Series S10 软件许可，支持 I/A Series 软件 v8.2-v8.8 或 Control Core Services（CCS）v9.0 及以上版本；预装最新版 Symantec System Recovery（SSR）服务器版软件，支持系统备份与恢复。
网络连接：通过双 PCIe 以太网网卡接入 I/A Series/FCS 的 Mesh 网络，同时可通过 2 个集成以太网端口连接非控制类信息网络（需遵循标准安全规范）。
关键特性与技术优势
1. 核心特性
特性类别 具体说明
高性能硬件配置 搭载 Intel Xeon 5650 处理器，标配 4GB ECC DDR-3 SDRAM（可扩展至 12GB，双 CPU 配置下最高 24GB），内部存储最高支持 8 块 300GB 硬盘（总容量 2.4TB），支持 SAS 接口与 RAID 阵列，满足工业控制对算力与存储的高要求。
全冗余设计 - 电源：2 个 750W 热插拔冗余电源（100-240VAC 宽幅输入）；
- 散热：冗余热插拔风扇，避免过热停机；
- 存储：RAID1（镜像）/RAID5（分布式校验）磁盘阵列，可选热备盘，防止数据丢失；
- 网络：双网卡冗余接入 Mesh 网络，保障通信连续性。
工业级安全防护 基于 McAfee® 软件套件构建多层防护：
- VirusScan with AntiSpyware Enterprise：实时查杀病毒与间谍软件，自动更新病毒库；
- ePolicy Orchestrator（ePO）：集中管理所有 McAfee 产品，统一分发策略与更新；
- Host Intrusion Prevention（HIP）：主动拦截零日攻击与未授权访问，支持端口控制与应用黑白名单；
- Data Loss Prevention（Device Control）：管控 Windows 7 工作站的硬件端口（软驱、光驱、USB 等），防止数据泄露。
灵活的远程扩展 支持通过Remote Graphics Unit（RGU，远程图形单元） 实现外设远距离部署：
- 采用光纤传输，支持 62.5/125μm 多模光纤（最远 70m）或 50/125μm 多模光纤（最远 150m）；
- 可远程连接 4 台显示器、5 个 USB 设备（键盘、鼠标、触摸屏等），满足控制室与设备现场分离的部署需求。
2. 与普通工业工作站的区别
对比项 Model H90 服务器 普通工业工作站
硬件冗余 电源、风扇、存储、网络全冗余 多为单电源、单硬盘，无冗余
性能上限 Xeon 处理器，最高 24GB 内存，2.4TB 存储 多为酷睿处理器，8GB 内存上限
安全套件 预装 McAfee 全套工业安全软件 基础杀毒软件，无入侵防御
远程扩展 支持 RGU 光纤远程（最远 150m） 仅支持短距离有线连接（＜10m）
适用场景 中央控制站、多客户端数据服务器 本地单用户操作站
硬件配置与扩展规格

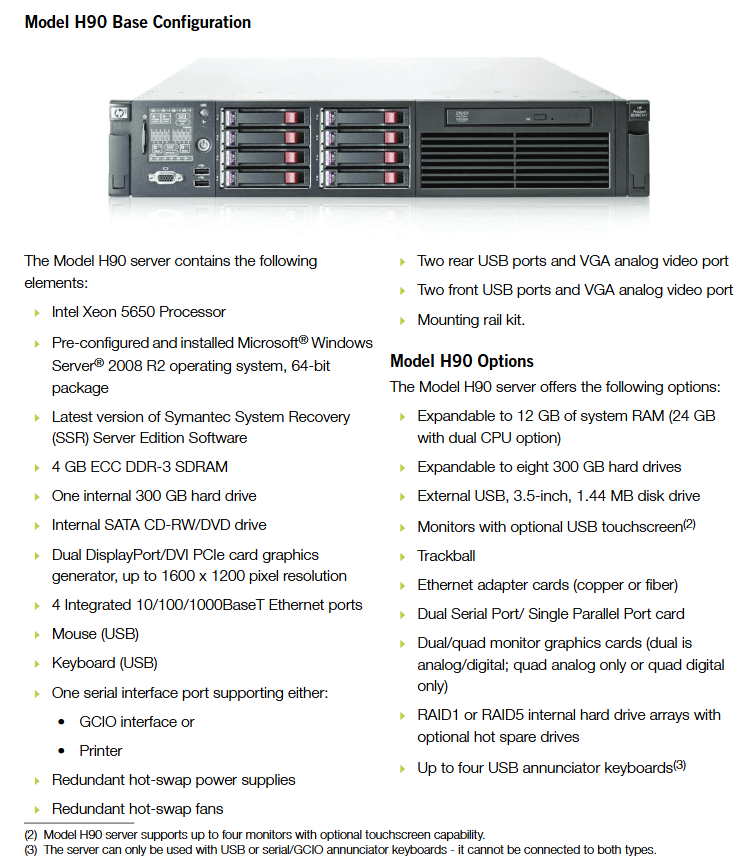

1. 基础配置与可选扩展
配置类别 基础配置 可选扩展
处理器 Intel Xeon 5650 双 CPU 配置（需搭配对应主板）
内存 4GB ECC DDR-3 SDRAM 扩展至 12GB（单 CPU）/24GB（双 CPU）
存储 1 块 300GB 内部硬盘，1 个 SATA CD-RW/DVD 驱动器 最多 8 块 300GB 硬盘；RAID1/RAID5 阵列 + 热备盘
显卡 双端口 DisplayPort/DVI PCIe 显卡（最高 1600×1200 分辨率） 双 / 四端口显卡（模拟 / 数字，最高 1920×1080 分辨率）
网络 4 个集成 10/100/1000Base-T 以太网端口；双 PCIe 以太网网卡（Mesh 网络） 额外铜缆 / 光纤以太网适配卡
外设接口 前 2 后 2 USB 端口；1 个串行接口（GCIO / 打印机）；VGA 视频端口 双串行 / 单并行端口卡；GCIO 接口模块（最多 2 个）；USB 集线器
显示器 支持 19/20.1/23/40 英寸 LCD 显示器 USB 触摸屏（最多 4 台）；RGU 远程图形单元

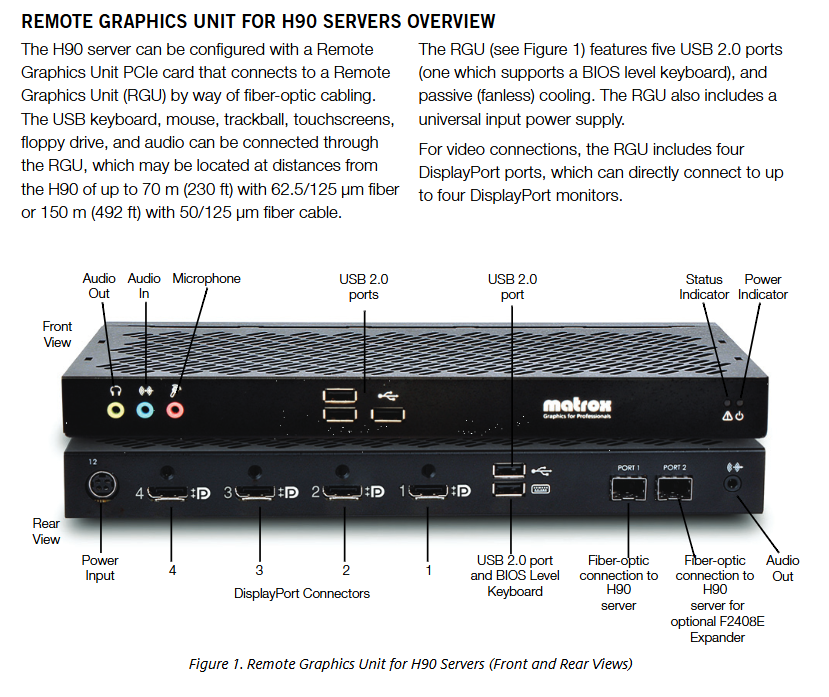

2. 远程图形单元（RGU）规格
RGU 是 H90 服务器的核心远程扩展组件，用于实现外设与服务器的远距离分离部署，关键参数如下：
RGU 参数 具体规格
型号选项 双端口套件（P0928DU）、四端口套件（P0928DV）
组成部件 RGU 单元（P0928DS）、PCIe 适配卡（P0928DT）、15m LC/LC 光纤跳线（P0972TP）
传输距离 - 62.5/125μm 多模光纤：最远 70m；
- 50/125μm 多模光纤：最远 150m；
- 单模 9/125μm 光纤：最远 1000m（用户自备）
接口能力 5 个 USB 2.0 端口（含 1 个 BIOS 级键盘端口）、4 个 DisplayPort 视频端口、音频输入 / 输出 / 麦克风接口
环境适配 工作温度 0-55℃，相对湿度 20%-80%（无冷凝），抗振动符合 NEBS Level 3（地震 4 区）
环境与合规性规格
1. 环境参数
环境类别 运行条件 存储条件
温度 10-35℃（50-95℉），海拔每升高 305m 温度上限降 1℃（最高 3050m） -30-60℃（-22-140℉）
相对湿度 10%-90%（无冷凝），湿球温度≤28℃ 5%-95%（无冷凝），湿球温度≤38.7℃
振动 运行：0.26G（5-350Hz）；存储：1.54G rms（10-250Hz）
冲击 运行：31G 半正弦冲击（2.6ms）；存储：71G 半正弦冲击（2ms）、27G 方波冲击
污染等级 符合 ISA S71.04 Class G1（轻度污染），适用于普通工业环境
2. 合规性认证
认证类别 具体标准
安全认证 - 美国：UL® 1950；
- 加拿大：CSA® C22.2 No. 60950-1；
- 欧盟：TUV EN60950-1
电磁兼容（EMC） - 加拿大：ICES Class A；
- 欧盟：CE EN55022 Class A、EN55024、EN61000-3-2/3；
- 激光安全：850nm 激光符合 21CFR Subpart J Class 1
工业安全标准 支持 NERC CIP 合规，通过 McAfee 安全套件满足工业控制网络安全要求
安装与部署要求
1. 物理安装
机架规格：2U 高度机架式设计，标配导轨套件，需安装在深度≥1000mm（39.4in）的商用机柜中（确保前后通风与线缆空间），不兼容 Invensys 标准工业机柜（如 Industrial Enclosure 32）。
散热要求：机柜需提供充足通风，确保内部环境温度不超过 35℃（95℉），避免风扇故障或高温导致性能下降。
远程部署：通过 RGU 可实现服务器与外设的远距离分离，显示器直接连接最远 100ft（约 30m），RGU 光纤连接最远 150m（50/125μm 光纤）。
2. 域控制器配置
若需启用集中式安全管理（如用户认证、策略分发），需将 1 台 H90 配置为主域控制器（运行 Microsoft Active Directory），建议搭配 1 台备用域控制器（避免单点故障）。
域控制器需专用，不可运行 I/A Series/FCS 应用或远程桌面服务，仅允许部署 McAfee ePolicy Orchestrator。
系统默认创建组织单元（OU）、安全组与组策略，详细配置参考《Security Enhancements User's Guide》（B0700ET）。
