Foxboro™ I/A Series FBM222 模拟输入模块
时间: 2025-09-09浏览次数：

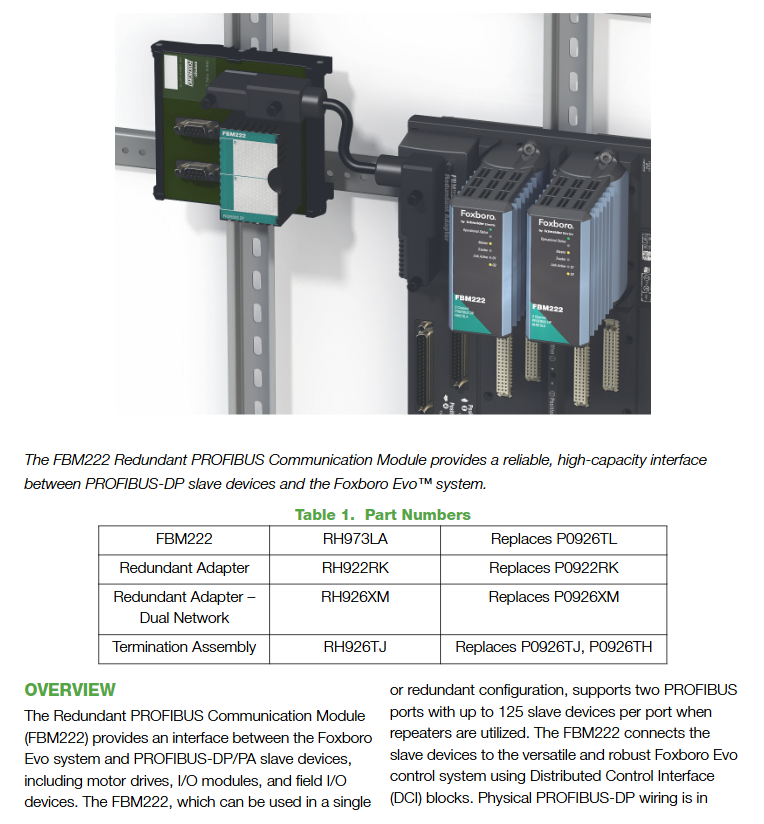

Foxboro™ I/A Series FBM222 模拟输入模块
Foxboro™ I/A Series FBM222 模拟输入模块
产品概述与核心定位
FBM222 是一款16 通道高集成模拟输入模块，核心功能是为 Foxboro™ I/A Series 分布式控制系统（DCS）采集现场 4-20mA 模拟信号（支持两线制 / 三线制变送器），同时通过 HART® 协议（叠加于 4-20mA 信号的数字通信）实现与现场设备的双向数据交互（如读取设备诊断信息、配置参数）。其定位为 “高密度、高可靠性的模拟信号 + HART 数字信号一体化采集中枢”，适用于石油、化工、电力等工业场景中需批量采集传感器 / 变送器数据的需求。
1. 核心功能与兼容性
信号双兼容：16 个通道均支持 “4-20mA 模拟信号” 与 “HART® 数字信号”，可混合接入不同类型现场设备（无需额外硬件切换）。
HART 通信能力：作为 HART 主机，支持 HART 协议 v5/v6/v7 版本设备，可执行 HART 通用指令、常用指令及设备专用指令（需搭配 Field Device Expert for HART 工具），但不支持 HART 突发模式。
基础适配要求：需搭配 I/A Series 软件 v8.2-v8.8 或 Control Core Services（CCS）v9.0 及以上版本，通过冗余 2Mbps 现场总线（Fieldbus）与 Fieldbus 通信模块（FCM）或控制处理器（FCP）连接，实现数据上传与指令下发。
供电灵活性：支持 “模块内部供电”（为两线制变送器提供 24VDC 电源）或 “外部独立供电”（适配三线制设备），外部供电时需通过 Cable Balun 模块抑制信号串扰。

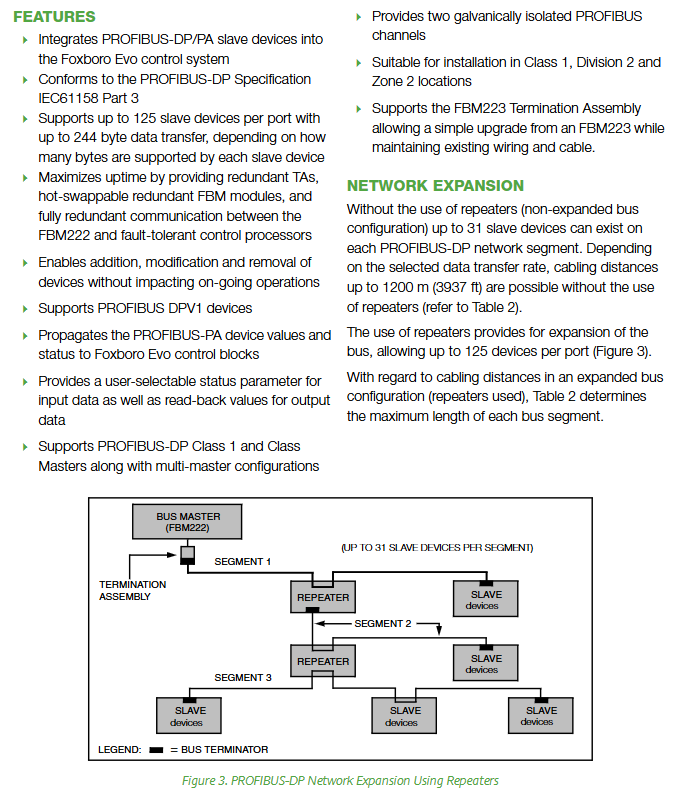

关键特性与技术优势
1. 核心特性
特性类别 具体说明
全隔离保护 实现三重隔离：16 个通道间互相隔离、通道与模块逻辑电路隔离、通道与接地隔离，可承受 600VAC 共模电压 1 分钟（无损坏），彻底避免信号干扰与设备烧毁风险。
高精度采集 采用 Sigma-Delta（Σ-Δ）模数转换器，每通道数据更新周期为 100ms，模拟量采集精度达行业高标准，满足过程控制对数据实时性、准确性的要求。
恶劣环境适配 外壳为挤压铝材质，符合 ISA S71.04 标准的Class G3（严苛工业环境） 要求，可耐受粉尘、湿度波动（5%-95% 无冷凝）、温度骤变（-20~70℃）等复杂场景。
热插拔与易维护 支持 “带电热插拔”，更换模块时无需断开现场接线、电源或通信总线；模块正面配备 LED 指示灯（运行状态、总线活性、通道通信状态），故障可直观定位。
通信冗余保障 接入冗余 2Mbps 现场总线（A/B 双路径），单路径故障时自动切换至备用路径，无通信中断，确保数据采集连续性。
2. 特殊组件：Cable Balun 模块
当多个通道采用外部共电源供电时，需通过 Cable Balun 模块维持 HART 通信线路平衡，防止近端串扰（内部供电通道无需此组件）。其核心参数如下：
组件信息 具体规格
型号 CBM-4
部件号 RH903SV
功能 每模块含 4 个 Balun 单元（1 个单元对应 1 条外部供电回路），最大增加 30Ω 回路电阻，抑制信号干扰
危险环境适配 若用于危险区域（如 Zone 2），需搭配本质安全栅（如 MTL 787S+）限制线路能量；外部电源可并联冗余电源，建议跨接电容滤除交流电干扰
功能与性能规格
1. 信号与通信参数
参数类别 具体规格
HART 设备兼容性 支持 HART® 协议 v5、v6、v7 版本的现场设备
输入电阻（含终端组件） 内部供电：302Ω；外部供电：282Ω
内部供电输出 24VDC±10%，输出阻抗 20Ω（含终端组件），单通道限流＜37mA（防过流）
现场总线通信 冗余 2Mbps Fieldbus，与 FCM/FCP 双向通信，通信距离最长 1.2km（无中继器）
通道容量 16 个独立模拟输入通道，支持两线制 / 三线制设备混合接入
2. 电源与功耗
电源参数 规格
输入电压 24VDC（冗余供电），允许 + 5%/-10% 波动
最大功耗 10.8W
最大散热 7.2W
3. 校准要求
模块与配套终端组件（TA）出厂已完成精度校准，无需定期现场校准，大幅减少维护工作量（仅需在模块故障更换后确认基础参数）。
硬件与安装规格
1. 核心硬件组件
组件类型 型号 / 部件号 关键参数
FBM222 模块 RH927AJ 重量：约 340g（12oz）；尺寸：高 102mm× 宽 114mm（含安装耳）× 深 104mm
终端组件（TA） RH924JH 材质：聚酰胺（PA，耐温 - 20~70℃）；接线类型：压缩式端子；重量：约 181g（0.40lb）；适配 16 通道信号接入
终端电缆 分两类材质：
- 聚氨酯 / PVC（Type 1 P/PVC）：适用于常规工业环境；
- 低烟无卤（Type 1 LSZH）：适用于对烟雾毒性、腐蚀性有要求的场景（如地铁、数据中心）
电缆接口 模块侧：37 针 D-subminiature（D 型）接口；TA 侧：25 针 D-subminiature 接口
2. 安装要求
安装类别 具体要求
模块安装 需安装在 200 系列标准模块化底板（如 RH101KF）上，底板支持水平 / 垂直 DIN 导轨安装，或通过安装套件适配 19 英寸机架；可与其他 200 系列 FBM 模块同底板安装
TA 安装 独立安装在 32mm 或 35mm DIN 导轨上，可与模块同柜或邻柜安装（终端电缆最长支持 30m）
接线规格 支持实心 / 多股导线（线径 0.2~4mm²/24~12AWG），带线耳的多股线（线径 0.2~2.5mm²）也可适配
环境与合规性认证
1. 环境参数
环境类别 运行条件 存储条件
温度 -20~70℃（-4~158℉） -40~70℃（-40~158℉）
相对湿度 5%~95%（无冷凝） 5%~95%（无冷凝）
海拔 工作：最高 3000m；存储：-300~12000m
抗污染等级 符合 ISA S71.04 Class G3，通过 EIA 364-65A Class III 混合气体暴露测试（耐受 10 年腐蚀环境）
抗振动 0.75g（频率 5~500Hz） -
2. 合规性认证
认证类别 具体标准
电磁兼容（EMC） 符合欧盟指令 2014/30/EU，EN 61326-1:2013 Class A（发射与工业抗扰度）
产品安全 - 美国 / 加拿大：UL/UL-C 认证，适用于 I 类 A-D 组 2 区、T4 温度代码的柜装系统；
- 欧盟：低电压指令 2014/35/EU、ATEX 指令 2014/34/EU（DEMKO 认证 Ex nA IIC T4，适配 Zone 2 危险环境）
国际安全 IECEx 认证（符合 IEC 60079 系列标准）
环保合规 符合欧盟 RoHS 指令 2011/65/EU 及修订版 2015/863、2017/2102（限制有害物质使用）
加州 65 号提案 产品含铅及铅化合物，可能导致癌症或生殖危害，详情可参考 www.P65Warnings.ca.gov

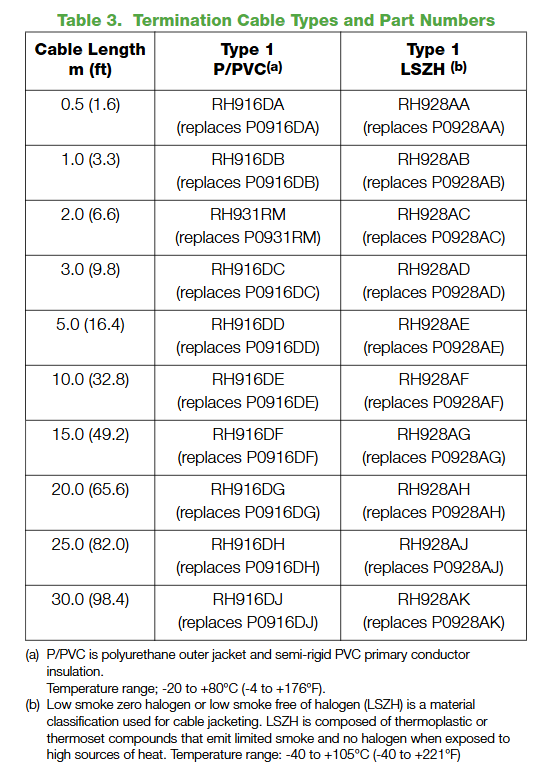

终端电缆选型表
终端电缆按材质与长度分类，常用规格如下（可覆盖 0.5~30m 安装距离）：
长度（m/ft） Type 1 聚氨酯 / PVC 电缆（部件号） Type 1 低烟无卤（LSZH）电缆（部件号）
0.5/1.6 RH916DA RH928AA
1.0/3.2 RH916DB RH928AB
2.0/6.6 RH931RM RH928AC
3.0/9.8 RH916DC RH928AD
5.0/16.4 RH916DD RH928AE
10.0/32.8 RH916DE RH928AF
15.0/49.2 RH916DF RH928AG
20.0/65.6 RH916DG RH928AH
25.0/82.0 RH916DH RH928AJ
30.0/98.4 RH916DJ RH928AK
