GE Multilin 469 电机保护系统
时间: 2025-09-09浏览次数：
GE Multilin 469 电机保护系统
GE Multilin 469 电机保护系统
产品定位与核心价值
GE Multilin 469 电机保护系统隶属于 SR 继电器家族，是一款专为中高压、大中型电机设计的集成式保护与管理设备，采用抽拉式结构，兼顾成本效益与行业领先的灵活性。其核心定位是为中大型三相电机（含高惯性、双速、降压启动电机）提供全面保护、精准控制、简化配置与先进通信功能，适用于工业场景中电机及驱动设备的安全运行管理，可通过定制化过载曲线、单 CT 差动保护等功能适配不同电机特性，同时借助电机参数自动配置器、多通信协议兼容等特性，降低部署与运维成本，提升设备可用性。

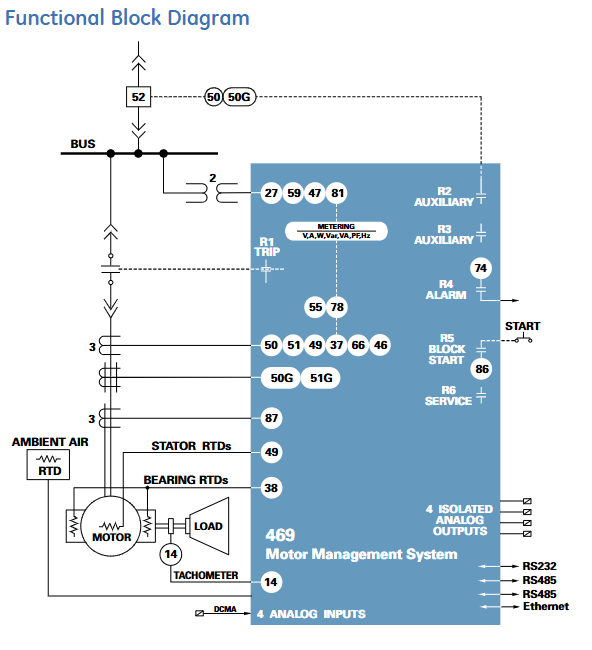

核心功能与保护特性
（一）全面的电机保护功能
热模型保护（核心保护机制）
多维度热管理：融合过载曲线（标准 / 定制 / 电压依赖型）、负序电流偏置（补偿转子额外发热）、冷热安全停滞比（定义电机稳态热容量使用率）、冷却时间常数（区分运行 / 停机状态的散热速率）、启动抑制与紧急重启（防止热容量不足时启动）、RTD 偏置（结合定子 RTD 温度修正热模型）六大核心元素，每 0.1 秒更新热容量使用率（TCU），精准模拟电机实际热状态。
过载曲线特性：提供 15 条标准过载曲线（乘数 1-15），电压依赖型曲线适用于高惯性负载，可根据系统电压动态调整加速阶段的热过载曲线，避免加速时间超安全停滞时间导致电机过热。
故障与异常工况保护
电气故障保护：涵盖定子差动保护（支持 6 CT 外部求和或 3 磁通平衡 CT 连接，区分启动 / 运行状态的跳闸阈值）、短路保护（移除故障电流直流分量，支持故障未清除时的二次跳闸备份）、接地故障保护（支持零序 CT、高灵敏度 CT、相 CT 剩余连接，双跳闸 / 报警阈值）。
工况异常保护：包括机械卡堵（检测转子堵转，启动时闭锁）、加速时间监控（防止异常长加速过程）、欠 / 过电压（电机启动 / 运行阶段独立阈值，支持 VT 熔断器故障时闭锁）、欠频率（20-60Hz 可调）、过扭矩（1.0-999999.9 Nm / 英尺磅可调，仅感应电机报警）、电流不平衡（检测负序电流比，含断相检测算法，双跳闸 / 报警阈值）等。
温度与硬件保护
RTD 温度监控：支持 12 路可编程 RTD 输入（兼容铂 100、镍 100/120、铜 10 等类型），监测定子、轴承、环境温度，每路 RTD 含报警、高报警、跳闸三级阈值，支持 RTD 跳闸表决与开路 / 短路故障报警。
其他硬件保护：含逆功率（防止电机倒拖发电）、欠功率（检测负载丢失）、功率因数异常（同步电机失步检测）、启动次数 / 启动间隔限制（防止过度启动损耗）等。
（二）控制与配置功能
灵活控制模式：支持双速电机保护（独立过载曲线）、降压启动监控（过渡电流 / 时间控制）、变频滤波（适配 VFD 场景下的模拟量精准采集）、模拟量输入差动计算（双驱动系统应用）、跳闸线圈监控等，满足不同启动方式与运行场景的控制需求。
简化配置工具：配备电机参数自动配置器，通过 6 步向导式操作完成参数设置；支持现场升级固件与参数，可选防化学腐蚀 / 潮湿环境的 conformal 涂层，提升设备适应性。
监控、计量与诊断能力
（一）高精度计量功能
电参数计量：实时监测相电流、差动电流、接地电流、平均电流、电流不平衡，相电压 / 线电压、平均电压、频率，以及有功 / 无功 / 视在功率、功率因数、电能（Wh/varh）、扭矩、需求值等，计量精度达 ±0.5%（电流 <2 倍 CT 时）、±1%（电流> 2 倍 CT 时）。
非电参数计量：12 路 RTD 温度（范围 - 50~250℃，精度 ±2℃）、电机转速（100-7200 RPM，支持感应式 / 霍尔传感器）、模拟量输入（4-20mA/0-20mA/0-1mA，精度 ±1% 满量程）。
（二）数据记录与诊断
事件记录器：时间戳记录系统事件，最多存储 256 条事件，便于追溯故障原因。
波形捕获：跳闸时记录 10 路波形（Ia/Ib/Ic/Ig/Diffa/Diffb/Diffc/Va/Vb/Vc），每周期 12 样本，共 64 周期数据，支持故障波形分析。
高级诊断：可选转子断条检测功能，通过电机电流信号分析（MCSA）持续监测转子健康状态，提前预警转子故障（如启动扭矩下降、过载、轴承磨损），支持可编程报警，实现预测性维护。
模拟测试：无需外部输入即可模拟预跳闸与故障工况（电流、电压、频率、RTD 温度等），简化调试与 commissioning 流程。
硬件规格与接口配置
（一）输入输出接口
电流与电压输入
电流输入：2 组三相 CT 输入（相电流 CT 支持 1A/5A 二次侧，需订货时指定；差动 CT 现场可编程 1A/5A），2 路接地 CT 输入（标准 CT 支持 1A/5A，高灵敏度 CT 支持 50:0.025A），CT 耐受能力达 80 倍额定电流 1 秒、40 倍额定电流 2 秒、3 倍额定电流连续运行。
电压输入：三相 VT 输入（支持星型 / 三角形连接，满量程 273V AC，精度 ±0.5% 满量程，频率范围 20-120Hz），支持 VT 熔断器故障检测。
数字与模拟接口
数字输入：9 路光隔离输入（5 路预定义：启动器状态、紧急重启、远程复位、参数访问、测试开关；4 路可分配：远程跳闸 / 报警、转速开关、振动开关、压力开关等），支持干触点或 NPN 集电极输入。
模拟输入 / 输出：4 路可配置模拟输入（支持 4-20mA/0-20mA/0-1mA，输入阻抗 226Ω±10%），4 路可配置模拟输出（订货时指定 4-20mA 或 0-1mA，精度 ±1% 满量程，4-20mA 最大负载 1200Ω，0-1mA 最大负载 10kΩ）。
输出继电器：6 组 Form-C 输出继电器（4 组非故障安全型，可分配跳闸 / 报警功能；1 组非故障安全型启动闭锁继电器；1 组故障安全型服务继电器，指示控制电源丢失或内部故障），支持闭锁功能，触点额定值最高达 10A 持续（DC 30V 300W、AC 250V 2770VA）。
（二）人机交互与通信
本地交互：40 字符显示屏（显示参数、实际值、故障 / 报警信息）、数字键盘（参数输入与导航）、22 个 LED 指示灯（系统状态、电机状态、输出继电器状态），支持 20 条用户自定义默认消息。
通信能力：标配 3 个串行端口（前置 RS232 用于调试，后置 2 个 RS485 用于远程通信），可选 10BaseT 以太网与 DeviceNet 端口；支持 Modbus RTU（串行端口）、Modbus TCP/IP（以太网端口），多端口可同时通信，以太网可接入局域网 / 广域网，替代多 - drop 有线网络，降低运维成本。
软件与运维支持
（一）EnerVista 软件套件
配置与调试工具：提供电机参数自动配置、固件升级、参数备份 / 恢复功能，支持波形与事件查看，简化故障诊断。
监控与集成工具：Viewpoint Monitoring 提供即插即用设备监控、单线图监控与控制、报警 annunciator、趋势报表；EnerVista Integrator 含 OPC/DDE 服务器、Multilin 驱动，支持与现有 HMI/SCADA 系统无缝集成。
维护工具：Viewpoint Maintenance 提供参数审计跟踪报告、设备健康报告、全面故障诊断，提升运维安全性与效率。
（二）抽拉式结构与 retrofit 支持
抽拉式设计：便于快速更换，减少停机时间，支持导线铅封防止未授权移除。
Retrofit 升级：通过 8 系列 Retrofit 套件，可在不修改现有面板开孔、重新布线或更改图纸的情况下，将旧款 SR 469 继电器升级为 869 电机保护系统，升级流程仅需 3 步（更新参数文件、移除旧继电器、插件式重新连接），最快 21 分钟完成，降低升级成本与系统停机时间。
技术规格与环境适应性
（一）关键技术参数
类别 规格细节
电流测量 CT 一次侧 1-5000A，二次侧 1A/5A；精度：电流 <2 倍 CT 时 ±0.5%，电流> 2 倍 CT 时 ±1%
电压测量 VT 变比 1.00-150.00:1，二次侧满量程 273V AC；精度 ±0.5% 满量程
RTD 测量 支持 4 种 RTD 类型，范围 - 50~250℃，精度 ±2℃，每路 3 级阈值（报警 / 高报警 / 跳闸）
通信速率 串行端口波特率 300-19200 bps，以太网 10Mbps
电源范围 低范围：DC 24-60V/AC 20-48V；高范围：DC 90-300V/AC 70-265V，功率 45VA（最大）
（二）环境与合规性
环境适应性：工作温度 - 40~+60℃，存储 / 运输温度 - 40~+80℃，湿度 0-95%（55℃无冷凝），防护等级 IP40（正面）/IP20（背面），污染等级 2。
合规认证：符合 EN60255 系列、IEC 61000 系列、UL508/UL1053、cULus 等标准，通过 ISO9001 质量体系认证，CE 认证（EN60255-5/27、EN61010-1 等）。
订货与配置选项
（一）基础型号与核心选项
基础单元：型号以 “469” 开头，后续代码区分关键配置：
CT 二次侧：P1（1A）、P5（5A）；
控制电源：LO（低范围：DC24-60V/AC20-48V）、HI（高范围：DC90-300V/AC70-265V）；
模拟输出：A1（0-1mA）、A20（4-20mA）；
扩展功能：D（DeviceNet）、E（增强型前面板）、T（增强型前面板 + 以太网）、H（防恶劣环境涂层）。
（二）可选配件
包括抽拉式手柄（带铅封）、RTD 传感器、不同规格 CT/VT、Retrofit 升级套件（含适配旧款 SR 继电器的端子块与深度缩减环）、EnerVista 软件套件等，可根据现场需求灵活选配。
