Honeywell System 57 5704 控制系统
时间: 2025-09-09浏览次数：
Honeywell System 57 5704 控制系统
Honeywell System 57 5704 控制系统
产品定位与核心功能
Honeywell System 57 5704 控制系统是一款用于工业气体检测的微处理器控制设备，隶属于 System 57 产品家族，核心功能是监测现场安装的工业气体探测器，实现多通道气体浓度监测、报警触发与系统管理，适用于室内非危险区域，不可暴露于雨水或湿气中，也未设计用于危险区域。系统支持催化式和 4-20mA 输入类型的气体传感器，具备灵活的报警配置、远程控制与自我诊断能力，可通过工程卡进行校准、维护与参数设置，同时兼容 Modbus 通信、事件打印等扩展功能。
系统组成与硬件规格
（一）核心硬件模块
四通道控制卡（Four Channel Control Card）
类型区分：分催化输入型（型号 05704-A-0144）与 4-20mA 输入型（型号 05704-A-0145），前者支持催化式气体传感器，提供恒定电流驱动（90-315mA 可调），后者适配 4-20mA 回路供电传感器，测量范围 0-25mA。
显示与指示：配备四部分液晶显示屏（25 段模拟条、4 位数字显示、4 位消息显示、图标区），4 个通道 LED（CHL1-CHL4）与 1 个 Attention（ATTN）LED，可通过 LED 闪烁频率 / 颜色区分 A1/A2/A3 报警、STEL/LTEL 报警、故障、抑制等状态。
核心参数：初始精度 ±1%，报警设定点分辨率 1% 满量程，电子漂移＜±3%/6 个月，工作电压 18-32V DC，催化型最大功耗 12.8W，4-20mA 型最大功耗 8.3W。
继电器接口模块

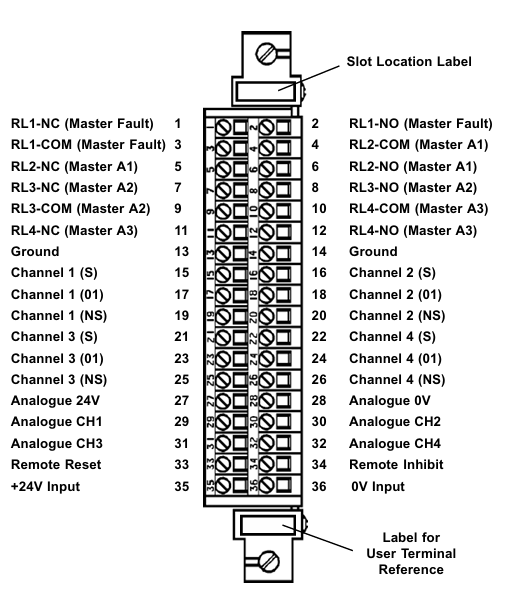

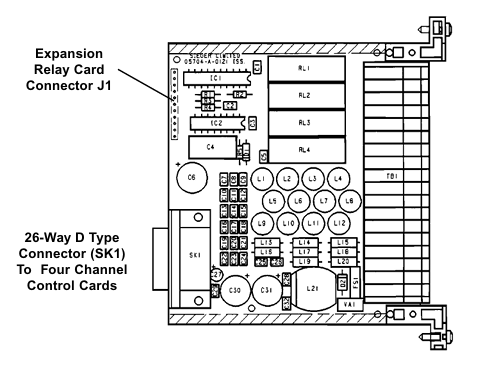

四继电器接口卡（Quad Relay Interface Card，型号 05704-A-0121）：提供 4 个单刀双掷（SPCO）继电器，支持 latch / 非 latch、通电 / 断电动作模式，继电器触点额定 5A@110/250V AC 或 32V DC，支持传感器与控制卡的接口连接，功耗最大 1.7W。

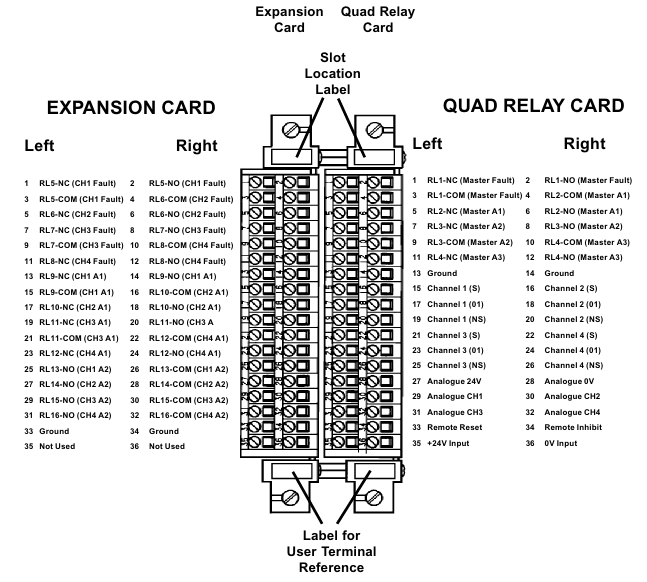

继电器接口组件（Relay Interface Assembly，型号 05704-A-0131）：由四继电器接口卡与扩展继电器卡组成，含 12 个 SPCO 继电器与 4 个单刀单掷（SPST）继电器，占用 2 个卡槽，最大功耗 6.5W，适用于需更多继电器输出的场景。
工程卡（Engineering Card，型号 05701-A-0361）
功能定位：系统配置、校准与维护的核心模块，配备绿色电源 LED、红色解锁 LED，以及方向键（上 / 下）、确认 / 取消键、功能键（BEAD mA、ALARMS、ZERO、SPAN 等）。
核心能力：支持传感器桥电流调节、报警阈值设置与继电器测试、零点 / 量程校准、系统时钟设置，可通过 RS232 接口连接打印机或 PC 进行配置与数据打印，功耗约 1.5W。
直流输入卡（DC Input Card，型号 05701-A-0325）
功能：提供系统直流供电接口，支持两路独立电源输入（如主电源与备用电池），具备二极管隔离与 10A 抗浪涌保险丝，端子支持 2.5mm²（14 AWG）导线，工作电压 18-32V DC。
其他模块
模拟输出模块：分电流吸收型（04200-A-0145）与电流源型（04200-A-0146），输出范围 0-20mA 或 4-20mA 软件可选，线性度 ±2% 满量程，支持 18-40V 外部供电。
扩展模块：包括事件打印模块（05701-A-0314）、Modbus 接口模块（RS232 型 05701-A-0313、RS485/422 型 05701-A-0312）、报警更新模块（05701-A-0309）等，用于扩展通信与报警功能。
（二）系统机架与机柜
机架（Rack）：分全 19 英寸与半 19 英寸宽度，支持前接线或后接线，含工程卡、直流输入卡与互连电缆（前接线型），材质为镀锌钢，接地端子 M5 螺柱，重量含模块约 287.6-217.6g（依型号）。
机柜（Cabinet）：分 8 通道（型号 05701-A-0452）与 16 通道（型号 05701-A-0451），材质为低碳钢，RAL 7015 深灰色，配备 knockout 电缆密封套（8 通道含 2 个 M25、8 个 M20 等），8 通道重 10kg，16 通道重 13.5kg。
（三）电源供应单元
AC-DC 电源单元：分 8 通道（型号 05701-A-0406）与 16 通道（型号 05701-A-0405），输入 85-264V AC（47-440Hz）或 110-340V DC，输出 24V DC±10%，可通过添加 50W 开关模块（型号 05701-A-0440）升级功率（8 通道最大 100W，16 通道最大 200W），具备过载保护（105% 额定负载触发，自动恢复），泄漏电流最大 0.75mA/50W 模块。
安装与接线要求
（一）环境与位置
仅室内使用，避免热源、湿气与物理损伤，环境温度 - 5-55℃（ATEX 认证系统为 0-55℃），湿度 0-90% RH（无冷凝），海拔≤2000m。
传感器安装需遵循气体密度特性（轻于空气的气体传感器装高处，重于空气的装低处），避免气流受阻处、角落静气区、热源附近，且需便于维护。
（二）布线与连接
传感器布线：需使用带接地外屏蔽的电缆，避免与交流电源线、电机等干扰源并行，电缆最大长度依传感器类型与导线截面积而定（如催化传感器用 2.5mm² 导线时最大 2500m，4-20mA 传感器用 2.5mm² 导线时最大 16000m），屏蔽层仅在机柜端接地。
电源与继电器布线：电源电缆电流额定需大于最大负载，继电器电缆若接交流电源需 5A 保险丝，直流输入卡与继电器接口卡端子支持 2.5mm² 导线，接线时需断电操作，避免短路。
（三）电源配置
系统总功耗需通过 “功率预算表” 计算，依传感器类型、通道数、模块配置而定；当催化控制卡超过 8 个时，建议通过四继电器接口卡单独供电，避免背板电流超过 8A 限制。
支持主电源与备用电池双输入，通过直流输入卡实现二极管隔离，备用电池需适配 18-32V DC 规格。
操作与维护流程
（一）基本操作（无工程钥匙）
控制卡复位与选择：短按 RESET/SELECT 键复位非活动报警、清除峰值显示；长按 1.5 秒选择控制卡，再通过工程卡上下键选择通道；长按 5 秒执行扩展复位（清除最大 / 最小读数、重置 STEL/LTEL 计时器）。
工程卡基础功能：可查看催化传感器桥电流（BEAD mA 键）、报警阈值（ALARMS 键）、传感器信号（SIGNAL 键）、系统时钟（CLOCK 键），无钥匙时无法执行校准、抑制等操作，超时 30 秒自动取消选择。
（二）工程操作（需插入工程钥匙解锁）
通道抑制（INHIBIT 键）：选择通道后按 INHIBIT 键切换抑制状态，抑制时通道 LED 常亮琥珀色，继电器锁定非活动状态，用于校准或故障排查时避免误报警。
校准流程
零点校准（ZERO 键）：确保传感器处于无气环境，按 ZERO 键，待信号稳定（消息显示 “STABLE”）后按确认键，系统自动将当前信号设为零点，若信号超范围则显示错误。
量程校准（SPAN 键）：适用于已校准过的传感器，按 SPAN 键设置目标量程浓度，通入对应浓度标准气体，信号稳定后确认，系统更新量程参数；新传感器需用 “1st SPAN” 键执行首次量程校准，记录初始灵敏度用于寿命监测。
报警与继电器测试：按 ALARMS 键可设置 A1/A2/A3/STEL/LTEL 阈值，切换至 “TEST” 模式后，通过上下键模拟气体浓度变化，验证报警 LED 与继电器动作是否正常，测试时需注意解除抑制以触发外部继电器。
（三）维护与故障处理
定期维护：建议每年检查端子紧固、LED 状态、传感器信号与报警功能，催化传感器需定期校准（依传感器手册），当催化传感器灵敏度降至初始值 50% 以下时，系统显示 “Lifetime Expired”，需更换传感器。
故障诊断：通过控制卡消息显示的错误代码（如 ER97 为 EEPROM 故障、ER87 为超量程故障、ER83 为桥电流故障）定位问题，结合 “故障排查表” 检查电源、接线、传感器状态，硬件故障需更换对应模块。
数据记录：可通过工程卡连接 RS232 打印机，长按上下键打印单通道状态或整机架汇总数据，包含传感器类型、校准日期、报警阈值、继电器配置等信息。
合规与安全要求
（一）认证与标准
符合 EN50054/57/58（可燃气体检测通用要求与性能）、EN50271（软件与数字技术）、EMC 指令 89/336/EEC（EN50270:1999）、低电压指令 73/23/EEC（EN 61010-1），ATEX 认证依据 EC 型式检验证书 BVS 04 ATEX G 001 X，适用于 Zone 2 危险区域（需配合经测试的外壳）。
（二）安全操作规范
安装与维护需由专业人员执行，断电后操作接线，避免传感器接线错误导致设备损坏；危险区域使用时需符合 EN 60079-14 安装标准，确保外壳防护等级与防爆要求；Modbus 读取的数据仅用于可视化或记录，不可用于安全相关控制，避免 Modbus 写操作。
六、订购与附件
核心模块订购型号：控制卡、继电器接口卡、工程卡、直流输入卡等核心模块型号明确，电源单元、机柜、机架需按通道数与安装需求选择（如 8 通道机柜 05701-A-0452、16 通道电源 05701-A-0405）。
可选附件：包括空白面板（05701-A-0365）、工程钥匙套件（05701-A-0550）、互连电缆（05704-C-0160）、液密接头套件等，扩展模块如 Modbus 接口、事件打印模块需单独订购。
