Schneider Electric Foxboro™ DCS FPS480-24 紧凑型电源
时间: 2025-09-09浏览次数：
Schneider Electric Foxboro™ DCS FPS480-24 紧凑型电源
Schneider Electric Foxboro™ DCS FPS480-24 紧凑型电源
产品定位与核心用途
Foxboro™ DCS FPS480-24 是施耐德电气推出的480W 紧凑型直流电源，隶属于 EcoStruxure 架构下的 Foxboro DCS 系统配套设备，核心功能是为 DCS 系统负载（如 FCP280 控制器、Compact/Standard 200 系列 I/O 子系统设备）提供稳定的 24V DC 供电，同时可扩展为外部现场设备供电。其设计适配 K13 系统外壳与 K14 系统及终端外壳，支持定制化配置（需满足功率消耗与瓦数要求），且通过 ATEX、UL、UL-C 等认证，可用于 Class 1, Division 2（北美）与 Zone 2（国际）危险区域，尤其适合工业恶劣环境下的 DCS 系统供电需求。
核心特性与优势
（一）宽范围输入与高效能
灵活输入适配：自动兼容交流（AC）与直流（DC）输入，AC 输入范围 85-264V AC（47-63Hz，单相），DC 输入范围 120-264V DC（108-119V DC 时输出降额至 90%），满足全球不同地区的电网电压标准，无需额外配置变压器。
高效率与节能：效率最高达 94%（230V AC 输入时），低能耗降低运行成本，基于平均电价与负载测算，投资回报率（ROI）可低于 2 年；内置功率因数校正（PFC）电路，AC 输入时功率因数接近 1（115V AC 时 0.98，230V AC 时 0.92），减少电网谐波干扰。
（二）安全保护与可靠性
多重保护机制
过流保护：双级电流限制，负载电流超 105% 额定值（25°C 下）且持续超 4 秒时自动关机；短路电流典型值 48A，输出恒流设定值约 32.5A，避免短路损坏设备。
过压保护：输出电压异常过高时自动关机，需断开输入电源（30 秒内）复位，排除故障后恢复供电。
隔离与绝缘：输入 - 输出、输出 - 机壳、输入 - 机壳间绝缘电阻＞100MΩ（500V DC 测试），绝缘强度满足工业安全标准，防止漏电风险。
环境适应性：外壳带保形涂层，防腐蚀；防护等级与环境耐受能力符合 G3 级恶劣环境标准，支持 - 25~70°C 工作温度（60-70°C 时负载线性降额至 75%），5-95% 相对湿度（无冷凝），海拔 - 300~3000m（存储海拔达 12000m），无需风扇，通过自然对流散热，减少机械故障点。
（三）危险区域合规性
认证齐全：UL/UL-C 认证（符合 UL60950-1、UL508 标准），ATEX 认证（Ex nA IIC T3），IECEx 认证，可用于 Class 1, Division 2（Groups A-D）、Zone 2（IIC 爆炸组）危险区域，作为 “关联设备” 为非易燃通信电路供电（需配合指定处理器模块，参考《DIN 导轨安装子系统用户指南》）。
技术规格
（一）输入与输出参数
类别 规格细节
输入规格 - AC 输入：85-264V AC（47-63Hz，单相），115V AC 时输入电流 4.5A，230V AC 时 2.3A
- DC 输入：120-264V DC（108-119V DC 降额 90%），输入电流 4.5A
- 启动电压：典型值 71.6V AC，关机电压：典型值 66.7V AC
输出规格 - 输出电压：24.0V DC（出厂设定 ±0.2V DC）
- 电压调节率：线调节率 96mV，负载调节率 240mV
- 输出电流：额定 20A（480W），60°C 时保持 20A，70°C 时降额至 15A（360W）
- 纹波与噪声：典型值 240mVpp，最大值 600mV（-25~0°C 时）
- 温度系数：<0.02%/°C
- 软启动时间：<1 秒（115V AC 输入）
- 保持时间：14ms（满功率，115/230V AC 输入）

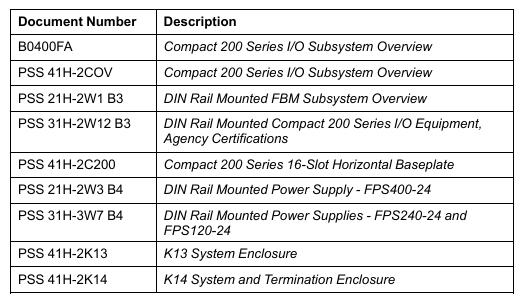

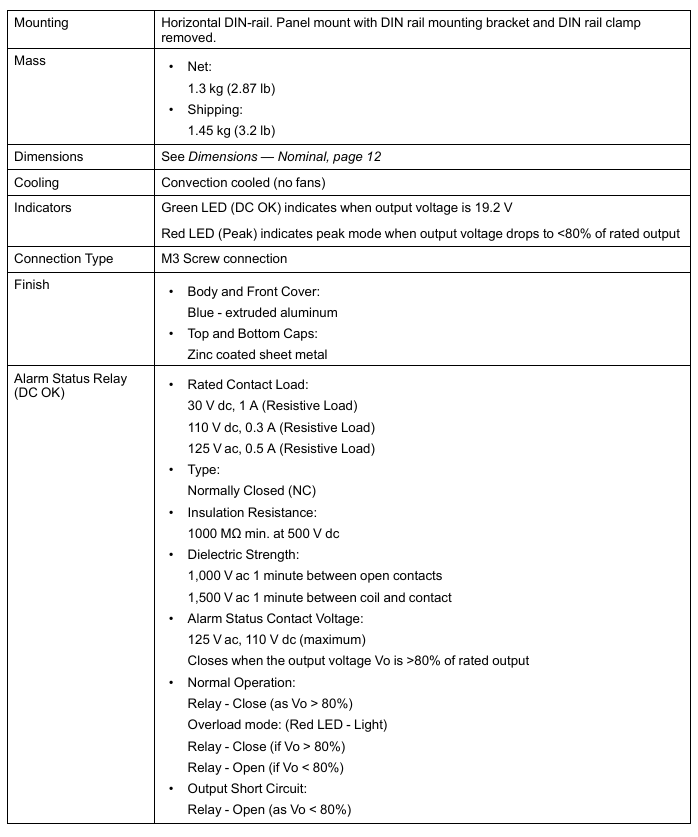

（二）物理与安装规格
安装方式：水平 DIN 导轨安装（标配 DIN 导轨支架与夹具），可拆卸支架后支持面板安装。
尺寸与重量：外形尺寸（ nominal）约 123mm（长）×88mm（宽）×82mm（高），净重 1.3kg（2.87lb），毛重 1.45kg（3.2lb），紧凑设计节省机柜空间。
连接方式：M3 螺丝端子连接，输入输出线缆需用户自备，推荐使用 14AWG（大电流回路）或 18AWG（小电流回路）导线。
（三）状态监测与报警
LED 指示：绿色 “DC OK” LED 表示输出电压＞19.2V（正常运行）；红色 “Peak” LED 表示输出电压＜80% 额定值（欠压或过载）。
继电器报警：“DC OK” 常闭（NC）继电器触点，输出电压＞80% 额定值时闭合，＜80% 时断开（如短路、过载、无输入电源时），可外接 FBM207b 等模块触发外部报警，继电器触点额定负载：30V DC/1A、110V DC/0.3A、125V AC/0.5A，绝缘强度 1000V AC（触点间）、1500V AC（线圈与触点间）。
环境与合规性
（一）环境耐受能力
环境指标 运行范围 存储范围
温度 -25~70°C（-13~158°F），60-70°C 时负载线性降额 -40~70°C（-40~158°F）
相对湿度 5-95%（无冷凝） 5-95%（无冷凝）
海拔 -300~3000m（-1000~10000ft） -300~12000m（-1000~40000ft）
振动 <19.6m/s²（2G） -
（二）电磁兼容（EMC）与安全认证
EMC 合规：符合 IEC/EN 60950、UL60950-1、UL508、Semi F47（仅 200V AC）等标准，传导发射（EN55022-B/CISPR22-B）、辐射发射（EN55022-B/CISPR22-B）、谐波电流（IEC61000-3-2 Class A）等指标达标，抗干扰能力包括：8kV 接触放电 / 15kV 空气放电（ESD）、2kV 电快速瞬变（EFT）、2kV 线对地 / 4kV 线对中性线雷击浪涌、10V 传导射频共模干扰等。
安全认证：UL 文件号 E45026，CSA 文件号 LR35579；ATEX 认证（Ex nA IIC T3），CENELEC 认证，满足危险区域使用要求；加州 65 号提案警告：产品含铅及铅化合物，可能导致癌症或生殖危害，详情可参考 www.p65warnings.ca.gov/。
五、配件与连接配置
（一）核心配件型号
配件名称 型号 用途
电源主机 RH101CR 核心供电单元，提供 24V DC/20A 输出
AC 输入端子块电缆 - 连接端子块与电源主机，需 1 根
电源至底板电缆 RH100DY（3.7m）、RH100DZ（0.6m）、RH100EA（1.0m） 连接电源与 Compact/Standard 200 系列底板，14AWG 支持 20A 电流
DC 配电组件 RH101BY 多底板连接时使用，实现电源分配
底板电源电缆（配电组件至底板） RH100EB（2.1m）、RH100EC（3.0m） 18AWG，直接连接配电组件与底板，最多支持 2 个底板直连
（二）连接注意事项
若仅连接 1-2 个底板，可直接使用 RH100EB/RH100EC 电缆；若连接超 2 个底板，需通过 RH101BY 配电组件分配电源，避免电流过载。
外部现场设备供电建议使用独立电源，避免非系统负载影响 DCS 系统供电稳定性；所有接线需使用 M3 螺丝端子紧固，确保接触可靠。
使用与维护要点
校准要求：电源出厂已预设 24.0V DC 输出，无需用户校准或电压调节，减少运维工作量。
故障处理：过压 / 过流关机后，需先断开输入电源（30 秒内），排查负载故障（如短路、过载）后重新上电恢复；“DC OK” 继电器断开时，需检查输出电压是否＜80% 额定值（19.2V DC），排查输入电源、负载或电源内部故障。
安装间距：为保证自然对流散热，电源周围需预留至少 76.2mm（3.0in）的通风间隙，避免与发热设备紧邻安装。
