Sakae-tsushin FCPS22AC、FCP22A、FCP30A 系列电位器
时间: 2025-09-09浏览次数：
Sakae-tsushin FCPS22AC、FCP22A、FCP30A 系列电位器
Sakae-tsushin FCPS22AC、FCP22A、FCP30A 系列电位器
产品整体定位与共性特征
Sakae-tsushin 推出的 FCPS22AC、FCP22A、FCP30A 系列均为单圈导电塑料伺服安装电位器，核心适配工业控制、自动化设备等场景中对精度与稳定性有要求的调速、调压需求，且均符合 RoHS 环保标准，具备 “无油金属轴承（部分型号）”“无限分辨率”“低接触电阻变化” 等共性优势，机械行程均为 360° 无限制旋转，适配持续调节场景。
各型号核心参数对比
（一）基础规格与尺寸差异
型号 尺寸特点（关键维度，单位：mm） 重量 轴承类型 功率 rating
FCPS22AC 整体尺寸：20（长）×11.5（宽）×8.2（高），安装孔：2×M2（深度 5），轴相关尺寸：1.57±0.2（两处）、最大 0.8（轴径相关） 约 20g 无油金属轴承 1.0W

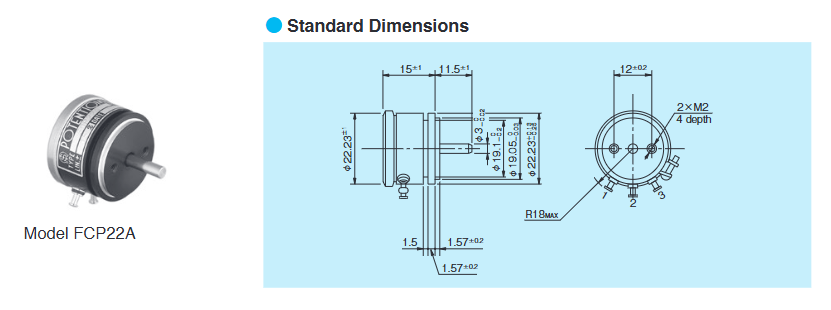

FCP22A 整体尺寸：15（长）×11.5（宽）×12±0.2（高），安装孔：2×M2（深度 4），外径：φ22.23（+0.13/-0.25）、φ19.05/φ19.1，圆弧半径 R18MAX 约 15g 未明确标注（默认伺服安装适配结构） 1.0W

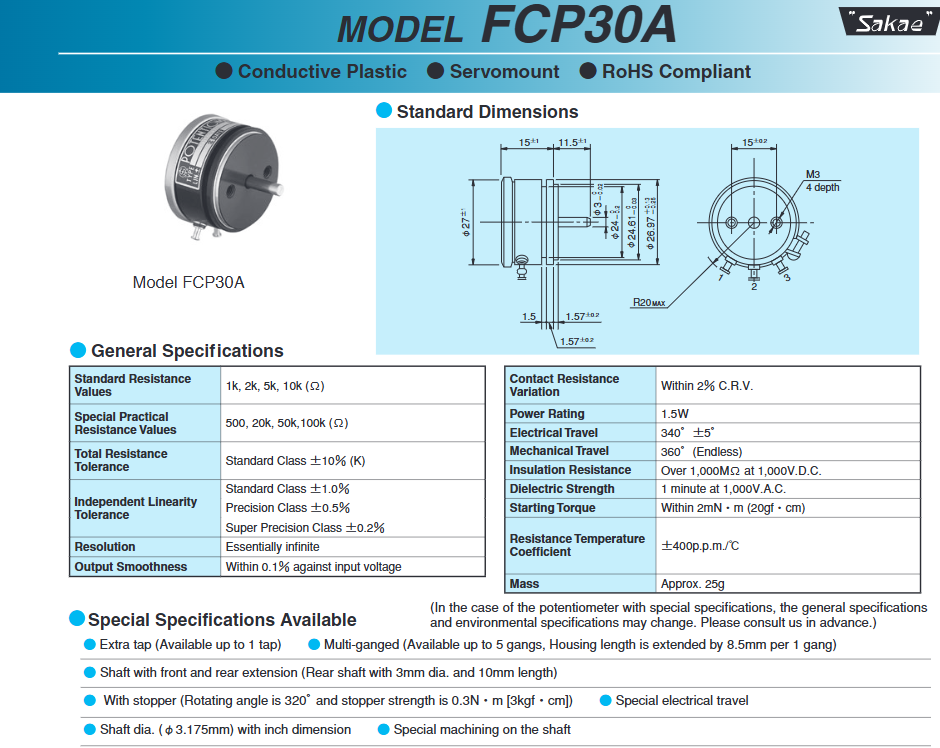

FCP30A 整体尺寸：15（长）×11.5（宽）×15±0.2（高），安装孔：M3（深度 4），外径：φ26.97（+0.13/-0.25）、φ27±1/φ24，圆弧半径 R20MAX 约 25g 未明确标注（默认伺服安装适配结构） 1.5W
（二）电气性能差异
性能指标 FCPS22AC FCP22A FCP30A
标准电阻值 1k、2k、5k、10k Ω 1k、2k、5k、10k Ω 1k、2k、5k、10k Ω
特殊电阻值 500、20k、50k、100k Ω 500、20k、50k、100k Ω 500、20k、50k、100k Ω
总电阻公差 标准级 ±15%（L）、精密级 ±10%（K） 标准级 ±10%（K） 标准级 ±10%（K）
独立线性公差 标准级 ±1.0%、精密级 ±0.5% 标准级 ±1.0%、精密级 ±0.5%、超精密级 ±0.25% 标准级 ±1.0%、精密级 ±0.5%、超精密级 ±0.2%
电气行程 320°±5° 320°±5° 340°±5°（行程最长，调节范围更广）
绝缘电阻 500V DC 下＞1000M Ω 1000V DC 下＞1000M Ω（绝缘性能更强） 1000V DC 下＞1000M Ω（绝缘性能更强）
介电强度 500V AC 下耐受 1 分钟 1000V AC 下耐受 1 分钟（抗电压击穿能力更强） 1000V AC 下耐受 1 分钟（抗电压击穿能力更强）
启动扭矩 ≤5mN·m（50gf·cm） ≤1.5mN・m（15gf・cm）（扭矩最小，调节更顺滑） ≤2mN·m（20gf·cm）
电阻温度系数 ±400p.p.m./℃ ±400p.p.m./℃ ±400p.p.m./℃
共性特殊规格选项（全系列适用）
各型号均支持定制化规格，满足特定场景需求，主要包括：
额外抽头：最多支持 1 个抽头，适配多档位固定电压 / 电阻输出需求。
轴延伸设计：前后轴延伸（后轴默认直径 3mm，FCPS22A/FCP30A 长度 10mm，FCPS22AC 长度 20mm），适配特殊安装空间的连接需求。
限位器：加装后旋转角度限制为 320°，限位强度：FCPS22AC 为 0.9N・m（9kgf・cm），FCP22A/FCP30A 为 0.3N・m（3kgf・cm），防止过度旋转导致设备损坏。
特殊电气行程：可根据需求定制非标准电气行程（默认 320°±5° 或 340°±5°）。
轴径与加工：支持特殊轴径（如 φ3.175mm 英制尺寸、φ6.35mm）及轴身特殊加工（如开槽、滚花等）。
多联结构：FCP22A/FCP30A 支持最多 5 联结构，每增加 1 联，外壳长度增加 8.5mm，适配多通道同步调节场景。
注意事项
定制规格影响：若选择特殊规格（如多联、特殊轴、定制行程），电位器的通用规格（如绝缘电阻、扭矩）和环境适应性可能发生变化，需提前与厂商沟通确认。
安装与使用：需根据各型号安装孔尺寸（如 FCPS22AC 为 2×M2，FCP30A 为 M3）选择适配螺丝，避免过度拧紧损坏外壳；电气连接时需匹配功率 rating（如 FCP30A 最大 1.5W），防止过载烧毁。
环境适配：未明确标注防水、防尘等级，默认适用于干燥、无腐蚀性气体的室内工业环境，恶劣环境需额外防护。
