ABB LD 810HSE Ex 基金会现场总线连接设备
时间: 2025-09-09浏览次数：
ABB LD 810HSE Ex 基金会现场总线连接设备
ABB LD 810HSE Ex 基金会现场总线连接设备
产品核心定位与基础属性
（一）产品身份与功能定位
ABB LD 810HSE Ex 是一款基金会现场总线（FOUNDATION™ Fieldbus）连接设备，注册为 HSE 协议规范的 42c 类设备，核心功能是作为 FF 高速以太网（FF-HSE）子网与 FF-H1 链路之间的网关，实现不同总线类型间的数据交互与设备管理，同时支持设备冗余，保障工业控制场景下的通信稳定性。

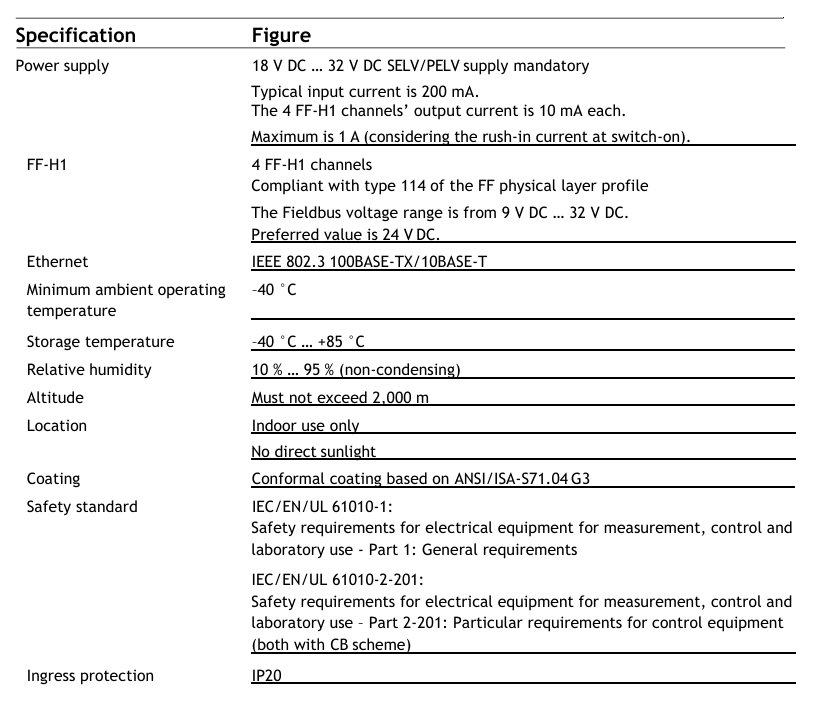

（二）物理与安装特性
防护等级：IP20，仅适用于室内环境，需避免阳光直射，且无抗冲击保护与 IP54 防护能力，在危险区域安装时需搭配符合 IEC/EN 60079-0 第 26.4 节要求的防护外壳（具备抗冲击与对应 IP 等级）。
安装方式：DIN 导轨安装，适配工业控制柜内标准化安装场景。
供电要求：需 24V DC 供电（供电范围 18V DC - 32V DC，且必须为 SELV/PELV 电源），典型输入电流 200mA，4 个 FF-H1 通道每通道输出电流 10mA，最大电流 1A（含开机冲击电流）。
核心功能与通信能力
（一）网关核心功能
H1 链路管理：支持最多 4 条独立 FF-H1 链路，每条链路中设备可作为链路主站（Link Master）与 SM 时间发布器（SM Time Publisher），负责识别 H1 链路上连接的设备、通过 HSE 对 H1 设备进行系统管理与网络管理配置，同时可访问 H1 设备的功能块。
数据转发与告警分发：实现 H1 链路间的过程数据转发、H1 与 HSE 子网间的双向过程数据转发，以及 H1 设备发送的告警与事件的分发，确保工业过程数据在不同总线层级间高效流转。
HSE 侧管理功能：集成系统管理代理（System Management Agent）、网络管理代理（Network Management Agent）与 FMS 服务器（提供 H1 设备对象访问能力），支持基于 HSE 规范的简单网络时间协议（SNTP）服务器（用于 SM 时间同步），但不支持简单网络管理协议（SNMP）；可通过 Web 服务器实现维护功能，包括连接设备与 H1 电源模块的固件更新（支持 http/https 协议）。
（二）通信性能与限制
1. HSE 侧最大限制
指标 数值
已配置 HSE 会话数 64
已配置 HSE 虚拟通信关系（VCRs）数 400
自动 HSE 会话数 32
自动 HSE 虚拟通信关系（VCRs）数 128
H1-H1 数据转发数 64
2. 单条 H1 通道最大限制
指标 数值 说明
总连接数（VCRs） 128 单条 H1 通道中源 / 宿、客户端 / 服务器、发布者 / 订阅者类型的 VCRs 总数不得超过此值
宿连接数（告警接收） 10 -
客户端 + 服务器数 39 + 1 -
发布者 + 订阅者数 100 -
LAS 调度表数 2 -
子调度表数 4 -
每个子调度表的序列数 64 -
每个序列的元素数 4 -
LAS 调度表域大小 2000 字节 -
3. 其他通信特性
H1 链路：支持 H1 设备活动列表（H1 Live List），记录设备节点地址、PD 标签与设备 ID；支持 H1 端口 MIB（管理信息库）的访问，但限制 H1 网络侧的写入权限；FF-H1 物理层符合 114 类规范，现场总线电压范围 9V DC - 32V DC（推荐 24V DC）。
以太网：兼容 IEEE 802.3 标准，支持 10Mbit/s 或 100Mbit/s 速率，满足工业以太网通信需求。
危险区域适用性与合规性
（一）危险区域认证与适用场景
1. 北美认证（cULus）
若设备标签标注相关信息，可用于 1 类 2 区（Class 1, Division 2）、A/B/C/D 组危险区域或非危险区域。
2. 欧洲与国际认证（ATEX、IECEx）
适用标准：依据 IEC 60079-0:2011（修订版 6，含 2012/2013 年修正）、IEC 60079-11:2011（修订版 6，含 2012 年修正）、IEC 60079-15:2010（修订版 4）及对应的 EN 标准评估。
危险区域适用：若设备标签或技术文档标注相关信息，搭配经测试的外壳后，可用于 IIA/IIB/IIC 爆炸组、T4 温度等级的 2 区（Zone 2）气体爆炸环境。
防爆标识：IECEx 标识为 “Ex nA [ic] IIC T4 Gc”，ATEX 标识为 “II3G nA [ic] IIC T4 Gc”，其中 “[ic]” 防爆方式仅适用于 FF-H1 现场总线接口；符合 2014/34/EU 指令要求，安装时需严格遵循 IEC/EN 60079-14 等危险区域系统安装标准。
（二）其他合规性
安全标准：符合 IEC/EN/UL 61010-1（测量、控制和实验室用电气设备安全要求 - 第 1 部分：通用要求）与 IEC/EN/UL 61010-2-201（第 2-201 部分：控制系统特殊要求），且通过 CB 体系认证。
涂层标准： conformal 涂层符合 ANSI/ISA-S71.04 G3 标准，提升设备抗环境干扰能力。
系统集成与环境适应性
（一）ABB Ability™ IT 系统集成

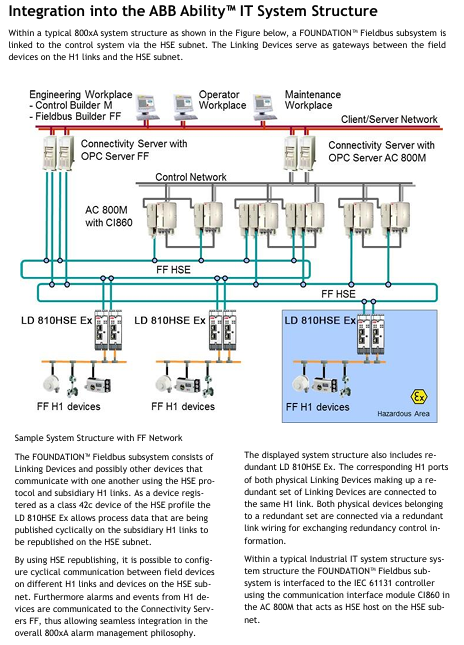

典型集成架构：在 ABB 800xA 系统中，基金会现场总线子系统通过 HSE 子网与控制系统连接，LD 810HSE Ex 作为 H1 链路现场设备与 HSE 子网的网关；AC 800M 控制器通过通信接口模块 CI860（作为 HSE 主机）实现与 HSE 子网的交互，工程工作站（Control Builder M）、操作维护工作站等通过 FF 连接服务器（带 OPC 服务器）访问现场总线数据。
冗余集成：支持 LD 810HSE Ex 设备冗余，冗余设备对的对应 H1 端口连接至同一条 H1 链路，且通过冗余链路布线交换冗余控制信息，提升系统可靠性；H1 链路上的周期性过程数据可通过 HSE 转发至 HSE 子网，实现不同 H1 链路设备与 HSE 子网设备的周期性通信，同时 H1 设备告警与事件可上传至 FF 连接服务器，融入 800xA 系统告警管理体系。
（二）环境适应参数
环境指标 范围
工作温度 -40°C - +70°C
存储温度 -40°C - +85°C
相对湿度 10% - 95%（无冷凝）
海拔高度 不超过 2000m
