ABB Ability™ Symphony® Plus MR 系列（Melody Rack）控制系统
时间: 2025-09-08浏览次数：
ABB Ability™ Symphony® Plus MR 系列（Melody Rack）控制系统
ABB Ability™ Symphony® Plus MR 系列（Melody Rack）控制系统
产品核心定位与价值
ABB Ability™ Symphony® Plus MR 系列（又称 Melody Rack）是一款模块化、高可用性、易配置的高效控制系统，主要面向发电、水处理等工业领域，核心目标是通过灵活的架构与强大的功能，帮助用户提升生产控制效率、最大化流程可用性、降低维护成本，同时支持快速响应市场需求变化，适配不同规模工厂的自动化任务。
传统生产设施需维护多个独立控制器子系统，而 MR 系列通过可扩展控制器平台整合多功能能力，兼具开放性与高可用性，可避免多系统兼容问题，减少整体运维复杂度，为企业资产带来更高回报率。
核心功能与技术特性
1. 灵活的硬件架构与 I/O 系统
（1）模块化组装与安装方式
部署形式：支持分布式 DIN 导轨安装，可结合本地 I/O 或远程 I/O（如 ABB S800、S900 系列及其他 PROFIBUS 远程 I/O），适配集中式或分散式系统布局；
安装兼容：提供机柜安装、DIN 导轨安装、19 英寸机架安装三种方式，可在同一项目中组合使用，方便现有设施升级改造；
空间优化：本地 I/O 模块封装密度高，能最小化安装空间，减少机柜占用成本。

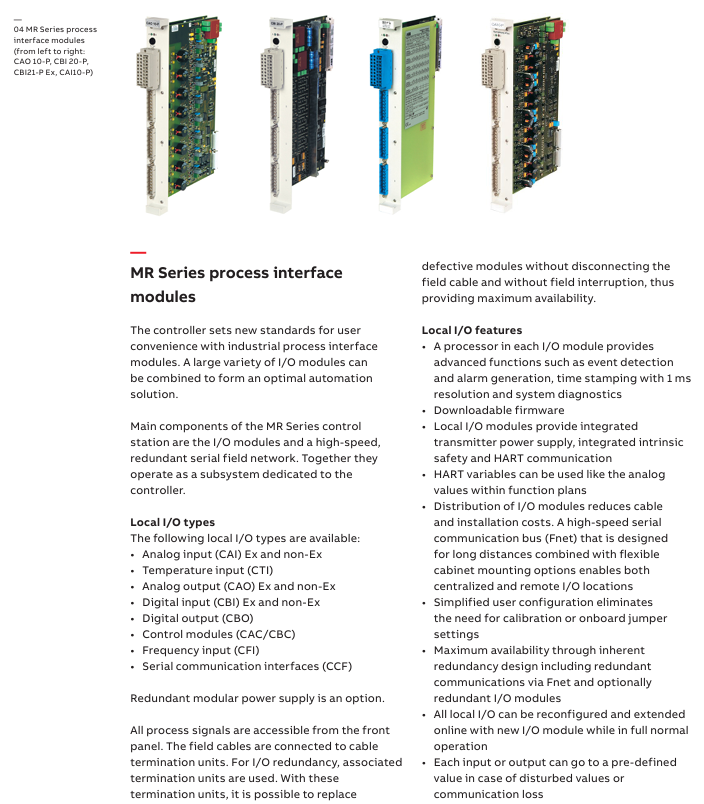

（2）全面的 I/O 类型与功能
MR 系列提供丰富的本地 I/O 模块，覆盖工业场景常见信号需求，且支持本质安全（Ex i）设计与 HART 通信，具体类型及特性如下：
I/O 模块类型 具体分类 核心功能
模拟量输入（CAI） Ex 版 / 非 Ex 版 集成变送器电源、1ms 分辨率时间戳、信号监测与滤波，支持 HART 变量与模拟量同等使用
温度输入（CTI） - 精准采集温度信号，适配不同工业测温场景
模拟量输出（CAO） Ex 版 / 非 Ex 版 提供连续控制信号，支持故障状态下预设值输出
数字量输入（CBI） Ex 版 / 非 Ex 版 事件检测、报警生成，1ms 时间戳，适配开关量信号采集
数字量输出（CBO） - 控制外部执行器（如电磁阀），支持冗余配置以提升可用性
控制模块（CAC/CBC） CAC 10-P（闭环输出）、CBC 11-P（驱动控制） CAC 用于连续控制器、PI 步长控制器等；CBC 用于开关执行器、电机驱动等，可独立于控制器运行
频率输入（CFI） - 采集频率信号，适配转速、流量等参数监测
串行通信接口（CCF） - 扩展 Modbus、PROFIBUS 等外部通信，支持第三方设备接入
（3）I/O 冗余与维护便利性
冗余设计：支持 I/O 模块冗余、通信总线（Fnet，高速串行总线）冗余，电源模块也可选择冗余配置，确保无单点故障；
在线维护：通过专用接线端子单元，更换故障 I/O 模块时无需断开现场电缆、不中断生产流程；
在线扩展：可在系统正常运行时重新配置或新增 I/O 模块，无需停机，保障流程连续性。

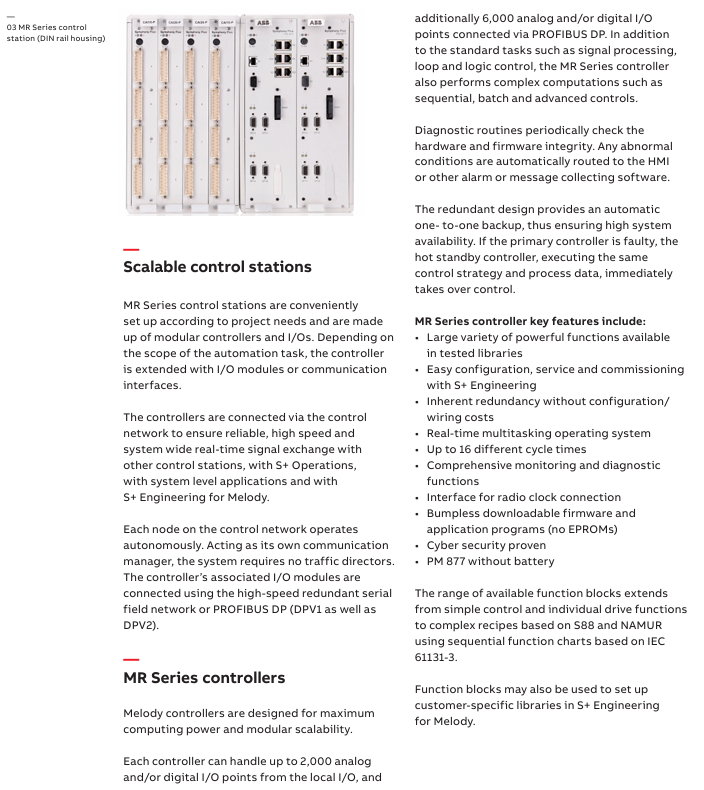

高性能控制器与控制能力
（1）控制器核心参数与功能
MR 系列控制器（以 PM877 为代表）具备强大的计算与控制能力，适配复杂工业场景，关键特性包括：
I/O 处理能力：单控制器可处理本地 I/O（2000 个模拟量 / 数字量点）+PROFIBUS DP 远程 I/O（6000 个模拟量 / 数字量点），总计 8000 个 I/O 点；
控制功能覆盖：支持开环 / 闭环控制、顺序控制、批量控制、高级控制（如基于 S88 标准的配方管理、NAMUR 标准的故障处理），满足发电、水处理等领域复杂控制策略；
运行性能：搭载实时多任务操作系统，支持 16 种不同周期时间，控制器间时间同步精度达 0.5ms，事件顺序（SOE）时间戳分辨率 1ms，确保实时性与数据准确性；
诊断与安全：定期检测硬件与固件完整性，异常状态自动上报至 HMI 或报警系统；符合网络安全标准（DSAC），无电池设计降低维护成本，且性能比前代产品（CMC 50/60）提升，功耗比 PM875/876 降低 50%。
（2）冗余保障与无缝切换
控制器采用 “热备用” 冗余设计，无需额外配置或接线：
主控制器与备用控制器同步运行相同控制策略与过程数据；
若主控制器故障，备用控制器立即接管控制，实现 “无扰切换”，保障系统可用性（平均无故障时间高）。
标准化通信与网络架构
（1）多层级通信网络
MR 系列采用分层、功能细分的网络架构，确保控制实时性与操作灵活性，具体层级如下：
网络层级 核心功能 技术特性
控制网络 实现控制器间、控制器与 I/O 模块间的实时信号交互，闭环控制与保护信号传输 冗余高速串行网络，无需路由配置，支持远程通信，不受操作层消息流量影响
操作网络 连接工程工作站（S+ Engineering）、操作工作站（S+ Operations）、系统服务器 传输可视化数据、配置信息、维护指令，支持多用户同时访问
现场总线接口 对接第三方设备与智能电子设备（IED） 支持 PROFIBUS DP（DPV0/DPV1/DPV2）、Modbus RTU/TCP、IEC 61850（电气子系统集成）
（2）关键通信接口能力
PROFIBUS DP：单控制器支持 2 条 PROFIBUS 线路，每条线路可冗余，传输速率 9.6kbit/s~12Mbit/s 可调，支持 PROFIBUS-DP/PA 转换器，适配 Ex 区域设备；
Modbus：本地接口卡提供 Modbus RTU，控制器内置 Modbus TCP，单控制器支持 128 个 Modbus TCP 服务器、16 个 Modbus TCP 从站，方便对接第三方仪表、PLC；
IEC 61850：直接集成电气子系统的智能电子设备（IED），无需额外网关，简化发电领域电气与控制一体化设计。

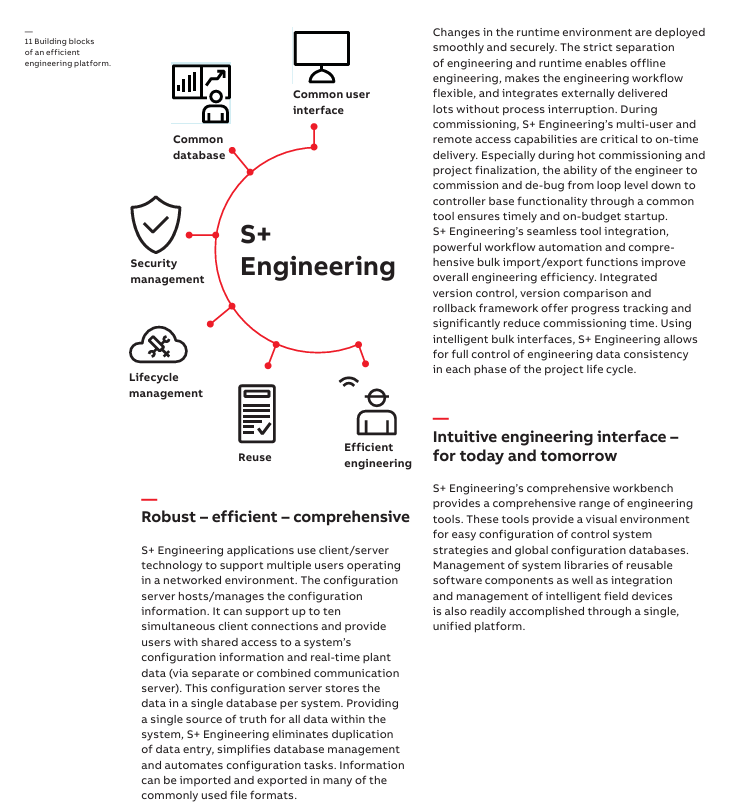

高效工程工具与软件支持
（1）S+ Engineering for Melody 工程平台
该平台是 MR 系列的核心配置工具，通过客户端 - 服务器架构实现高效工程管理，核心优势包括：
单源数据管理：系统配置信息存储于单一数据库，消除数据重复录入，确保数据一致性，支持常见文件格式（如 Excel）的导入 / 导出；
多用户协作：配置服务器支持 10 个客户端同时连接，工程师可远程调试（从回路级到控制器基础功能），适合热调试与项目收尾阶段高效推进；
版本与生命周期管理：集成版本控制、版本对比、回滚功能，支持离线工程设计，避免在线修改对生产的影响；支持旧模块（如 CMC 50/60/70、PM875/876）替换为新模块（如 PM877），无需更改现有拓扑与控制逻辑；
功能块库：提供经现场验证的强大功能块库，覆盖简单控制（如 MAX/MIN、2 取 3 逻辑）、复杂控制（如多边形曲线、批量配方），支持用户自定义功能块库，基于 IEC 61131-3 标准的顺序功能图（SFC）编程。
（2）现场设备集成
通过标准化的 FDT/DTM（现场设备工具 / 设备类型管理器）接口，实现现场设备 “即插即用”，配置与诊断信息可通过控制网络传输至系统层，支持资产优化与设备管理应用。
系统兼容性与生命周期优势
1. 向后兼容与平滑升级
MR 系列遵循 ABB “无淘汰演进”（evolution without obsolescence）理念，确保新旧系统兼容：
硬件兼容：新 I/O 模块、控制器（如 PM877）与前代模块（如 CMC 系列）在安装尺寸、功能接口上兼容，现有 I/O 卡可保留使用（支持 375kBaud 与 2Mbit 卡）；
软件支持：S+ Engineering for Melody 提供旧模块替换工具，无需重新编写控制逻辑，仅需更新固件即可扩展新功能（如新增 IEC 61850 接口）；
投资保护：用户可复用 decades 积累的工厂专属控制策略与操作流程，避免升级时 “推倒重来”，降低资本与人力成本。
2. 行业应用与案例规模
MR 系列在发电与水处理领域应用广泛，截至文档发布（2018 年）：
已为全球超过 60,000 兆瓦的新建发电项目提供控制解决方案；
装机量覆盖多种机组类型，如 NEU（50 台）、NAS（40 台）、CEU（860 台）、MED（120 台）等，总计超过 1200 台设备在运行，验证了技术成熟度与可靠性。
