Powell PowlVac® Series 4 真空断路器
时间: 2025-09-08浏览次数：
Powell PowlVac® Series 4 真空断路器
Powell PowlVac® Series 4 真空断路器
产品核心概况
PowlVac® Series 4 真空断路器是美国鲍威尔工业（Powell Industries）推出的新一代金属铠装真空断路器，适用于 5kV 至 38kV 中高压电力系统，其设计源于 1982 年首款 PowlVac 断路器，经过多代升级优化，兼具紧凑性、高可靠性与低维护性。产品主打 “Powered by Safety®” 理念，提供多种定制化选项（如窄体设计、手动 / 自动齿条传动、智能监测设备），可适配现有设备空间限制，满足工业、电力等领域的中高压电路保护需求。

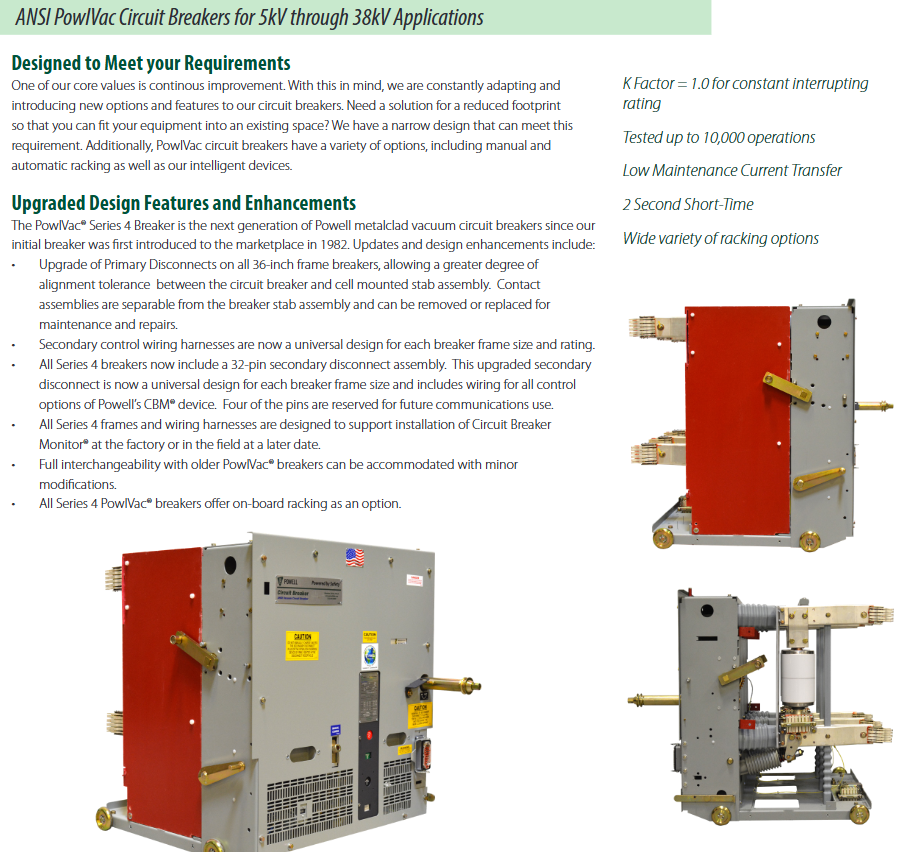

核心设计升级与特性
（一）关键设计升级
作为新一代产品，Series 4 在结构、兼容性与可维护性上进行了多项优化，核心升级点如下：
一次侧断开组件优化：所有 36 英寸框架断路器的一次侧断开组件升级，提升断路器与柜体安装插针组件的对准公差，降低安装难度；触点组件与断路器插针组件可分离，便于维护和更换，减少停机时间。
二次控制线束通用化：针对每种断路器框架尺寸和额定值，二次控制线束采用统一设计，简化备件管理与维修更换流程。
32 针二次断开组件升级：所有 Series 4 断路器均标配 32 针二次断开组件，该组件针对每种框架尺寸统一设计，包含鲍威尔 CBM®（Circuit Breaker Monitor）设备所有控制选项的接线；其中 4 个引脚预留，用于未来通信功能扩展。
支持智能监测设备集成：所有 Series 4 框架和线束均设计为可在工厂或现场后期安装 CBM®（断路器监测器），无需大规模改造，提升设备智能化与状态监测能力。
向后兼容性：通过 minor 改造，可与旧款 PowlVac® 断路器完全互换，降低现有系统升级成本。
（二）核心功能特性
紧凑设计：提供窄体（PowlVac-ND®）型号，满足 “减小占地面积” 需求，适配现有设备空间限制。
齿条传动选项：所有 Series 4 断路器均可选配 “机载齿条传动（on-board racking）”，支持手动或自动两种传动方式，提升操作便利性。
高耐用性：短路开断电流额定值系数 K=1.0（恒定开断额定值），经测试可实现 10,000 次操作，使用寿命长。
低维护电流传输：电流传输组件设计优化，减少维护需求，降低运维成本。
短时耐受能力：具备 2 秒短时耐受能力，可承受短时短路电流冲击，保障系统稳定。
详细技术参数（电压等级与额定值）

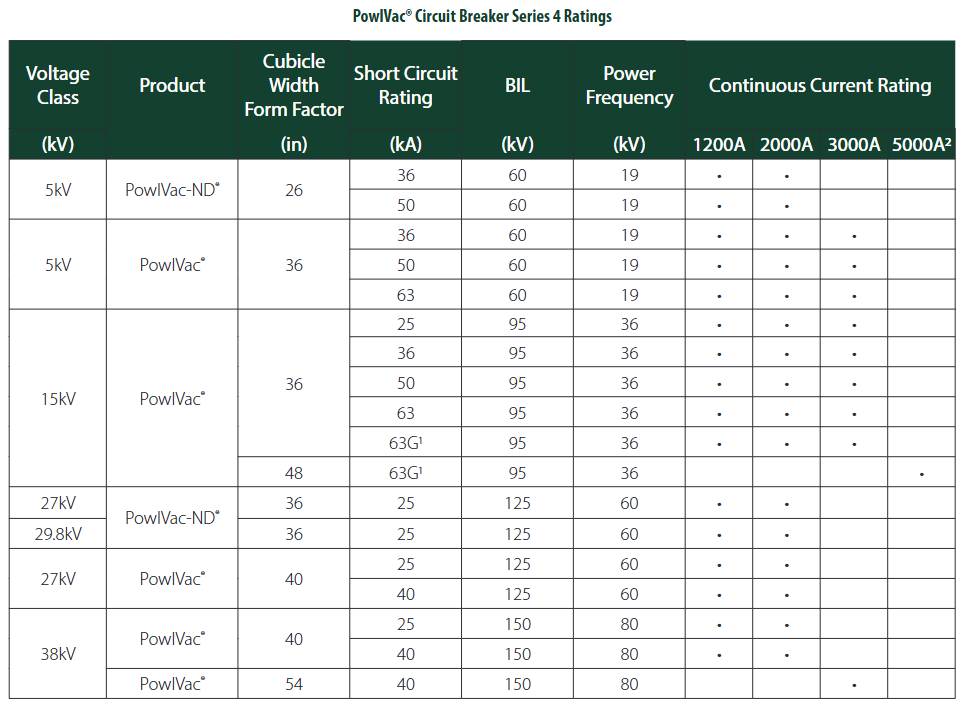

PowlVac® Series 4 断路器按电压等级分为 5kV、15kV、27kV、29.8kV、38kV 等类别，不同类别对应不同的框架尺寸、短路额定值与持续电流额定值，具体参数如下表所示（“・” 表示该规格支持对应持续电流）：
电压等级（kV） 产品型号 柜体宽度（英寸） 短路额定值（kA） 雷电冲击耐受电压（BIL，kV） 工频耐受电压（kV） 持续电流额定值（A）
1200A 2000A 3000A 5000A²
5kV PowlVac-ND® 26 36 60 19 • • - -
5kV PowlVac-ND® 26 50 60 19 • • - -
5kV PowlVac® 36 36 60 19 • • • -
5kV PowlVac® 36 50 60 19 • • • -
5kV PowlVac® 36 63 60 19 • • • -
15kV PowlVac® 36 25 95 36 • • • -
15kV PowlVac® 36 36 95 36 • • • -
15kV PowlVac® 36 50 95 36 • • • -
15kV PowlVac® 36 63 95 36 • • • -
15kV PowlVac® 36 63G¹ 95 36 • • • -
15kV PowlVac® 36 48 63G¹ 95 36 - - •
27kV PowlVac-ND® 36 25 125 60 • • - -
29.8kV PowlVac-ND® 36 25 125 60 • • - -
27kV PowlVac® 40 25 125 60 • • - -
27kV PowlVac® 40 40 125 60 • • - -
38kV PowlVac® 40 25 150 80 • • - -
38kV PowlVac® 40 40 150 80 • • - -
38kV PowlVac® 54 40 150 80 - - • -
注：1. 63G 表示符合 C37.013 标准测试的发电机额定断路器；2. 5000A 断路器适用于固定式金属封闭应用，需配备隔离开关。
