UE 54 系列压力、真空与温度开关
UE 54 系列压力、真空与温度开关
产品核心概况
UE（United Electric Controls）54 系列是一款兼顾可靠性与低成本的 OEM 级开关产品，涵盖压力、真空、温度三大监测类型，提供单 / 双 SPDT（单刀双掷）输出选项，支持封闭式（NEMA 1 防护）或开放式（骨架式）结构设计。产品凭借紧凑尺寸与灵活配置，已在医疗设备、实验室仪器、消防保护、加热设备等多领域实现现场验证，可满足不同场景下的安全报警与停机控制需求。
核心特性
尺寸与配置灵活性：
紧凑体积，适配空间受限的 OEM 应用；
输出可选 1 路或 2 路 SPDT 快动开关，双开关量程分离度最高可达 100%，支持 “常开” 或 “常闭” 接线；
设定方式可选参考刻度盘（直观调节）或内六角螺丝（精准微调），满足不同操作习惯。
连接与防护选项：
压力连接：可选 1/4 英寸 NPT（公 / 母）、1/2 英寸 NPT（母），部分型号提供聚砜材质 1/2 英寸 NPT（公）×1/8 英寸 NPT（母）转接件；
温度组件：配备 6 英尺铜或 304 不锈钢毛细管，黄铜浸入式探杆，填充无毒油液；
防护等级：封闭式型号（如 J54、B54）符合 NEMA 1 标准，开放式型号（带 “S” 后缀，如 J54S）无防护，适配定制化外壳场景。
性能优势：
高精度：温度设定点随环境温度变化（50°F/28°C）偏移通常小于量程的 1%，压力 / 温度设定点重复性达 ±1% 满量程（610-614 压力型号为 ±1.5%）；
抗干扰：可承受 15G（10 毫秒）冲击、2.5G（5-500Hz）振动，设定点无漂移；
可选功能：部分型号支持外部手动复位（仅在压力 / 温度上升时复位）、Viton® 密封材质（适配特殊介质）等增强选项。
详细技术规格
（一）环境与物理参数
参数类别 规格说明
环境温度范围 压力型号：
- 126-164、S164B、610-614：-40 至 160°F（-40 至 71°C）
- 22-28、16008-16009：0 至 160°F（-18 至 71°C）
温度型号：-40 至 160°F（-40 至 71°C）
抗冲击 / 振动 冲击：15G（10ms）后设定点可重复；振动：2.5G（5-500Hz）后设定点可重复
外壳材质 封闭式型号（J54、B54 等）：黑色 Lexan®（聚碳酸酯），耐候性强
重量 约 12 盎司（约 340g）
电气连接 孔径：J54/H54/C54 等为 7/8 英寸，J54A 为 1-1/16 英寸
（二）开关与电气参数
参数 规格
开关输出 1 或 2 路 SPDT，双开关可独立设定，分离度最高 100% 量程
电气额定值 - 交流：常规型号 15A 125/250/480VAC（阻性）；16008-16009 型号 20A 480VAC
- 直流：24-30VDC（2A 阻性 / 1A 感性）、125VDC（0.5A 阻性 / 0.03A 感性）
（注：直流能力有限，特殊需求需咨询厂商）
死区（温差 / 压差） 温度型号：实验室条件下（70°F 循环浴，升温速率 0.5°F / 分钟）通常为量程的 1%
压力型号：随型号变化，如 22 型号为 1-3.5 英寸汞柱真空，614 型号为 50-400psi
（三）压力型号关键参数（部分核心型号）
型号 可调设定点范围 死区 超量程压力（连续承受） 耐压（偶尔承受） 压力连接
22 30 英寸汞柱真空至 0psi（-1 至 0bar） 1-3.5 英寸汞柱真空（33.9-118.5mbar） 0psi（0bar） 50psi（3.4bar） 1/4 英寸 NPT（公），丁腈橡胶膜片
25 10-100psi（0.7-6.9bar） 1-2.5psi（68.9-172.4mbar） 100psi（6.9bar） 超设定点（无固定值） 1/4 英寸 NPT（公），丁腈橡胶膜片
126 30 英寸汞柱真空至 0psi（-1 至 0bar） 0.2-0.9 英寸汞柱（6.8-30.5mbar） 3psi（0.2bar） 5psi（0.3bar） 1/4 英寸 NPT（母），黄铜波纹管
614 700-6000psi（48.3-413.7bar） 50-400psi（3.4-27.6bar） 6000psi（413.7bar） 10000psi（689.5bar） 1/4 英寸 NPT（母），303 不锈钢活塞
S164B 4-200psi（0.3-13.8bar） 0.2-1psi（13.8-68.9mbar） 200psi（13.8bar） 200psi（13.8bar） 1/2 英寸 NPT（母），316L 不锈钢波纹管

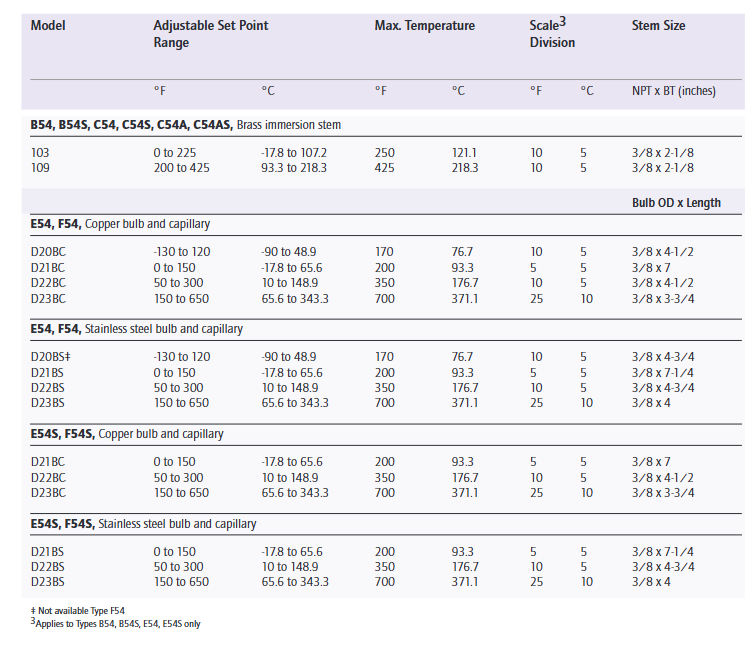

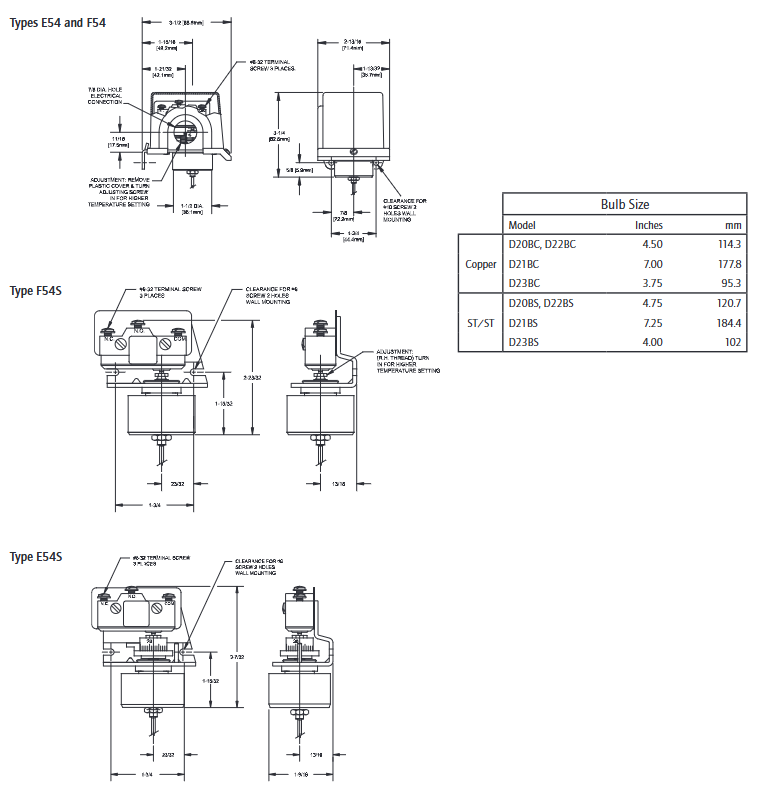

（四）温度型号关键参数（部分核心型号）
型号 可调设定点范围 最大温度 刻度分度 探杆 /bulb 尺寸（NPT× 长度） 材质
103 0-225°F（-17.8-107.2°C） 250°F（121.1°C） 10°F/5°C 3/8×2-1/8 英寸 黄铜探杆
D20BC -130-120°F（-90-48.9°C） 170°F（76.7°C） 10°F/5°C 3/8×4-1/2 英寸 铜 bulb + 毛细管
D23BS 150-650°F（65.6-343.3°C） 700°F（371.1°C） 25°F/10°C 3/8×4 英寸 304 不锈钢 bulb + 毛细管
D21BS 0-150°F（-17.8-65.6°C） 200°F（93.3°C） 5°F/5°C 3/8×7-1/4 英寸 304 不锈钢 bulb + 毛细管
认证与合规
北美认证：
cULus 认证：压力型号（J54、H54 等）符合 UL 508、CSA C22.2 No.14（文件号 E42272）；温度型号（B54、C54 等）符合 UL 873、CSA C22.2 No.24（文件号 E10667）；
cURus 认证：开放式型号（J54S、B54S 等）为 “认可” 级别，符合上述同标准。
欧洲认证：
低电压指令（LVD）：2006/95/EC（2016.4.20 前）、2014/30/EU（2016.4.20 后），50VAC/75VDC 以下型号除外；
压力设备指令（PED）：97/23/EC（2016.4.20 前）、2014/34/EU（2016.4.20 后），7.5psi 以下型号除外；
注：开放式型号不受 LVD 管控。
订购规则与选项
（一）型号构成
需按 “类型（Type）+ 型号（Model）+ 选项（Option）” 组合，示例：J54-25-0140（J54 类型 + 25 型号 + 0140 选项）。
类型（Type）选择：按 “防护 + 输出 + 调节方式” 分类，核心类型如下：
| 类型 | 应用场景 | 输出路数 | 防护等级 | 调节方式 |
| J54 | 压力监测，常规封闭场景 | 1 路 SPDT | NEMA 1 | 内六角螺丝（无刻度） |
| J54A | 压力监测，双输出需求 | 2 路 SPDT | NEMA 1 | 内六角螺丝（无刻度） |
| H54 | 压力监测，需直观调节 | 1 路 SPDT | NEMA 1 | 参考刻度盘 |
| B54 | 温度监测（探杆式），直观调节 | 1 路 SPDT | NEMA 1 | 参考刻度盘 |
| E54 | 温度监测（bulb + 毛细管），直观调节 | 1 路 SPDT | NEMA 1 | 参考刻度盘 |
| 带 “S” 后缀（如 J54S、B54S） | 定制外壳场景 | 1/2 路 SPDT | 开放式 | 对应调节方式 |
选项（Option）关键代码：
| 选项代码 | 功能描述 | 适用限制 |
| 0140 | 镀金触点（1A 125VAC 阻性） | 不适用于 16008-16009 |
| 0500 | 窄死区（5A 125/250VAC 阻性） | 不适用于 B54、J54A、16008-16009 等 |
| 1530 | 外部手动复位（15A 125/250/480VAC） | 仅适用于 H54、部分压力型号，不适用于开放式型号 |
| 2000 | 大电流输出（20A 125/250/480VAC） | 不适用于 16008-16009 |
| M501 | 聚砜压力连接（1/2”NPT 公 ×1/8”NPT 母） | 不适用于 126-164、610-614 等压力型号及温度型号 |
（二）温度型号附加选项
连接配件：提供 1/2 英寸 NPT 活接（黄铜 / 不锈钢）、热电偶套管（如 W191：1/2 英寸 NPT×4 英寸长度，黄铜）；
刻度单位：可选摄氏度刻度盘（仅部分温度型号支持）；
标识标签：可选不锈钢标签（最多 2 行，每行 25 字符）。
安装与使用注意事项
极限参数管控：
严禁超过 “耐压” 和 “最大温度” 限制（即使短期冲击），连续运行需在 “可调设定点范围” 内，避免频繁在极限值附近切换以延长寿命；
环境温度不可超过产品标注范围，潮湿环境需密封电气连接孔，防止进水。
安全设计：
关键安全场景（如人员 / 设备防护）需配置备用开关，同时加装高低限保护，防止失控；
设定点范围需合理选择，避免误操作导致系统不安全状态（如压力过高、温度超限）。
维护要求：
定期校验设定点漂移情况，发现显示异常或动作故障需立即检查；
不可自行拆解或修改产品，如需定制需联系 UE 厂商；
电气接线需符合当地规范，导线规格参考安装手册，避免过载（首次过载即可能损坏开关）。
