EMG Automation GmbH SV 1-10 伺服阀
EMG Automation GmbH SV 1-10 伺服阀
产品核心概况
EMG SV 1-10 伺服阀是由德国 EMG Automation GmbH 生产的单级 4/3 通比例阀，采用专利电磁旋转驱动与复位弹簧设计，符合 ISO 4401 NG10/Cetop 5 标准，适用于液压系统中流量与压力的精准控制。设备尺寸为 127×72×264 (325) mm，重量依版本不同分为 6.5kg 和 7.5kg，可适配矿物油等多种液压介质，广泛应用于工业自动化领域。

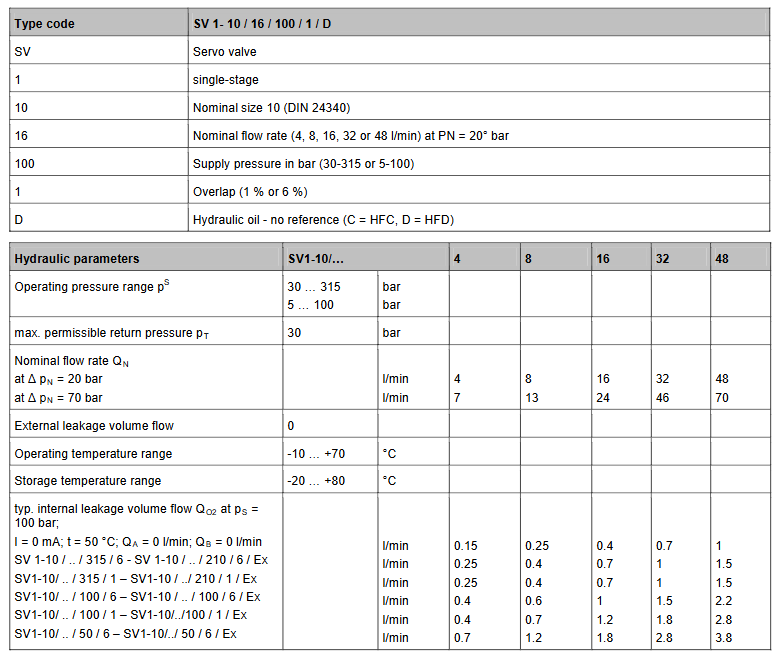

型号编码规则
SV 1-10 伺服阀的型号编码由 6 部分组成，每部分对应特定参数，便于用户快速识别产品规格，具体规则如下：
编码位置 含义 可选参数 / 说明
第 1 部分（SV） 产品类型 SV=Servo valve（伺服阀）
第 2 部分（1） 级数 1=single-stage（单级）
第 3 部分（10） 公称尺寸 10=Nominal size 10（符合 DIN 24340 标准）
第 4 部分（如 16） 公称流量 4、8、16、32、48 l/min（在 PN=20 bar 工况下）
第 5 部分（如 100） 供油压力 30-315 bar 或 5-100 bar
第 6 部分（如 1/D） 重叠量 / 液压油类型 重叠量：1=1%、6=6%；
液压油：D = 无特定参考（默认矿物油）、C=HFC、D=HFD

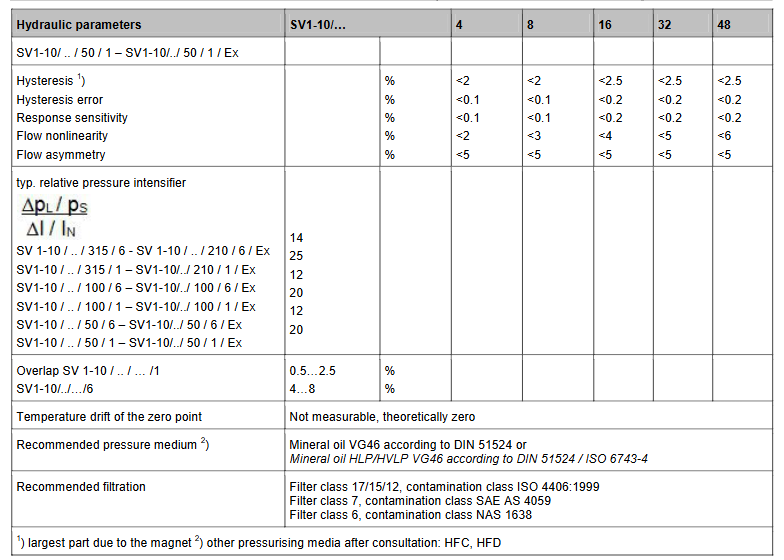

液压参数详情
液压参数是伺服阀适配液压系统的核心指标，不同公称流量（4/8/16/32/48 l/min）型号的关键参数如下表所示：
液压参数 规格说明 4 l/min 8 l/min 16 l/min 32 l/min 48 l/min
工作压力范围（pS） 两种压力等级可选 30-315 bar 或 5-100 bar（全型号通用）
最大允许回油压力（pT） 所有型号统一限制 30 bar（全型号通用）
公称流量（QN） ΔpN=20 bar 时 4 l/min 8 l/min 16 l/min 32 l/min 48 l/min
公称流量（QN） ΔpN=70 bar 时 7 l/min 13 l/min 24 l/min 46 l/min 70 l/min
外部泄漏流量 无外部泄漏 0（全型号通用）
储存温度范围 设备储存环境要求 -20~+80°C（全型号通用）
典型内部泄漏流量（QO2） pS=100 bar、I=0 mA、t=50°C 0.4 l/min 0.6 l/min 1 l/min 1.5 l/min 2.2 l/min
典型内部泄漏流量（QO2） （Ex 版本，同上述工况） 0.4 l/min 0.7 l/min 1.2 l/min 1.8 l/min 2.8 l/min
典型内部泄漏流量（QO2） SV1-10/../50/6 及 Ex 版本 0.7 l/min 1.2 l/min 1.8 l/min 2.8 l/min 3.8 l/min
滞后误差（Hysteresis） 流量控制精度指标 <2% <2% <2.5% <2.5% <2.5%
滞后偏差 控制信号响应稳定性 <0.1% <0.1% <0.2% <0.2% <0.2%
响应灵敏度 信号变化与流量响应的关联性 <0.1% <0.1% <0.2% <0.2% <0.2%
流量非线性 流量与控制信号的线性度 <2% <3% <4% <5% <6%
流量不对称性 正反方向流量一致性 <5%（全型号通用）
重叠量 1% 重叠量型号（../…/1） 0.5~2.5%（全型号通用）
重叠量 6% 重叠量型号（../…/6） 4~8%（全型号通用）
零点温度漂移 温度对零流量点的影响 理论上无漂移，无法测量（全型号通用）
推荐液压介质 适配的压力介质 矿物油 VG46（符合 DIN 51524）或 HLP/HVLP VG46（符合 DIN 51524/ISO 6743-4）；HFC、HFD 需咨询厂商
推荐过滤精度 液压油清洁度要求 过滤等级 17/15/12（ISO 4406:1999）、等级 7（SAE AS 4059）、等级 6（NAS 1638）（全型号通用）
电气参数详情
电气参数决定伺服阀与控制系统的兼容性，主要涉及电流、电阻、电感等指标，具体如下：
电气参数 连接端（1-2）规格 4 l/min 8 l/min 16 l/min 32 l/min 48 l/min
额定电流 正常工作电流范围 ±300 mA ±300 mA ±300 mA ±300 mA ±1000 mA
额定抖动信号（50Hz） 高频信号补偿 10 mA 10 mA 20 mA 20 mA 40 mA
额定抖动信号（150Hz） 高频信号补偿 20 mA 20 mA 40 mA 40 mA 80 mA
电阻 线圈电阻值 40 Ω 40 Ω 40 Ω 44 Ω 11 Ω
电感 线圈电感值 0.16 H 0.16 H 0.16 H 0.2 H 0.05 H
电气参数 连接端（1-3）规格 4 l/min 8 l/min 16 l/min 32 l/min 48 l/min
额定电流 正常工作电流范围 ±600 mA ±600 mA ±600 mA ±600 mA -
额定抖动信号（50Hz） 高频信号补偿 20 mA 20 mA 40 mA 40 mA -
额定抖动信号（150Hz） 高频信号补偿 40 mA 40 mA 80 mA 80 mA -
电阻 线圈电阻值 20 Ω 20 Ω 20 Ω 22 Ω -
电感 线圈电感值 0.08 H 0.08 H 0.08 H 0.1 H -
通用电气参数 规格说明
插头装置 带保护触点的三芯电缆插头，符合 DIN 43650 标准
防护等级 IP 65（插头拧紧状态下）
