West 2300 1/32 DIN 指示器与控制器
West 2300 1/32 DIN 指示器与控制器
产品核心概况
West 2300 是一款 1/32 DIN 规格的多功能设备，兼具指示器与控制器功能，体积小巧但功能完备。配备 10mm 高的大型显示屏（可选红色或绿色），内置 2A 继电器，支持全 3 线制 PT100 输入，控制器版本还搭载免手动操作的 Easy Tune PID 算法，可满足工业场景中温度、电流等参数的监测与控制需求。
核心功能与特性
（一）功能模式
提供三种核心功能版本，适配不同应用场景：
三类 PID 控制器：具备 PID 调节功能，支持 Easy Tune（自动优化）、手动整定及预整定。
带报警的指示器：仅监测参数并触发报警，无控制输出。
纯指示器：仅用于参数显示，无报警与控制功能。
（二）关键特性
设定值锁定（Setpoint Lock）：限制操作人员对控制器设定值的修改权限，避免误操作影响系统稳定。
输出配置灵活：最多支持 3 路输出，其中最大 1 路用于控制、最大 2 路用于报警，可根据需求配置继电器或 SSR（固态继电器）输出。
双报警类型：支持两类报警功能，报警触发条件包括 “过程值高”“过程值低”“设定值偏差” 及 “区间报警”。
人性化操作界面：采用 3 键操作设计，搭配 4 位 10mm 高 LED 显示屏（红 / 绿可选），同时配备 “控制中”“设置”“报警”“设定值” 指示灯，状态可视化清晰。
传感器断线检测：当传感器（热电偶、RTD 等）断线时，可快速响应（除 0-20mA 量程外，响应时间 < 2 秒），此时控制输出关闭，热电偶 /mV 量程触发高报警，RTD/mA 量程触发低报警，提升系统安全性。

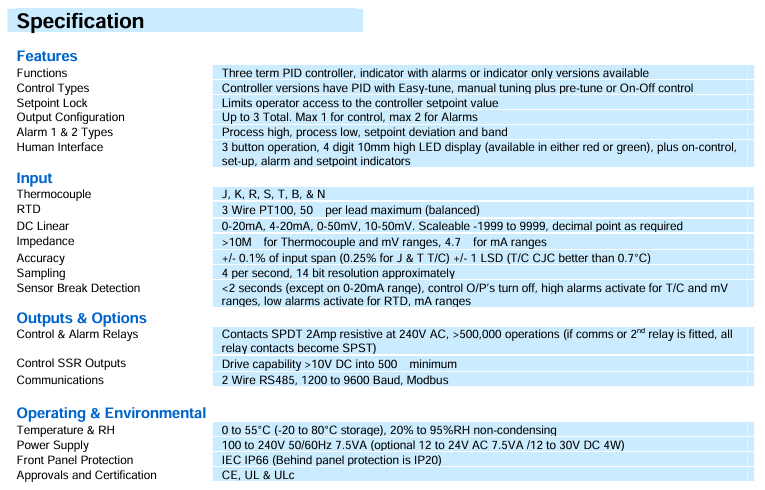

详细技术规格
（一）输入参数
输入类型 具体规格
热电偶（Thermocouple） 支持 J、K、R、S、T、B、N 七种类型
RTD（铂电阻） 3 线制 PT100，每根引线最大 50Ω（需平衡）
直流线性信号（DC Linear） 支持 0-20mA、4-20mA、0-50mV、10-50mV，量程可缩放（-1999 至 9999），小数点位置可按需设置
输入阻抗 热电偶与 mV 量程：>10MΩ；mA 量程：4.7Ω
精度 输入量程的 ±0.1%（J、T 型热电偶为 ±0.25%），±1 LSD（最低有效位）；热电偶冷端补偿（CJC）精度优于 0.7°C
采样速率 4 次 / 秒，分辨率约 14 位
（二）输出与通信选项
控制与报警继电器：
触点类型：SPDT（单刀双掷），阻性负载下 2A/240V AC；若配置通信或第 2 路继电器，所有继电器触点变为 SPST（单刀单掷）。
寿命：>500,000 次操作。
控制 SSR 输出：驱动能力为 > 10V DC，最小负载 500Ω。
通信功能：支持 2 线制 RS485，波特率 1200-9600，兼容 Modbus 协议（仅部分型号可选，需订单时指定）。
（三）工作与环境条件
温度：工作温度 0-55°C，存储温度 - 20-80°C。
湿度：20%-95% RH（无冷凝）。
电源供应：标准 100-240V AC 50/60Hz（7.5VA）；可选 12-24V AC（7.5VA）或 12-30V DC（4W）。
防护等级：前面板 IEC IP66，面板后 IP20。
认证：符合 CE、UL、ULc 标准。

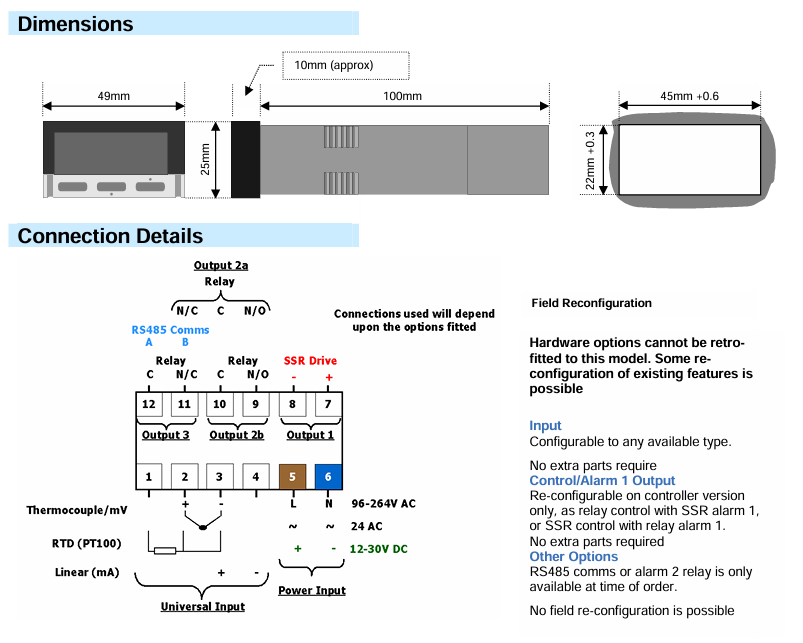

（四）物理尺寸
关键尺寸（近似值）：10mm（显示屏高度）、45mm±0.6（某维度）、49mm、100mm、22mm±0.3、25mm（具体安装尺寸需结合实际布局参考）。
现场重配置与订购信息
（一）现场可配置项
部分功能可现场调整，无需额外配件：
输入类型：可在支持的输入类型（热电偶、RTD、直流线性信号）间重新配置。
控制 / 报警 1 输出（仅控制器版本）：可切换为 “继电器控制 + SSR 报警 1” 或 “SSR 控制 + 继电器报警 1”。
（二）不可现场配置项
需在订单时确定，无法后期加装或修改：
硬件选项：如 RS485 通信功能、第 2 路报警继电器，仅能在订购时选择是否搭载。
（三）订购代码规则
订购代码由 “产品型号（N2300）+ 输出类型 + 显示颜色与电源 + 选项” 三部分组成，具体编码对应如下：
输出类型（第二位）
| 编码 | 输出配置 |
|00|（未明确标注，需结合实际需求确认）|
|01 | 指示器 + 报警 1（继电器）|
|02 | 指示器 + 报警 1（SSR）|
|12 | 控制器（继电器）+ 报警 1（SSR）|
|21 | 控制器（SSR）+ 报警 1（继电器）|
显示颜色与电源（第三位）
| 编码 | 配置 |
|0 | 绿色显示屏 / 100-240V AC 电源 |
|1 | 红色显示屏 / 100-240V AC 电源 |
|2 | 绿色显示屏 / 12-30V DC/24V AC 电源 |
|3 | 红色显示屏 / 12-30V DC/24V AC 电源 |
选项（第四位）
| 编码 | 选项 |
|0 | 无额外选项 |
|1 | 加装第 2 路报警继电器输出 |
|2 | 加装 RS485 通信功能 |
