Foxboro Evo™ FBM242 离散输出模块
时间: 2025-09-08浏览次数：
Foxboro Evo™ FBM242 离散输出模块
Foxboro Evo™ FBM242 离散输出模块
模块核心概况
FBM242 是施耐德电气 Foxboro Evo™过程自动化系统中的外部供电离散输出模块，具备 16 个离散输出通道，可适配工业场景常见电压与电流，需外接电源为现场电路供电，能实现控制处理器与现场设备间电气输出信号的交互，支持数字 I/O 应用程序（含梯形逻辑），并提供输出故障安全配置选项。
关键特性
通道与电压支持：含 16 个离散输出通道，兼容 15-60V dc、120V ac/125V dc、240V ac 多种电压信号。
隔离防护：每个输入输出均采用 galvanic 隔离（电隔离），搭配外部激励时为组隔离，可避免不同通道间及与接地间的干扰。
环境适应性：采用坚固设计，外壳为挤压铝材，能安装于符合 ISA 标准 S71.04 的 G3 级（恶劣）环境的外壳中，耐受振动（7.5m/s²，5-500Hz）。
可配置功能：执行离散 I/O 或梯形逻辑程序时，可配置输入滤波时间、故障安全配置、故障安全回退、持续 / 瞬时输出等选项。
可视化指示：模块正面集成 LED 指示灯，可显示模块运行状态及各输出点的离散状态，方便实时监控。
便捷维护：无需拆除现场设备接线、电源或通信线缆，即可拆卸和更换模块，降低维护停机时间。
通信冗余：通过冗余 2Mbps 现场总线与现场总线通信模块（FCM）或控制处理器（FCP）连接，两条通信路径（A/B）可自动切换，确保通信连续性。
安全设计：触点或固态开关的现场电源具备限流保护，保障设备与人员安全。
详细技术规格
（一）输出通道参数
参数 数值
通道数量 16 个隔离通道
应用电压 最大 15-60V dc
负载电流 单通道最大 2.25A
浪涌电流 30°C 时，单通道 20ms 内最大 8A；70°C 时，单通道 20ms 内最大 6.4A
通态压降 2.25A 时最大 0.2V
断态漏电流 最大 0.1mA
感性负载防护 需在感性负载两端连接保护二极管或金属氧化物压敏电阻（MOV）
隔离耐压 任意通道与接地间、任意两通道间，施加 600V ac 电压 1 分钟无损坏（注：不可长期在此电压下运行，否则违反安全规范且有触电风险）
（二）电源与功耗
输入电压范围（冗余）：24V dc（±5%/-10%）
最大功耗：24V dc 时 3W
最大散热：24V dc 且所有输出均为 1.5A 时，6.5W
（三）环境规格
环境条件 模块 终端组件（PA）
工作温度 -20 至 + 70°C（-4 至 + 158°F） -20 至 + 70°C（-4 至 + 158°F）
工作湿度 5%-95%（无冷凝） 5%-95%（无冷凝）
工作海拔 -300 至 + 3000m（-1000 至 + 10000ft） -300 至 + 3000m（-1000 至 + 10000ft）
存储温度 -40 至 + 70°C（-40 至 + 158°F） -40 至 + 70°C（-40 至 + 158°F）
存储湿度 5%-95%（无冷凝） 5%-95%（无冷凝）
存储海拔 -300 至 + 12000m（-1000 至 + 40000ft） -300 至 + 12000m（-1000 至 + 40000ft）
（四）物理规格
安装方式：模块安装于模块化底板，底板可 DIN 导轨安装（水平 / 垂直）或通过安装套件水平安装于 19 英寸机架；终端组件（TA）安装于 DIN 导轨（兼容 32mm、35mm 规格）。
重量：模块约 284g（10oz）；终端组件因规格不同重量各异，127mm 款约 272g（0.60lb）、148mm 款约 285g（0.65lb）、216mm 款约 320g（0.70lb）。

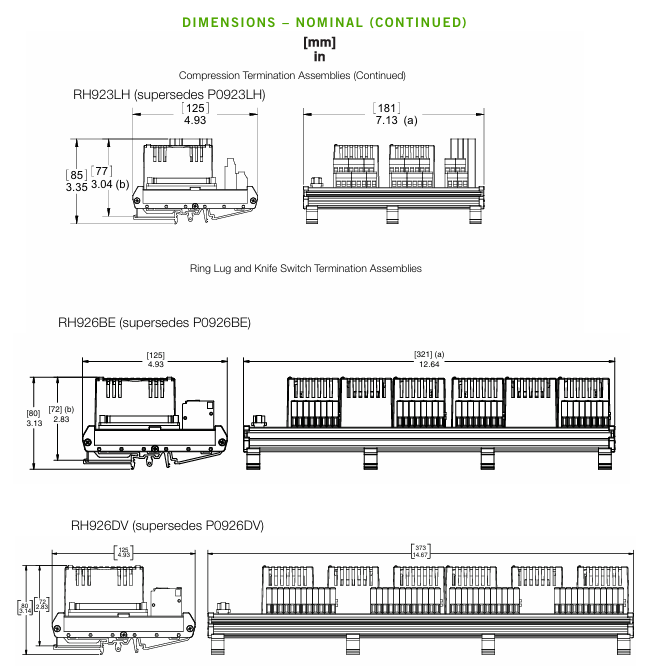

模块尺寸：高度 102mm（4in，含安装耳 114mm/4.5in）、宽度 45mm（1.75in）、深度 104mm（4.11in）；终端组件尺寸需参考对应型号（如 RH917XX 宽度 127mm 等）。
终端组件（TAs）详情
（一）核心功能
终端组件通过 DIN 导轨安装，实现现场 I/O 信号与 FBM 子系统的连接，提供信号调理、浪涌光隔离、外部电源连接、熔断保护等功能，多数场景无需额外终端设备。
（二）分类与规格
低电压离散输出 TA：适配 < 60V dc 电压，分带熔断保护（单通道 3.15A 填充熔断器，限流 2A）和无熔断保护（需用户自行在 TA 与现场设备间配置中间继电器或熔断端子排）两类，电源可来自 FBM 24V dc 辅助电源或现场电源。
高电压离散输出 TA：适配 120V ac/240V ac 电压，采用插件式 SPDT（Form C）机电继电器或固态开关，继电器可现场更换，支持混合电压，高低压信号隔离布置，电源需外部提供，部分型号含电源分配功能（电源正极熔断，负极接现场）。

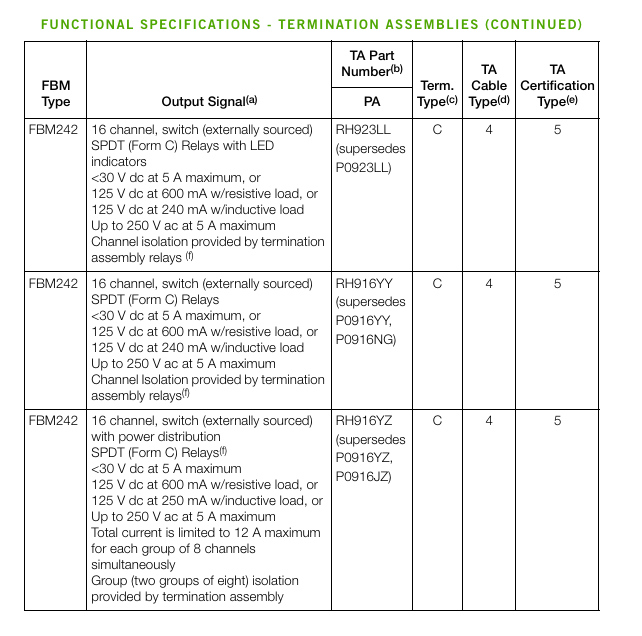

（三）部分 TA 型号与参数（适配 FBM242）
TA 型号 输出信号 终端类型 电缆类型 认证类型
RH916JY（替代 P0916JY） 16 通道，带熔断，15-60V dc（外供），2A max，FBM 隔离 C（压接端子） 4、4H 1、2
RH917XX（替代 P0917XX） 16 通道，无熔断，15-60V dc（外供），2A max，FBM 隔离 C 4、4H 1、2
RH923LL（替代 P0923LL） 16 通道，SPDT 继电器（带 LED），<30V dc 5A/125V dc 600mA（阻性）/240mA（感性）/250V ac 5A，TA 继电器隔离 C 4 5
RH926BE（替代 P0926BE） 16 通道，固态开关（带熔断），125V ac/125V dc 2A max，TA 隔离 Knife（刀形端子） 4 5
电缆与认证相关
（一）终端电缆
规格：37 针公头 D-subminiature 接口，长度最长 30m（98ft），材质为聚氨酯或低烟无卤（LSZH），分 Type 4 和 Type 4H 类型（Type 4H 适用于 > 5m 长距离布线，减少压降）。

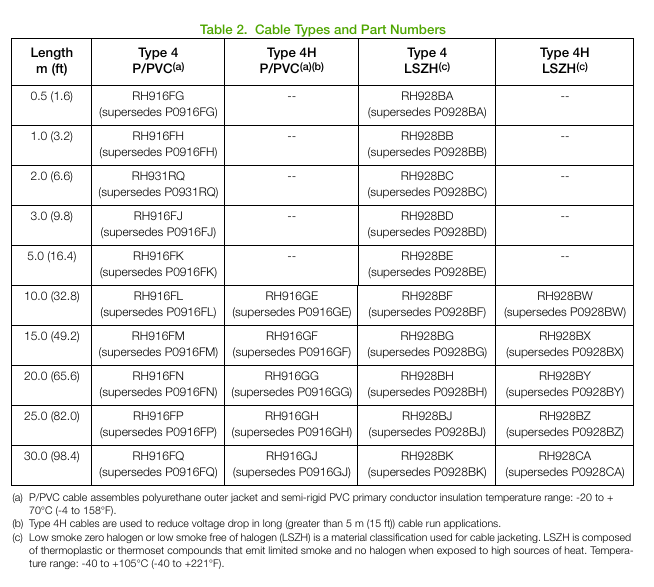

部分电缆型号：0.5m Type 4 款 RH916FG、10m Type 4H 款 RH916GE、30m LSZH 款 RH928BK 等（具体参考 Table 2）。
（二）认证合规
电磁兼容性（EMC）：符合欧盟 EMC 指令 2004/108/EC（2016.4.20 前）、2014/30/EU（2016.4.20 后），满足 EN61326-1:2013 A 类发射和工业抗扰度等级。
环保合规：符合欧盟 RoHS 指令 2011/65/EU。
安全认证：UL/UL-C 认证，适用于 I 类 A-D 组 2 区 T4 温度代码外壳系统；DEMKO 认证 Ex nA IIC T4，适用于 2 区危险环境；船级认证（ABS 型式认可、法国船级社 EC31 环境类别认证）。
TA 认证类型说明：Type 1（UL/UL-C I 类 A-D 组 2 区 T4，DEMKO Ex nA IIC T4）、Type 2（UL/UL-C 关联设备，DEMKO 2 区 IIC 关联设备，Class 2 有限能量）、Type 4（Class 2 有限能量）、Type 5（仅适用于普通非危险场所）。
