Enedo ADC7180R/ADC7181R 系列 800W 插件式整流器
时间: 2025-09-06浏览次数：
Enedo ADC7180R/ADC7181R 系列 800W 插件式整流器
Enedo ADC7180R/ADC7181R 系列 800W 插件式整流器
产品核心定位与应用场景
1. 核心定位
属于800W 级插件式整流器，专为需要稳定直流供电的场景设计，支持电压、电流从 0 到最大值可调，兼具 “手动微调” 与 “模拟控制” 两种版本，可适配冗余系统（需外接串联二极管）与电池充电（可选温度补偿功能）。
核心优势：紧凑尺寸（3U 高度实现 800W 功率）、热插拔功能、远程故障监测，兼顾工业设备与电信基础设施的供电需求。
2. 应用领域
明确覆盖三大场景，聚焦高可靠性供电需求：
电信领域：为基站、数据中心等电信设备提供稳定直流电源；
工业领域：适配工业自动化设备、控制系统的供电；
公用事业领域：支持电网相关设备、储能系统的电源供给，还可用于电池充电（如备用电池组）。
产品核心分类与关键参数
ADC7180R/ADC7181R 系列按 “安装尺寸” 与 “输出电压” 细分，核心区别在于前端面板规格（14TE/17TE），进而适配不同子机架；每个型号均有 “手动微调版（Trimmer adj）” 与 “模拟控制版（Analog control，后缀 AI）”，关键参数如下表：
型号系列 标称输出电压 电压调节范围 最大输出电流 电流限制范围 输入电压范围 尺寸（W×H×D） 适配子机架
ADC7181R/24(AI) 24VDC 0-36VDC 200A 0-30A 55-264VAC/78-340VDC 14TE×3U×230mm 标准 19”3U 子机架、MSR7650
ADC7181R/36(AI) 36VDC 0-54VDC 127A 0-20A 55-264VAC/78-340VDC 14TE×3U×230mm 标准 19”3U 子机架、MSR7650
ADC7181R/48(AI) 48VDC 0-72VDC 95A 0-15A 55-264VAC/78-340VDC 14TE×3U×230mm 标准 19”3U 子机架、MSR7650
ADC7181R/72(AI) 72VDC 0-108VDC 64A 0-10A 55-264VAC/78-340VDC 14TE×3U×230mm 标准 19”3U 子机架、MSR7650
ADC7180R/24(AI) 24VDC 0-36VDC 200A 0-30A 55-264VAC/78-340VDC 17TE×3U×230mm MSR7110（2U）、MSR7170（3U）
ADC7180R/36(AI) 36VDC 0-54VDC 127A 0-20A 55-264VAC/78-340VDC 17TE×3U×230mm MSR7110（2U）、MSR7170（3U）
ADC7180R/48(AI) 48VDC 0-72VDC 95A 0-15A 55-264VAC/78-340VDC 17TE×3U×230mm MSR7110（2U）、MSR7170（3U）
ADC7180R/72(AI) 72VDC 0-108VDC 64A 0-10A 55-264VAC/78-340VDC 17TE×3U×230mm MSR7110（2U）、MSR7170（3U）
ADC7180R/96(AI) 96VDC 0-144VDC 42A 0-7.5A 55-264VAC/78-340VDC 17TE×3U×230mm MSR7110（2U）、MSR7170（3U）
配套子机架规格

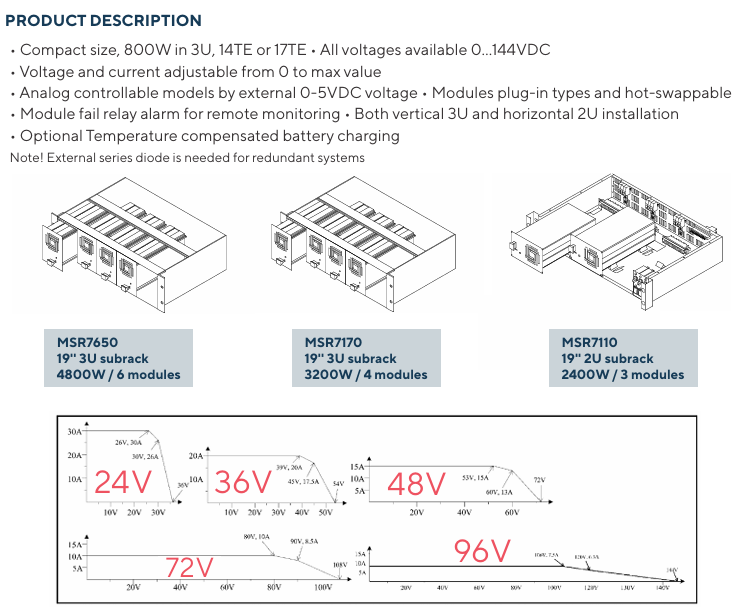

文档明确三种专用子机架，用于实现多模块组合供电：
MSR7650：19”3U，支持 6 个 ADC7181R 模块，总功率 4800W；
MSR7170：19”3U，支持 4 个 ADC7180R 模块，总功率 3200W；
MSR7110：19”2U，支持 3 个 ADC7180R 模块，总功率 2400W。
核心性能与功能特点
1. 电气性能优势

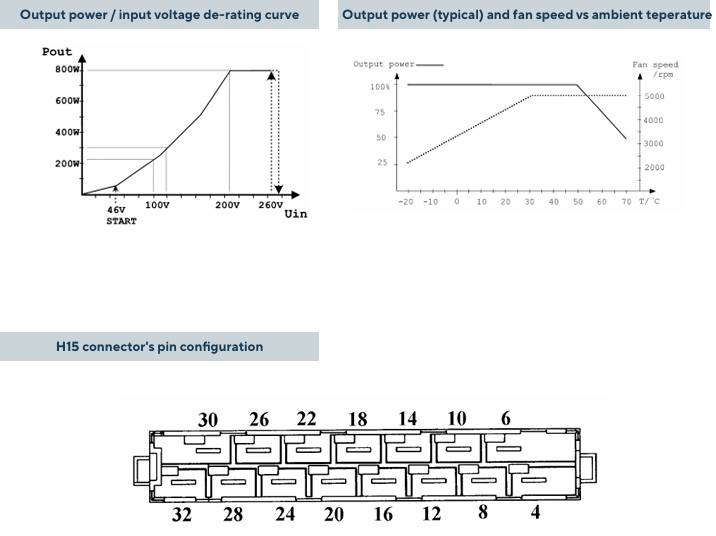

宽输入适配：交流 55-264V、直流 78-340V 输入，满足全球不同电网标准；但输入电压在 55-200VAC/78-200VDC 时功率会降额，直流输入时最大功率 600W；
高效率与低纹波：转换效率 85%-90%，输出纹波≤50mVrms，开关频率＞100kHz（稳定性 ±0.1%）；
高精度调节：输出电压精度 ±0.5%，支持从 0 到最大额定值的连续可调，适配不同设备供电需求。
2. 可靠性与保护功能
多重保护机制：
输入过压保护：输入电压＞270VAC 时自动关机，＜270VAC 时恢复；
输出过流 / 短路保护：电子限流（自复位），避免过载损坏；
绝缘保护：输入 - 输出间耐压 3750VAC、输入 - 机壳间 1500VAC、输出 - 机壳间 500VAC；
环境适应性：全功率工作温度 - 25℃~+50℃，+50℃~+70℃时功率线性降额；前端温控风扇（气流从前往后），适应工业环境散热需求；
热插拔与冗余：支持热插拔（带电更换模块，不中断供电），冗余系统需外接串联二极管（文档特别提示）。
3. 控制与监测功能
两种控制模式：
手动微调版：通过前端多圈电位器调节电压、电流；

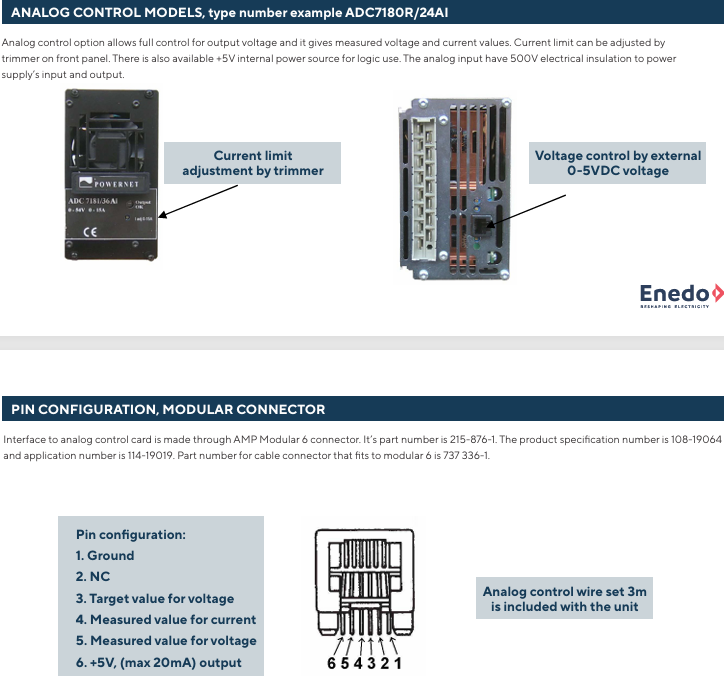

模拟控制版（AI 后缀）：支持外部 0-5VDC 电压控制输出电压，内置 + 5VDC 电源（最大 20mA）供外部逻辑电路，同时输出电压 / 电流测量信号（与控制信号等比例）；
状态监测与报警：
LED 指示灯：绿灯常亮表示正常，红灯亮表示故障（过压 + 10%、欠压 - 25%）；
故障继电器：提供常开（NO）/ 常闭（NC）触点，远程监测模块故障（如交流输入失效、模块故障）。
安装与使用关键说明
1. 安装要求
安装方式：支持 3U 机架垂直安装或 2U 机架水平安装；
环境条件：室内干燥无尘环境，避免潮湿（非防水设计），防止触电与设备损坏；
接线规范：H15 连接器引脚明确分工（如 10/13 脚为负极输出、16/22 脚为正极输出、26 脚接地），模拟控制版需通过 AMP 6 芯模块化连接器（型号 215-876-1）接线，配套 3m 模拟控制线。
2. 连接与适配限制
串并联操作：并联无限制（被动均流），串联总电压最高 500VDC；
电池充电注意：若整流器额定输出电压＞36VDC，其空载直流输出电压可能超过 42.4VDC，不满足 EN 标准 10.101 条款，需特别注意应用场景合规性；
模拟控制注意：外部控制电压需在 0-5VDC 范围内，超过会损坏模块；控制连接器拔下时，输出电压 / 电流自动降至最小值。
合规认证
产品符合多项国际标准，确保安全与电磁兼容性：
安全标准：IEC 60335-1:2010（Ed4）+A1/A2、IEC 60335-2-29:2002（Ed4）+A1/A2；
电磁兼容（EMC）：EN 61000-6-1:2019、EN 61000-6-3:2006+A1、EN 61000-3-2:2018、EN 61000-3-3:2013+A1；
防护等级：IP20（防止固体异物侵入）。
