Bently Nevada 3300 XL 高温接近探测系统（HTPS）
时间: 2025-09-06浏览次数：
Bently Nevada 3300 XL 高温接近探测系统（HTPS）
Bently Nevada 3300 XL 高温接近探测系统（HTPS）
系统核心定位与应用场景
1. 核心定位
解决传统接近探头在高温环境下易损坏的痛点，可在最高 + 350°C（+662°F）的连续高温中稳定工作，用于测量振动、推力位置、差胀等关键参数，适配 Bently Nevada 全系监测与诊断设备。
兼具 “在线监测保护” 与 “研发 / 故障排查” 双重价值：既用于工业现场关键设备的实时保护，也支持涡轮机模态分析（Mode Shape Analysis），助力新机研发与旧机故障诊断（如轴裂纹、轴承失效、动静摩擦等）。
2. 典型应用场景
聚焦燃气轮机、蒸汽轮机的高温区域，具体包括：
蒸汽轮机迷宫密封附近、差胀测量点；
燃气轮机轴承座支撑支柱、排气路径中穿线的探头；
高温区域的故障轴承监测；
涡轮机跨中位置的模态分析与在线诊断；
多级蒸汽轮机跨中位置的级间径向 / 轴向密封间隙测量（减少密封摩擦）。
系统核心优势与设计特点
1. 极端环境适应性
高温耐受：探头集成硬线电缆，额定连续工作温度 + 350°C（+662°F），远超传统探头；
耐用结构：陶瓷探头尖端（密封防潮防污染）+ AISI 316L 不锈钢外壳（抗腐蚀），可耐受 100% 冷凝湿度，探头连接器保护后可潜水；
灵活安装：提供带螺纹外壳（3/4-16 UNF、M18×1.5）与光滑外壳两种款式，光滑外壳搭配夹紧式安装支架，解决长电缆探头（2m/5m）传统螺纹安装难校准的问题。
2. 性能与兼容性
测量精度：线性量程 4.0mm（160 mils，0.5-4.5mm 区间），增量比例系数（ISF）3.94 V/mm（100 mV/mil），最佳拟合直线偏差（DSL）≤±78μm（±3.1 mils），高温（22-350°C）下 ISF 偏差≤±30%；
全兼容设计：信号输出（3.94 V/mm）适配所有新旧 Bently Nevada 监测设备，支持最长 305 米（1000 英尺）现场布线，频率响应 0-6kHz（±0，-3dB）。
核心技术规格

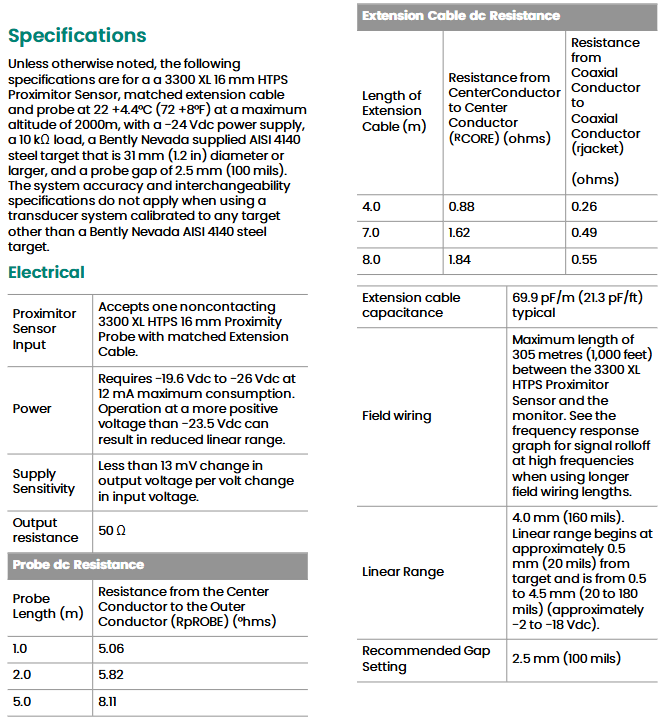

1. 电气规格（默认测试条件：22±4.4°C、2000m 海拔、-24Vdc 供电、AISI 4140 钢靶）
类别 关键参数
供电要求 输入电压 - 19.6~-26Vdc，最大功耗 12mA；电压高于 - 23.5Vdc 会缩短线性量程
输出特性 输出电阻 50Ω，供电灵敏度≤13mV/V（输入电压每变化 1V，输出变化≤13mV）
探头电阻 1m 探头：5.06Ω；2m 探头：5.82Ω；5m 探头：8.11Ω（中心导体 - 外导体）
延伸电缆 电容 69.9pF/m；4m 电缆电阻：芯线 0.88Ω、同轴导体 0.26Ω；7m 电缆：芯线 1.62Ω、同轴导体 0.49Ω
2. 机械与环境规格
类别 关键参数
材质 探头外壳：AISI 316L 不锈钢；硬线电缆：AISI 304L 不锈钢；延伸电缆：FEP 绝缘 75Ω 三轴电缆；传感器外壳：环氧粉末涂层铝
尺寸重量 系统总长 9m（含延伸电缆）；探头重量 117g/m（电缆）+12g/cm（外壳）；传感器重量 255g（9oz）
耐受性能 最大拉力 289N（65 磅，探头 - 延伸电缆）；探头外壳最大扭矩 81N・m（720 in.lb）；最小弯曲半径 25.4mm（1in）
温度范围 探头：-34~+350°C（存储 / 工作）；延伸电缆：-52~+177°C；传感器：工作 - 52~+100°C、存储 - 52~+105°C
硬件组成与型号分类
系统核心由 “探头 + 延伸电缆 + 传感器（Proximitor Sensor）” 组成，各组件型号按功能细分，支持定制化选型：
1. 核心探头型号（3 类）
型号系列 类型 选型关键参数 示例

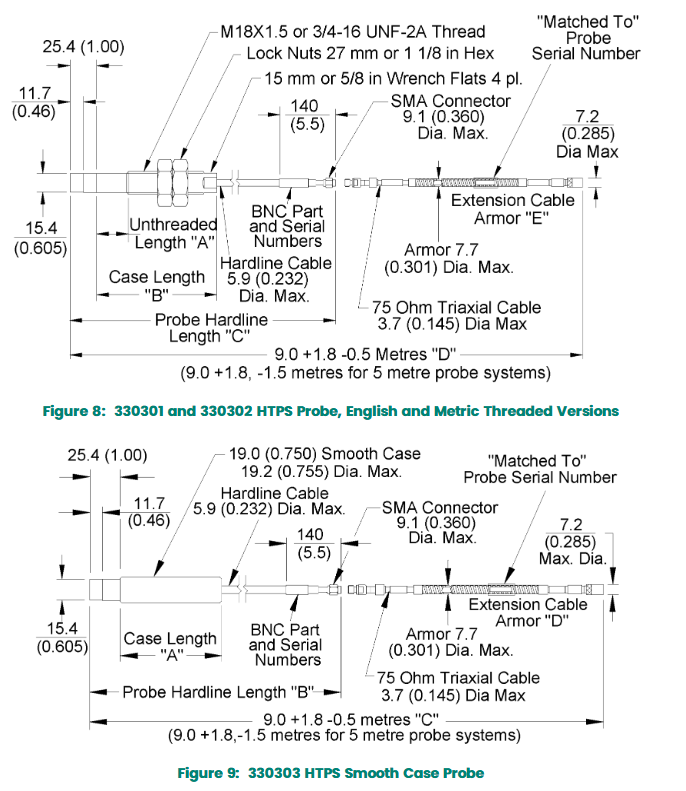

330301 3/4-16 UNF 螺纹外壳 A（无螺纹长度，0.0-5.4in，0.1in 增量）、B（总外壳长度，1.1-6.5in，0.1in 增量）、C（硬线长度：10=1m/20=2m/50=5m）、D（总长：90=9m）、E（装甲：00 无 / 01 有）、F（认证：00 无需） 330301-012-060-10-90-00-00（无螺纹 1.2in、外壳 6.0in、硬线 1m、总长 9m、无装甲无认证）
330302 M18×1.5 螺纹外壳 A（无螺纹长度，0-130mm，10mm 增量）、B（总外壳长度，30-160mm，10mm 增量）、C/D/E/F 同 330301 330302-050-130-20-90-01-00（无螺纹 50mm、外壳 130mm、硬线 2m、总长 9m、有装甲无认证）
330303 光滑外壳（带安装支架） A（总外壳长度，0.6-9.9in，0.1in 增量）、B（硬线长度）、C（总长）、D（装甲）、E（认证） 330303-060-10-90-00-00（外壳 6.0in、硬线 1m、总长 9m、无装甲无认证）
2. 传感器型号（330380 系列）
替代旧型号 330300，核心区分 “安装方式”，参数：
选型参数 A（总长 + 安装）：90=9m 面板安装、91=9m DIN 安装、92=9m 无安装硬件；
选型参数 B（认证）：00 = 无需认证。
3. 配件与延伸电缆
备用延伸电缆（330330）：需匹配原探头序列号，长度 4m（040）/7m（070）/8m（080），支持装甲（01 有 / 00 无）；
现场布线电缆（132501）：18AWG（1.0mm²）3 芯屏蔽线，长度 2-99 英尺（0.6-30m），两端带接线耳；
文档与支架：125M6030（用户指南）、159132（性能规格）、134835-01（330303 探头备用安装支架）。
合规与注意事项
1. 合规认证
电磁兼容：符合欧盟 CE 认证；
环保：符合 RoHS 指令 2011/65/EU；
无线干扰：符合 FCC Part 15 规则（不产生有害干扰，且耐受干扰）。
2. 关键注意事项
靶材要求：系统精度基于 Bently Nevada AISI 4140 钢靶（直径≥31mm），使用其他靶材会影响精度；
小轴径测量：轴径＜76mm（3in）需注意探头电磁干扰（径向振动探头间距≥54mm，轴向位置≥64mm），轴径＜152mm（6in）会导致比例系数变化，需参考 159132 规格；
压力与泄漏：探头设计密封尖端与外壳的压差，但出厂不做压力测试；高 / 低 pH 溶液可能腐蚀探头尖端导致泄漏，Bently Nevada 不承担泄漏损坏责任，且泄漏探头不纳入服务计划保修。
