Emerson AMS 3210 轴位置监测器
Emerson AMS 3210 轴位置监测器
产品定位与核心功能
AMS 3210 是一款双通道轴位置监测器，主要面向小型、低通道数应用场景，核心功能是测量相对轴位移信号，具体适用设备包括：
动力设备：小型蒸汽轮机、燃气轮机、水轮机
流体机械：压缩机、泵、风机
配置灵活性：测量设置、报警阈值及输出参数可通过软件在现场进行自定义配置，适配不同工况需求
测量性能参数
产品基于涡流传感器（Eddy-Current Sensors）实现轴位移测量，核心性能指标如下：
性能类别 具体参数
传感器输入类型 涡流传感器（Eddy-Current Sensors）
测量范围 无固定预设范围，可根据所选用传感器的测量范围，通过配置软件自由选择
频率范围（低通滤波器） 10 Hz（过滤高频干扰，确保测量信号稳定性）
连接类型（内部转换器） “LEMO” 接口（专用连接器，保障信号传输可靠性）
环境与机械特性
1. 环境适应性
环境参数 要求
冲击极限 20 g pk（峰值加速度，应对设备运行中的冲击振动）
温度范围 工作温度：-20 ~ 65°C（对应 - 4 ~ 149°F），满足工业环境温变需求
防护等级 IP65（完全防尘，可抵御低压喷水，适应多粉尘、潮湿的工业场景）
认证资质 CE 认证（符合欧盟电磁兼容、安全等相关指令）
2. 机械规格
机械参数 详情
外壳材质 / 重量 防腐蚀铝合金（兼顾轻量化与耐用性）/ 约 1300 g（即 45.8 oz）
安装方式 壁挂式安装（节省空间，便于现场布局）
电气特性
1. 供电与功耗
供电电压：标称电压 + 24 VDC，允许电压范围 + 18 ~ +31.2 VDC（适应工业供电波动）
功率消耗：最大 6 W（低功耗设计，降低运行能耗）
2. 输出接口参数
产品提供多种输出类型，满足不同信号传输与控制需求，具体规格如下：
输出类型 详细参数
缓冲输出（2 路） - 连接方式：笼式端子（Cage Terminal，便于接线与维护）
- 电压范围：2.0 ~ 10.0 VDC
- 精度：±2.5%（确保信号输出准确性）
电流输出（2 路） - 电流范围：0/4 ~ 20 mA（支持反向输出 20 ~ 4/0 mA）
- 电气隔离： galvanically separated（ galvanic 隔离，避免接地环路干扰）
- 保护功能：开路、短路防护（提升设备安全性与耐用性）
- 负载能力：最大 500 Ohm（适配多数接收设备输入阻抗）
继电器输出（5 路常开触点） - 最大电压：48 VDC
- 最大电流：1 A
- 最大功率：50 W（可驱动小型执行器或报警装置）
3. 合规性认证
符合EN61326-1:2014 标准（电磁兼容要求，适用于工业环境中的电气设备）
满足欧盟2014/30/EU（EMC 指令）、2014/34/EU（ATEX 指令，潜在爆炸环境设备安全）、2011/65/EU（RoHS 指令，限制有害物质） 相关要求
订购信息与尺寸
1. 型号与配置差异
产品提供两种核心型号，主要区别在于涡流转换器的集成方式，用户需根据需求选择：
型号 产品描述
A3210/022-000 AMS 3210 轴位置监测器，内置涡流转换器（无需额外采购转换器，开箱即可用）
A3210/022-020 AMS 3210 轴位置监测器，外置涡流转换器（转换器需单独订购，灵活性更高）
2. 尺寸规格

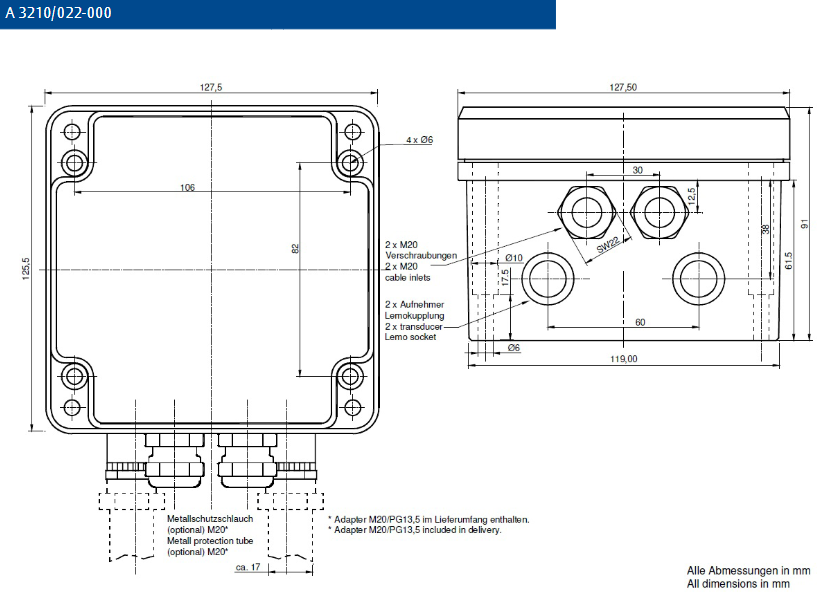

型号 A3210/022-000：关键尺寸（单位：mm）包括 127.5、127.50、60、119.00 等，配备 4 个直径 6mm 的安装孔（具体细节需参考图纸标注）
型号 A3210/022-000：关键尺寸约 296mm（其他详细尺寸需以官方图纸为准）
备注：所有尺寸单位均为毫米（mm），详细尺寸图纸可结合实际需求参考官方资料
