Siemens SINAMICS DCM 直流变流器与控制模块
时间: 2025-09-05浏览次数：
Siemens SINAMICS DCM 直流变流器与控制模块
Siemens SINAMICS DCM 直流变流器与控制模块
产品核心组件
SINAMICS DC MASTER 系列直流变流器由多个关键功能模块构成，各模块协同实现直流驱动控制，具体组件及功能如下：
电子模块：集成控制单元（CUD），并预留可转出支架插槽，支持额外 CUD 扩展，提升控制灵活性与冗余性。
功率部分：采用晶闸管构成全控三相桥式电路，分为两种驱动类型 —— 两象限驱动（B6C 结构）和四象限驱动（(B6) A (B6) C 结构），满足不同工况下的转速与制动需求。
散热系统：额定直流电流≤125A 的设备采用自通风设计，≥210A 的设备配备集成风扇强制风冷，保障功率元件稳定运行。
励磁功率部分：标配单象限励磁功率单元（含续流电路），可选无励磁版本或两象限励磁版本（适用于高动态励磁电流变化场景），且集成励磁过压保护功能。
供电与操作单元：含电子设备电源；标配 BOP20 操作面板，AOP30 高级操作面板需额外选购。
通用技术规格
1. 标准合规性
产品符合多项国际与行业标准，确保电气安全、电磁兼容性及运行可靠性，核心标准如下表：
标准编号 标准名称及适用范围
EN 50178 / IEC 62103 电力设施用电子设备标准
EN 50274 低压开关设备和控制设备组件：防触电保护（防止意外直接接触危险带电部件）
EN 60146-1-1 半导体变流器：一般要求与电网换相变流器规范
EN 61800-1 可调速电力驱动系统第 1 部分：（直流驱动）一般要求与低压可调速直流驱动系统额定值规范
EN 61800-3 可调速电力驱动系统第 3 部分：含特定测试方法的电磁兼容（EMC）产品标准
EN 61800-5-1 可调速电力驱动系统第 5-1 部分：安全要求（电气、热及能量相关）
UL 508 C 电力转换设备 UL 标准（575V 及以下设备已认证，UL 文件号 E203250）
2. 电气安全与性能
过压等级与强度：供电电路过压等级为 EN 61800-5-1 Class II，相对于环境（其他供电电路、外壳、电子设备）为 Class III；过压强度符合 EN 50178 Class 1 标准。
短路电流：不同供电电压与额定直流电流组合对应不同最大短路电流，例如 400/480V 三相交流供电时，15-1200A 额定直流电流设备最大短路电流 65kA，3000A 设备达 100kA。
无线电干扰抑制：未配置符合 EN 61800-3 标准的无线电干扰抑制功能，如需满足相关要求需额外选购配件。
3. 闭环控制稳定性
基于设备热运行状态（额定电机转速），在特定前提条件下（环境温度 ±10℃、供电电压 ±10%/-5%、带温度补偿的测速发电机温度系数 0.15‰/10℃、给定值恒定），控制精度如下：
脉冲编码器运行 + 数字给定值：转速偏差∆n=0.1% 额定电机转速
模拟测速器 + 模拟给定值：转速偏差∆n=0.006% 额定电机转速

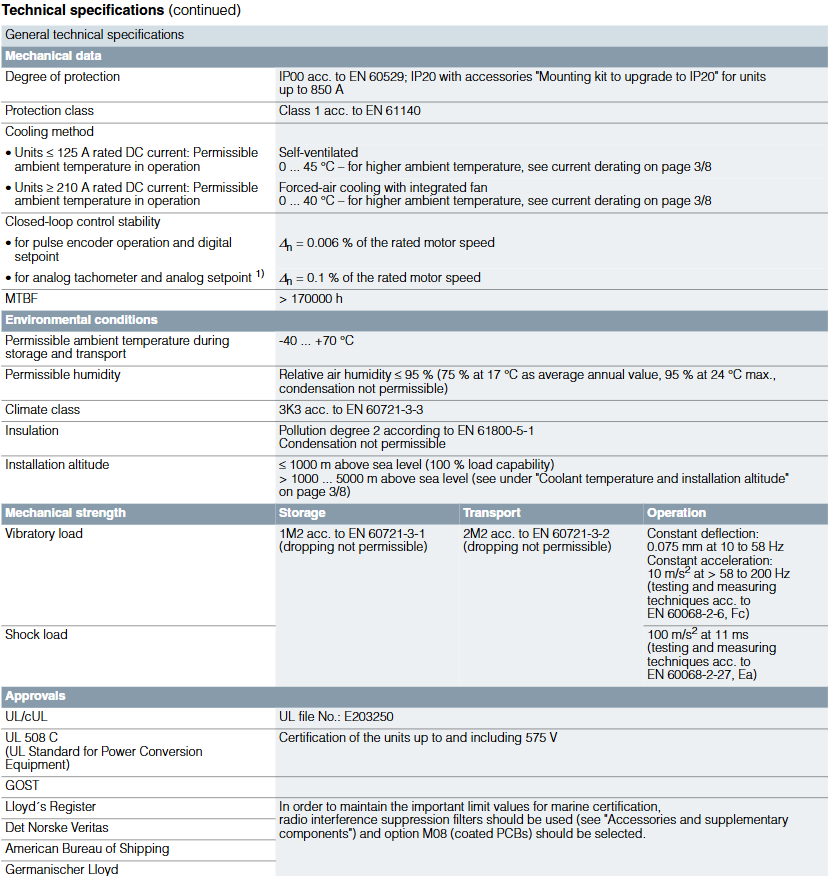

4. 环境与机械参数
参数类别 具体要求
防护等级 基础 IP00（EN 60529）；≤850A 设备可通过 “IP20 升级安装套件” 升级至 IP20；电气安全等级 EN 61140 Class 1
温度范围 运行：≤125A 设备 0-45℃，≥210A 设备 0-40℃（高温需降容）；存储 / 运输：-40-70℃
湿度 相对湿度≤95%（24℃时），年平均值≤75%（17℃时），严禁凝露
气候等级 EN 60721-3-3 3K3
绝缘 污染等级 EN 61800-5-1 Class 2，严禁凝露
安装高度 ≤1000m 海拔（100% 负载能力）；1000-5000m 海拔需参考降容规范
机械强度 振动：存储 1M2（EN 60721-3-1）、运输 2M2（EN 60721-3-2）、运行 10-58Hz 时 0.075mm 恒定挠度 / 58-200Hz 时 10m/s² 恒定加速度；冲击：运行时 100m/s²（11ms，EN 60068-2-27 Ea）
平均无故障时间（MTBF） ＞170000 小时
5. 认证资质
除 UL/cUL 认证外，产品还符合 GOST 标准，并通过劳氏船级社（Lloyd´s Register）、挪威船级社（Det Norske Veritas）、美国船级社（American Bureau of Shipping）、德国劳氏船级社（Germanischer Lloyd）认证（船用认证需搭配无线电干扰抑制滤波器及 M08 选项 —— 涂层 PCB）。

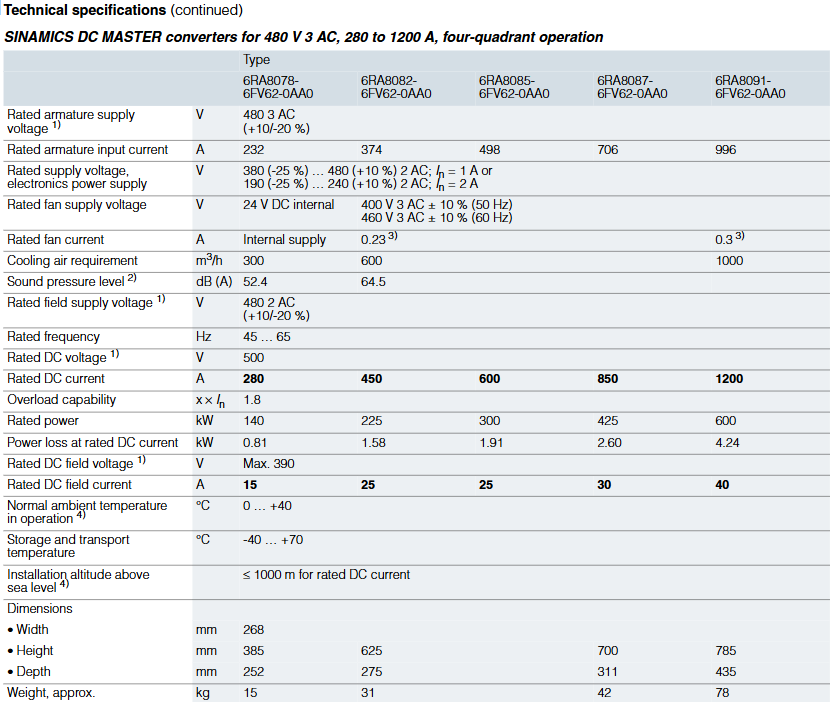

典型型号技术参数（以 480V 三相交流、四象限运行为例）
针对额定电枢供电电压 480V 三相交流（±10%/-20%）、四象限运行的系列型号，核心参数如下表（部分关键型号）：
型号 额定电枢输入电流（A） 额定直流电压（V） 额定直流电流（A） 额定功率（kW） 额定励磁电压（V） 额定励磁电流（A） 冷却风需求（m³/h） 声压级（dB (A)） 尺寸（宽 × 高 × 深，mm） 重量（kg）
6RA8078-6FV62-0AA0 232 500 280 140 480 两相交流 15 300 52.4 268×385×252 15
6RA8082-6FV62-0AA0 374 500 450 225 480 两相交流 25 - - 268×625×275 31
6RA8085-6FV62-0AA0 498 500 600 300 480 两相交流 25 600 - 268×700×311 42
6RA8087-6FV62-0AA0 706 500 850 425 480 两相交流 30 1000 64.5 268×785×435 78
6RA8091-6FV62-0AA0 996 500 1200 600 480 两相交流 40 - - 268×785×435 -
注：电枢 / 励磁供电电压可通过参数设置低于额定值，400/480/575V 额定电压设备最小输入电压 50V，更高额定电压设备最小 85V；供电电压欠压≤5% 时可维持额定直流输出电压。
选型与订购数据
1. 选型核心维度
选型需基于电枢电路参数（供电电压、额定直流电压 / 电流）、励磁电路参数（供电电压、额定直流电流）、额定功率，匹配对应型号及配套熔断器，不同供电电压（400V/480V/575V/690V/830V/950V 三相交流）对应不同型号序列，例如：
400V 三相交流：6RA80xx-6DV62-0AA0 系列
480V 三相交流：6RA80xx-6FV62-0AA0 系列
575/690V 三相交流：6RA80xx-6GV62-0AA0 系列
2. 熔断器配套规则
不同型号需搭配特定类型与规格的电枢 / 励磁电路熔断器，例如：
6RA8013-6FV62-0AA0（480V 三相交流、15A 额定直流电流）：电枢熔断器 3NE1814-0（2 个），励磁熔断器 5SD420
6RA8087-6FV62-0AA0（480V 三相交流、850A 额定直流电流）：电枢熔断器 3NE3338-8+3NE3334-0B（并联），励磁熔断器 5SD480
高电流型号（如 6RA8091-6FV62-0AA0，1200A 额定直流电流）：电枢熔断器内置，无需外部半导体熔断器，励磁熔断器 3NE1802-0（UL 认证）
