Woodward ESDR 4/4T 电流差动保护继电器
时间: 2025-09-05浏览次数：
Woodward ESDR 4/4T 电流差动保护继电器
Woodward ESDR 4/4T 电流差动保护继电器
ESDR 4/4T 是 Woodward 公司推出的电流差动保护继电器系列，专为发电机、电动机及互联变压器的三相电流差动保护设计，通过精准监测保护区域两侧电流、识别故障类型并触发选择性跳闸，保障电力设备安全稳定运行，分为 ESDR 4（针对发电机 / 电动机）与 ESDR 4T（针对发电机 / 电动机 / 互联变压器）两个版本，适配工业、能源等领域严苛用电场景。
核心功能与版本差异
1. 通用核心功能
高精度电流监测：支持 6 路真有效值（True RMS）电流测量，覆盖保护区域两侧的三相系统，可适配电流互感器二次侧输出（../1 A 或 ../5 A）。
灵活故障保护：可配置差动电流（Id）、稳定电流（Is）的跳闸阈值及延时，精准识别两相 / 三相短路、接地故障；仅当故障发生在保护区域内时触发跳闸，外部故障不动作，实现选择性保护。
多接口与报警：配备 4 路报警继电器（空接点输出）、3 路离散输入（用于闭锁、确认、配置），支持外部 PLC 远程控制；双行 LC 显示屏实时显示运行状态与参数，支持前端面板配置操作。
可靠硬件设计：采用微处理器技术，确保测量精度、重复性与可靠性；符合 CE 认证、UL/cUL 认证（普通场所），ESDR 4T 额外具备德国劳氏（GL）认证，适应工业复杂电磁环境。
2. 版本差异（ESDR 4 vs ESDR 4T）
功能维度 ESDR 4（发电机 / 电动机专用） ESDR 4T（含互联变压器保护）
保护对象 仅发电机、电动机 发电机、电动机、互联变压器
变压器适配功能 无 1. 可配置变压器变比（高低压侧独立设置）
2. 可选择变压器向量组（如 Yd5、Yy0 等 12 种）
3. 具备变压器励磁涌流检测与抑制功能
认证标准 CE、UL/cUL CE、UL/cUL、GL（德国劳氏）
核心优势 针对简单负载的轻量化保护 兼顾变压器复杂工况，适配多类型电力系统拓扑
关键技术规格
1. 电气参数
类别 规格详情
供电与功耗 电源：24 Vdc（±25% 波动）；固有功耗：最大 6 W
电流测量 - 隔离设计，额定电流（Iₙₐₜₑₙ）：../1 A 或 ../5 A
- 载流能力：5.0×Iₙₐₜₑₙ；负载：<0.15 VA
- 1 秒额定短时电流：../1 A 版本为 100.0×Iₙₐₜₑₙ，../5 A 版本为 30.0×Iₙₐₜₑₙ
离散输入 隔离设计；输入范围：18-250 Vac/dc；输入电阻：约 68 kΩ
继电器输出 - 空接点（AgCdO 触点材质）
- 通用负载（GP）：24 Vdc@2 Adc、250 Vac@2 Aac
- 指示负载（PD）：24 Vdc@1 Adc
2. 环境与物理参数
类别 规格详情
环境适应性 - 工作温度：-20 至 70 °C（-4 至 158 °F）
- 存储温度：-40 至 85 °C（-40 至 185 °F）
- 工作湿度：95%（非冷凝）
机械结构 - 外壳标准：APRANORM DIN 43700；防护等级：正面 IP42、背面 IP21
- 尺寸：144×72×199 mm（宽 × 高 × 深）；正面开孔：138 [+1.0]×68 [+0.7] mm
- 安装方式：前端面板安装或 DIN 导轨安装（需可选导轨夹 P/N LR05188）
- 接线端子：螺丝 / 插头式，支持 2.5 mm²（14AWG）或 4 mm²（12AWG）导线
- 重量：约 1000 g
抗干扰与认证 - 抗干扰测试：符合相关 EN 标准（CE 认证要求）
- 认证：UL/cUL（普通场所），ESDR 4T 额外含 GL 认证

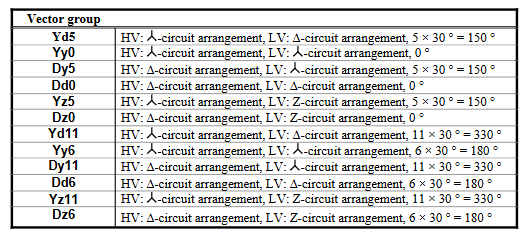

3. 变压器向量组（ESDR 4T 专属）
支持 12 种常见变压器向量组配置，通过调整相位偏移适配不同接线方式，部分核心向量组如下：
向量组 接线方式与相位偏移
Yd5 高压侧 Y 接、低压侧 Δ 接，偏移 5×30°=150°
Yy0 高压侧 Y 接、低压侧 Y 接，偏移 0°
Dy11 高压侧 Δ 接、低压侧 Y 接，偏移 11×30°=330°
Dd6 高压侧 Δ 接、低压侧 Δ 接，偏移 6×30°=180°
订购信息与安装
1. 产品型号（P/N）
不同安装方式与电流规格对应不同型号，核心型号如下：
产品版本 安装方式 电流规格 产品编号（P/N）
ESDR 4 前端面板安装 ../1 A LR20459（ESDR401B）
前端面板安装 ../5 A 8441-1010（ESDR405B）
DIN 导轨安装 ../1 A 8441-1105（ESDR401M）
DIN 导轨安装 ../5 A LR20590（ESDR405M）
ESDR 4T 前端面板安装 ../1 A LR20021（ESDR4T01B）
前端面板安装 ../5 A 5448-897（ESDR4T05B）
DIN 导轨安装 ../1 A LR20616（ESDR4T01M）
DIN 导轨安装 ../5 A 8441-1047（ESDR4T05M）
可选配件：前端面板版本转 DIN 导轨安装的导轨夹，P/N 为 LR05188。
2. 安装与接线
安装要求：需符合 DIN 43700 标准开孔尺寸，确保防护等级（正面 IP42 需避免液体直接喷淋）；DIN 导轨安装需搭配专用导轨夹，保证固定稳定性。

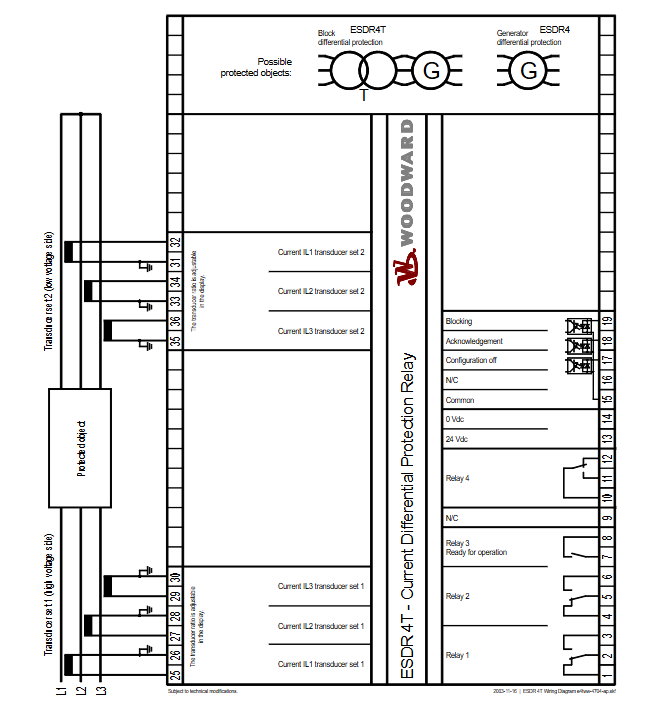

接线注意：电流输入需区分保护区域两侧（如变压器高低压侧），离散输入与继电器输出需按 Wiring Diagram 标注连接，避免极性错误导致保护误动作。
