Meggitt CPUM（模块化 CPU 卡）与 IOCN（输入 / 输出卡）
时间: 2025-09-05浏览次数：
Meggitt CPUM（模块化 CPU 卡）与 IOCN（输入 / 输出卡）
Meggitt CPUM（模块化 CPU 卡）与 IOCN（输入 / 输出卡）
CPUM 与 IOCN 是 Meggitt 传感系统旗下 Vibro-Meter® 品牌 VM600 系列机械保护系统（MPS）和状态监测系统的核心组件，二者协同工作，实现 VM600 机架的配置管理、信号监测、报警控制及外部设备通信，适用于航空、能源、重型机械等严苛工业场景。
核心功能与特性
1. 系统配置与控制（CPUM 核心作用）
一键配置：通过外部计算机（笔记本、工业 PC）运行 VM600 MPSx 软件，经以太网或 RS-232 串口可 “一键” 完成所有 VM600 卡件的配置。
机架控制中枢：作为 “机架控制器”，建立 VM600 机架与运行 MPSx 软件（MPS1/MPS2）的计算机之间的以太网连接，统一管理机架内所有卡件。
本地监测与操作：前面板配备 LCD 微显示屏，以柱状图 + 数字形式显示选定监测输出的数值，同时标注 Alert（预警）和 Danger（危险）阈值；支持通过 SLOT（插槽）、OUT（输出）按键切换监测信号，ALARM RESET 按键重置全机架锁定报警及关联继电器。
2. 多接口通信与冗余设计
通信接口丰富：CPUM 标配 2 路以太网接口 + 2 路串口（RS-232/RS-422/RS-485），可选配串口通信模块扩展额外 2 路隔离型 RS-422/RS-485 接口，最多支持 3 路串口同时工作。
冗余保障：可配置冗余通信链路（以太网冗余、串口冗余），提升系统可用性；例如双以太网分别用于主 / 备 Modbus TCP 通信，双串口分别用于主备 Modbus RTU 通信。
第三方设备兼容：支持工业标准协议（Modbus RTU、Modbus TCP），可与 DCS（集散控制系统）、PLC（可编程逻辑控制器）等第三方设备实现数据交互。
3. 安全防护机制
机架安全等级：集成两级安全保护功能 ——“硬件级” CPUM 访问锁定、“软件级” MPS 密码验证，限制以太网连接对 MPS 功能的操作权限，避免干扰设备监测与保护运行。
状态诊断：前面板 DIAG（诊断）LED 灯实时反馈运行状态：常亮绿色表示正常运行；闪烁绿色表示正常运行但受机架安全限制；熄灭表示异常。
4. IOCN 的接口扩展作用
通信接口转接：作为 CPUM 的配套 IO 卡，提供标准化接口（RJ45、RJ11/RJ25、D-sub），将 CPUM 的主 / 备以太网、串口信号引至外部，例如将 CPUM 主以太网从 “NET” 接口转接至 IOCN 的 “1” 接口。
扩展串口支持：当 CPUM 配备可选串口通信模块时，IOCN 的 “A”“B” 接口可提供额外 2 路 RS-422/RS-485 接口，支持 VM600 机架的多节点 RS-485 网络配置。
关键技术规格
1. CPUM 核心参数
类别 规格详情
CPU 模块 型号：PFM-541I 或等效；处理器：AMD Geode™ LX800（500MHz）；内存：256MB DRAM；操作系统：QNX
供电与功耗 供电电压：5VDC±5%；功耗：<10W；CPU 模块单独供电：+5VDC（<1.8A）
通信接口 - 主以太网：10/100BASE-TX（100Mbps），RJ45 接口，用于 MPSx 配置与 Modbus TCP
- 备以太网（需 IOCN）：10/100BASE-TX，RJ45 接口（IOCN 的 “2” 接口），用于冗余 Modbus TCP
- 主串口：RS-232（115.2kBaud），9 针 D-sub 接口，用于 MPSx 直连配置
- 备串口（需 IOCN）：RS-232/RS-485（115.2kBaud），RJ11/RJ25 接口（IOCN 的 “RS” 接口），用于 Modbus RTU
- 扩展串口（需可选模块）：2 路隔离 RS-422/RS-485，RJ11/RJ25 接口（IOCN 的 “A”“B”）
环境适应性 工作温度：-20 至 + 65℃（-4 至 + 149℉）；存储温度：-25 至 + 80℃（-13 至 + 176℉）；湿度：0-90%（非冷凝）
物理尺寸 高度：6U（262mm）；宽度：40mm；深度：187mm；重量：约 0.40kg（0.88lb）
2. IOCN 核心参数
类别 规格详情
接口类型 - 以太网：2 个 RJ45（“1” 用于主以太网转接，“2” 用于备以太网）
- 串口：1 个 RJ11/RJ25（“RS”，备串口），2 对 RJ11/RJ25（“A”“B”，扩展串口）
隔离性能 RS-485 隔离：500VDC；扩展串口模块隔离：>100VDC
供电与功耗 供电电压：5VDC±5%；功耗：<2W
物理尺寸 高度：6U（262mm）；宽度：20mm；深度：125mm；重量：约 0.25kg（0.55lb）

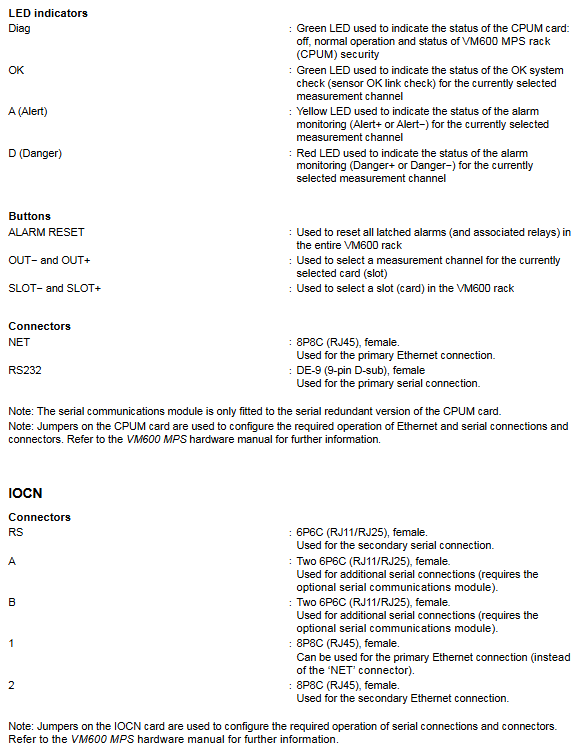

3. LED 与按键功能
LED 指示灯：DIAG（诊断）、OK（当前通道正常）、A（当前通道预警，黄色）、D（当前通道危险，红色）。
按键：ALARM RESET（重置全机架报警）、SLOT±（切换机架插槽）、OUT±（切换当前插槽通道）。

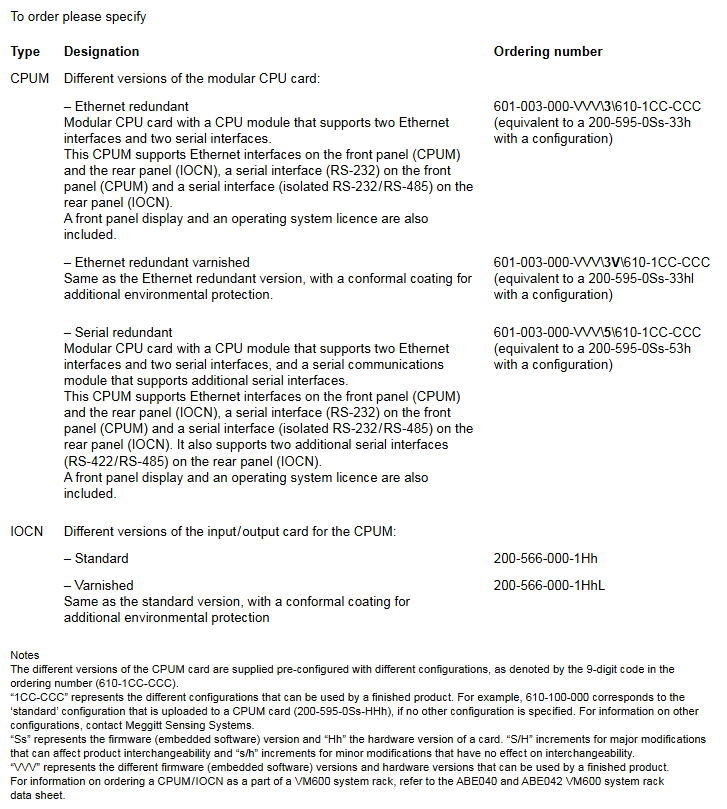

版本差异与订购信息
1. 产品版本分类
产品 版本类型 核心特点 订购编号（示例）
CPUM 以太网冗余版 标配 CPU 模块，2 路以太网 + 2 路串口，含前端显示屏与 OS 授权 601-003-000-VVV\3\610-1CC-CCC（等效 200-595-0Ss-33h）
以太网冗余涂漆版 同以太网冗余版，增加 conformal coating（ conformal 涂层），提升环境防护 601-003-000-VVV\3V\610-1CC-CCC（等效 200-595-0Ss-33hl）
串口冗余版 含 CPU 模块 + 串口通信模块，支持 2 路以太网 + 4 路串口（含 2 路扩展） 601-003-000-VVV\5\610-1CC-CCC（等效 200-595-0Ss-53h）
IOCN 标准版 基础接口转接功能，无涂层 200-566-000-1Hh
涂漆版 同标准版，增加 conformal 涂层 200-566-000-1HhL
2. 订购编码说明
“VVV”：代表固件（嵌入式软件）版本与硬件版本；
“1CC-CCC”：代表产品配置（如 610-100-000 为标准配置）；
“Ss/Hh”：“S/H” 代表影响互换性的重大版本修改，“s/h” 代表无影响的小修改。
