ABB System 800xA 有线网络交换机
时间: 2025-09-05浏览次数：
ABB System 800xA 有线网络交换机
ABB System 800xA 有线网络交换机
本文档是 ABB System 800xA 系列有线网络交换机的技术数据表，涵盖 5 款核心交换机型号（NE801、NE802、NE810、NE820、NE840）及配套 SFP 光模块，专为工业集散控制系统（DCS）设计，提供稳定、冗余的网络通信支持，适配电力、化工、冶金等严苛工业场景，核心优势包括预配置适配、增强监控、长寿命与全面技术支持。
系列通用核心特性
System 800xA 深度适配：出厂预配置，可直接接入 ABB System 800xA DCS 系统，无需复杂调试，降低集成难度。
增强型网络监控：支持通过 PNSM（Plant Network and Security Manager）工具实现网络状态实时监控、故障诊断与流量管理，提升运维效率。
工业级可靠性：
宽温工作范围（最低 - 40℃、最高 74℃），适应高低温工业现场；
部分型号具备 IP40 防护等级（防尘），NE801/802 为 IP21（防滴溅），满足不同安装环境需求；
支持冗余电源输入（除 NE840 外均为双电源设计），避免单点电源故障导致网络中断；
符合 G3 合规性及多项工业 EMC、安全标准（如 EN 50121-4、UL/IEC/EN 60950-1），抗电磁干扰能力强。
长寿命与服务保障：平均无故障时间（MTBF）最高达 118 万小时（NE802），设备稳定性强；ABB 提供全生命周期技术支持，降低后期维护风险。

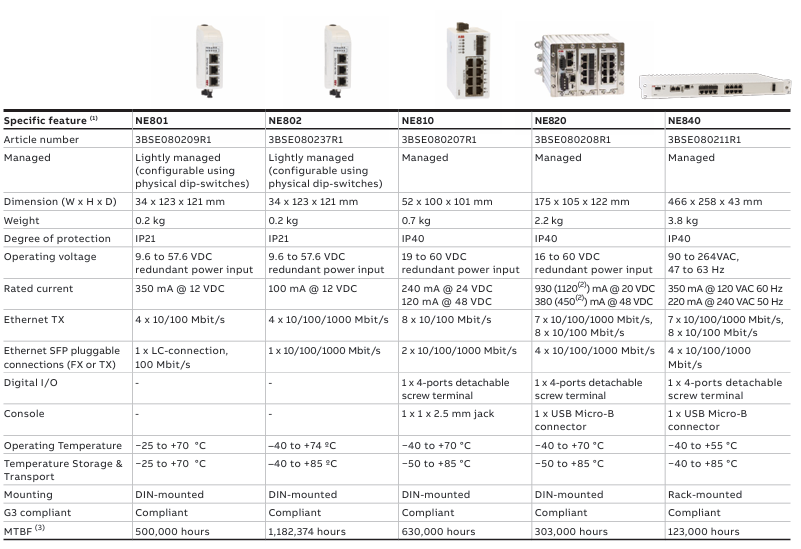

5 款核心交换机型号技术参数对比
1. 基础信息与物理特性
型号 订货号 管理类型 尺寸（W×H×D） 重量 防护等级 安装方式
NE801 3BSE080209R1 轻量管理（拨码开关） 34×123×121 mm 0.2 kg IP21 DIN 导轨
NE802 3BSE080237R1 轻量管理（拨码开关） 34×123×121 mm 0.2 kg IP21 DIN 导轨
NE810 3BSE080207R1 全管理型 52×100×101 mm 0.7 kg IP40 DIN 导轨
NE820 3BSE080208R1 全管理型 175×105×122 mm 2.2 kg IP40 DIN 导轨
NE840 3BSE080211R1 全管理型 466×258×43 mm 3.8 kg IP40 机架式（19 英寸）
2. 电气与网络特性
型号 工作电压 额定电流（典型值） 以太网电口（TX） 以太网光口（SFP） 数字 I/O 控制台接口
NE801 9.6-57.6 VDC（冗余） 350 mA @ 12 VDC 4×10/100 Mbit/s 1×100 Mbit/s（LC 接口） 1×4 端口可拆卸端子 1×2.5 mm 插孔
NE802 9.6-57.6 VDC（冗余） 100 mA @ 12 VDC 4×10/100/1000 Mbit/s 1×100/1000 Mbit/s（LC 接口） 1×4 端口可拆卸端子 1×USB Micro-B
NE810 19-60 VDC（冗余） 240 mA @ 24 VDC 8×10/100 Mbit/s 4×100/1000 Mbit/s 1×4 端口可拆卸端子 1×USB Micro-B
NE820 16-60 VDC（冗余） 120 mA @ 48 VDC 8×10/100 Mbit/s + 7×10/100/1000 Mbit/s 4×100/1000 Mbit/s - 1×USB Micro-B
NE840 90-264 VAC（47-63 Hz） 350 mA @ 120 VAC（60Hz）；220 mA @ 240 VAC（50Hz） 8×10/100 Mbit/s + 7×10/100/1000 Mbit/s 4×100/1000 Mbit/s - 1×USB Micro-B
3. 环境与可靠性
型号 工作温度 存储 / 运输温度 MTBF（小时，MIL-HDBK-217K 标准）
NE801 -25 至 + 70℃ -25 至 + 70℃ 500,000
NE802 -40 至 + 74℃ -40 至 + 85℃ 1,182,374
NE810 -40 至 + 70℃ -50 至 + 85℃ 630,000
NE820 -40 至 + 70℃ -50 至 + 85℃ 303,000
NE840 -40 至 + 55℃ -40 至 + 85℃ 123,000
配套 SFP 光模块（Transceivers）规格
ABB 提供 20 款不同类型的 SFP 光模块（PT801-PT839），覆盖百兆（100 Mbit/s）与千兆（1000 Mbit/s）速率，支持多模、单模、双向（BiDi）光纤传输，适配不同距离与光纤类型需求，核心参数如下：
通用特性：
接口类型：LC（光模块）、RJ45（电模块）；
工作温度：-40 至 + 85℃，工业级宽温设计；
支持波长：850 nm（多模）、1310 nm、1490 nm、1550 nm（单模）。
核心型号分类（按速率）：
百兆光模块（100 Mbit/s）：
多模（PT801）：传输距离 2 km，波长 1310/1310 nm；
单模（PT802/805/808/811）：最远 120 km（PT811，1550/1550 nm）；
双向单模（PT803/804/806/807/809/810/812/813）：通过单芯光纤传输，最远 120 km。
千兆光模块（1000 Mbit/s）：
多模（PT831/832）：最远 2 km（PT832，1310/1310 nm）；
单模（PT833/836/837/838）：最远 110 km（PT838，1550/1550 nm）；
双向单模（PT834/835）：传输距离 20 km，波长 1310/1490 nm。
千兆电模块（PT839）：RJ45 接口，传输距离 100 m，适用于短距离铜缆连接。
认证与合规性
所有交换机及光模块符合多项国际标准，确保安全与兼容性：
EMC（电磁兼容性）：EN 50121-4（铁路信号设备）、EN 55022/EN 55024（IT 设备）、EN 61000-6-1/2/3/4（环境 immunity 与发射）、FCC Part 15 Class A；
安全认证：UL/IEC/EN 60950-1（IT 设备安全）、DNV 2.4（船用认证）；
环保合规：EN 50581:2012（RoHS）、DIRECTIVE/2012/19/EU（WEEE）。
