Meggitt MPC4 机械保护卡
时间: 2025-09-05浏览次数：
Meggitt MPC4 机械保护卡
Meggitt MPC4 机械保护卡

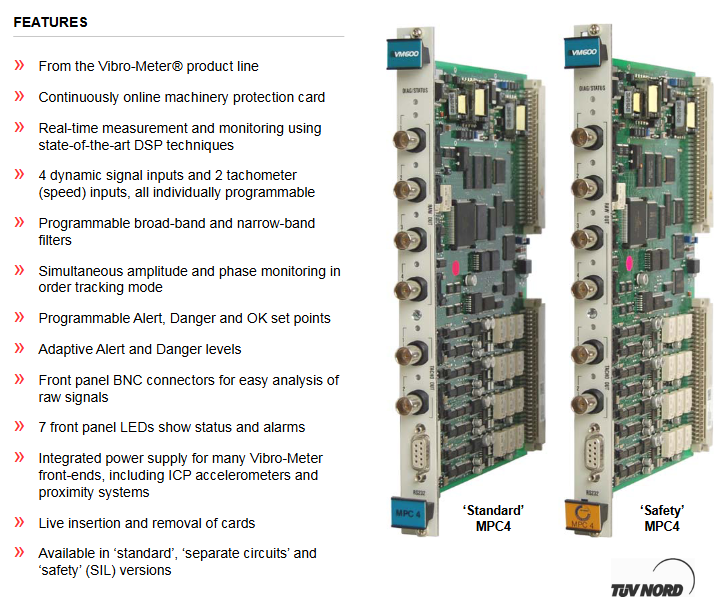

核心功能与特性
多通道信号处理
支持4 路动态信号输入（可测加速度、速度、位移等）与2 路转速（测速仪）输入（兼容接近探头、磁脉冲传感器、TTL 信号，支持分数测速比），所有通道可单独编程。
动态信号可实现数字滤波（高通 / 低通 / 带通）、积分 / 微分、整流（RMS、平均值、真峰值等）、阶次跟踪（振幅 + 相位，仅标准版和独立电路版支持）及传感器 - 目标间隙测量。
灵活监测与报警
可编程设置Alert（预警）、Danger（危险）、OK（正常）阈值，支持报警延时、滞后、锁定功能，且预警 / 危险等级可根据转速或外部信息自适应调整。
报警逻辑丰富：支持过电平（A+、D+）与欠电平（A-、D-）切换（加速度计系统仅过电平），可组合 AND/OR/ 多数表决逻辑，提供 8 种基本功能与 4 种高级功能，报警扫描间隔最大 100ms。
内置 “OK 系统”：实时监测传感器信号，诊断断线、传感器故障或调理器问题，6 个通道 LED+1 个硬件 / 处理错误 LED 显示状态。
便捷信号访问与供电
前面板配备 BNC 接口，可直接分析原始信号；机架后部（IOC4T 卡前端）提供 0-10V 电压信号、4-20mA 电流信号的模拟输出。
集成传感器供电：支持 ICP 加速度计、接近系统等 Vibro-Meter 前端设备，提供 + 27.2V、-27.2V、+15.0V（0-25mA）及 6.16mA（1-23V）等多种电源，且 + 5V 线路具备 11.0A 过流保护。
可靠性设计
上电自动执行自检与诊断程序，支持热插拔（带电插入 / 移除卡件）。
符合 API 670 标准中机械保护系统（MPS）与状态监测系统（CMS）的 “隔离” 要求：MPS 与 CMS 不共享通信总线，分别通过 VM600 MPSx 软件（MPC4/IOC4T）和 VibroSight® 软件（XMx16/XIO16T）配置，避免 CMS 运行影响 MPS 功能。
版本差异与合规性
MPC4 提供 3 个版本，核心差异体现在功能范围、接口支持与安全合规性上，具体对比如下：
对比维度 标准版（Standard） 独立电路版（Separate Circuits） 安全版（SIL）
核心合规 IEC 61508、ISO 13849 IEC 61508、ISO 13849、CEI/IEC 60255-5 IEC 61508、ISO 13849
适用场景 仅含 MPC4/IOC4T、RLC16 继电器卡的 VM600 机架 需独立电路设计的工业场景 含 CMS 卡（如 CMC16、XMx16）和继电器卡（如 IRC4）的复杂机架
VME 接口 支持（D16/A24 从模式） 支持 不支持
阶次跟踪 支持（窄带跟踪） 支持 不支持
转速 / 相位参考 支持输入输出 支持输入输出 不支持
配置方式 RS-232 或 VME RS-232 或 VME 仅 RS-232
隔离要求 无 无 与机架内其他卡件隔离，防止配置误改
关键技术规格

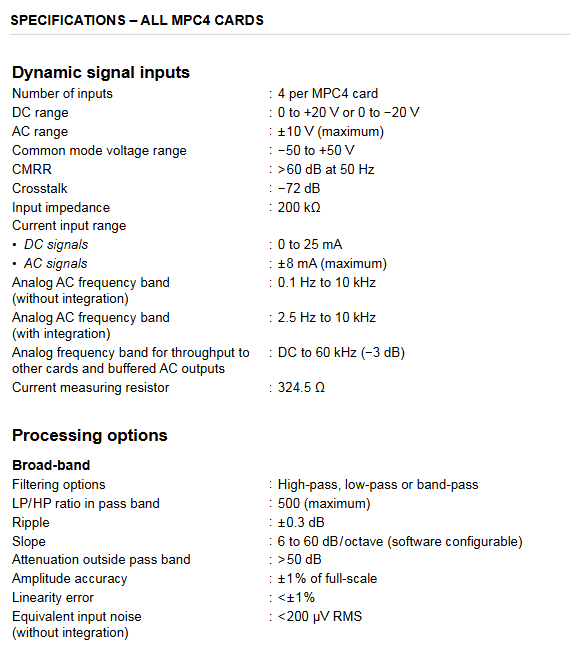

1. 动态信号输入
直流范围：0 至 ±20V；交流范围：±10V（最大）
共模电压：-50 至 + 50V，共模抑制比（CMRR）>60dB（50Hz），串扰 - 72dB
输入阻抗：200kΩ；电流输入范围：直流 0-25mA、交流 ±8mA（最大）
频率带宽：无积分时 0.1Hz-10kHz，有积分时 2.5Hz-10kHz；向其他卡传输带宽 DC-60kHz（-3dB）
2. 信号处理精度
宽带滤波：纹波 ±0.3dB，斜率 6-60dB / 倍频（软件可调），通带外衰减 > 50dB，振幅精度 ±1% 满量程，线性误差 <±1%
窄带跟踪（仅标准 / 独立电路版）：Q 值 = 28，频率范围 0.15Hz-10kHz，相位误差 <±6°（最大）、<±1°（1X 阶次典型值），振幅精度 ±1.2%
轴相对振动：频率 0.1Hz-10kHz（振动）、DC-1Hz（间隙 / 位置），振幅精度 ±1.2%（振动）、±1%（间隙）
3. 供电与功耗
卡件供电：5VDC±5%、±12VDC；5VDC 功耗 12.5W（每用 1 个传感器额外 + 1W），±12VDC 功耗最大 2.5W
传感器供电：电压型（±27.2V、+15V，±5% 误差，0-25mA）、电流型（6.16mA±5%，1-23V）
4. 环境与物理参数
工作温度：-25 至 + 65℃（-13 至 + 149℉），湿度 0-90%（无冷凝）
存储温度：-40 至 + 85℃（-40 至 + 185℉），湿度 0-95%（无冷凝）
尺寸：高度 6U（262mm）、宽度 20mm、深度 187mm；重量 0.40kg（0.88lb）
订购信息
订购型号：需指定版本、固件版本（SSS）与硬件版本（Hh），具体型号如下：
标准版：200-510-SSS-1Hh
独立电路版：200-510-SSS-2Hh
SIL 安全版：200-510-SSS-3Hh
