Meggitt Vibro-Meter RPS 6U 机架电源模块
时间: 2025-09-04浏览次数：
Meggitt Vibro-Meter RPS 6U 机架电源模块
Meggitt Vibro-Meter RPS 6U 机架电源模块
核心功能与定位
RPS 6U 是 VM 600 系列机架的专用电源供应单元，核心功能围绕 “稳定供电、高可靠性、灵活适配” 设计，具体如下：
多输出电压供给：为机架内所有板卡（如 MPC 4 监控卡）提供 +5V DC、+12V DC、-12V DC 三路直流电源，满足不同板卡的供电需求，输出电流分别达 35A、6A、2A，总额定功率 300W；
冗余部署能力：支持 1~2 个模块并行安装，单模块故障时，冗余模块自动接管供电，避免系统断电，尤其适用于对供电连续性要求高的关键设备监控场景；
宽输入与保护设计：支持 AC 或 DC 宽范围输入（如 AC 90~264V 自适应、DC 18~145V 分型号适配），集成过压保护（+5V 输出保护阈值 5.9~6.7V）、短路保护（电子限流，持续短路无损坏），应对工业现场电源波动；
VME 兼容性：完全符合 VME 总线规范，通过两个连接器直接接入 VM 600 机架背板，无需额外接线，简化安装；
低损耗与温度适应性：60~70℃ 范围内仅 1%/℃ 功率降额，减少高温环境下的性能衰减，适配工业高温场景。
电气参数与性能指标
（一）核心电气参数
参数类别 规格要求
输出特性 - +5V DC：额定输出 35A，负载下电压稳定性 ≤±0.2%，纹波（20MHz 带宽）≤50mVpp；
- +12V DC：额定输出 6A，负载下电压稳定性 ≤±0.2%；
- -12V DC：额定输出 2A，负载下电压稳定性 ≤±0.2%；
- 过压保护：+5V 输出 factory 设定 5.9~6.7V，其他输出默认过压保护。
输入特性 分 AC/DC 两种输入类型，具体范围依型号而定（如 AC 型 90~264V 自适应，DC 型 18~32V/38.4~57.6V 等）；AC 型支持 48~65Hz 频率波动，效率 ≥75%（AC 型）、≥70%（DC 型）。
断电耐受能力 支持短时间断电不复位 MPC 4 板卡，耐受时长与板卡数量、电源模块数量相关：
- 2 个 MPC 4 板卡：1 模块耐受 190ms，2 模块耐受 250ms；
- 12 个 MPC 4 板卡：1 模块耐受 10ms，2 模块耐受 20ms。
（二）物理与安装参数
规格类别 具体参数
尺寸 6U 高度（符合机架标准），12TE 宽度，深度 187mm，适配 VM 600 系列 ABE 04X 机架
重量 约 2.1kg，轻量化设计，避免机架负载过大
安装位置 机架前部安装，通过两个连接器直接对接背板，无需额外固定螺丝（依赖机架卡扣）
面板设计 前部面板带 +5V/+12V/-12V 状态指示灯，AC/DC 版本面板标识不同，便于区分型号
环境适应性与合规认证
（一）环境参数
RPS 6U 针对工业恶劣环境设计，环境耐受能力如下：
环境类别 规格要求
温度 工作：-25~65℃（-13~149°F）；存储：-40~85℃（-40~185°F），符合 IEC 68-2-1/2 标准
湿度 ≤95% 非冷凝（符合 IEC 68-2-3 标准），适应高湿工业场景
振动与冲击 振动：10~2000Hz、5g 加速度，三方向各 2 小时（符合 IEC 68-2-6）；
冲击：100g 加速度、6ms 半正弦脉冲（符合 IEC 68-2-27），耐受设备运输或运行中的振动冲击。
（二）合规认证
安全标准：符合 UL 1950、CSA 22.2#234、IEC 950、EN 60950 标准，确保电气安全；
EMC 合规：符合欧盟 EMC 指令，减少电磁干扰对周边设备的影响；
低电压指令：CE 低电压指令认证，标注 LR111641 Level 3，满足欧盟市场准入要求。
型号分类与适配场景
RPS 6U 按 输入电源类型（AC/DC） 与 输入电压范围 细分型号，不同型号适配不同工业供电场景，具体分类如下：

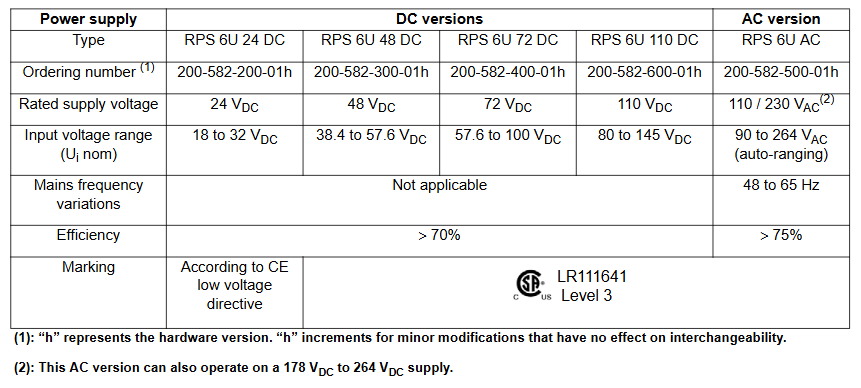

型号类型 具体型号 额定输入电压 输入电压范围 适配场景
DC 输入型 RPS 6U 24 DC 24V DC 18~32V DC 低压 DC 供电场景（如车载、小型设备）
RPS 6U 48 DC 48V DC 38.4~57.6V DC 工业标准 48V DC 系统
RPS 6U 72 DC 72V DC 57.6~100V DC 中压 DC 供电场景（如大型工业设备）
RPS 6U 110 DC 110V DC 80~145V DC 高压 DC 供电场景
AC 输入型 RPS 6U AC 110/230V AC 90~264V AC（自适应） 通用 AC 供电场景，兼容全球电压标准
RPS 6U AC（特殊） 115V AC 90~132V AC 特定区域 115V AC 系统
特殊适配：AC 型还支持 178~264V DC 输入，实现 “AC/DC 双兼容”，进一步提升场景适配性。
后部面板与安装配置
RPS 6U 需搭配专用后部面板实现电源输入与保护，不同面板适配不同输入类型与功能需求，核心面板类型及特性如下：
面板类型 型号编号 核心功能 适配场景

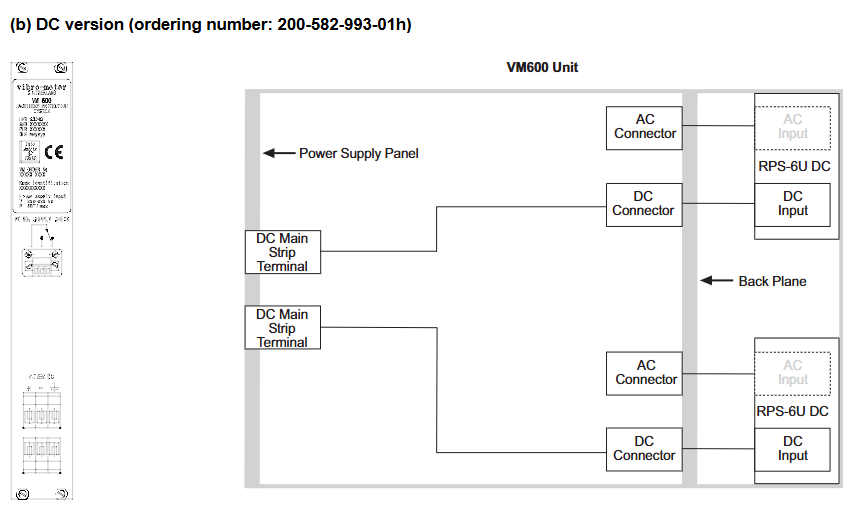

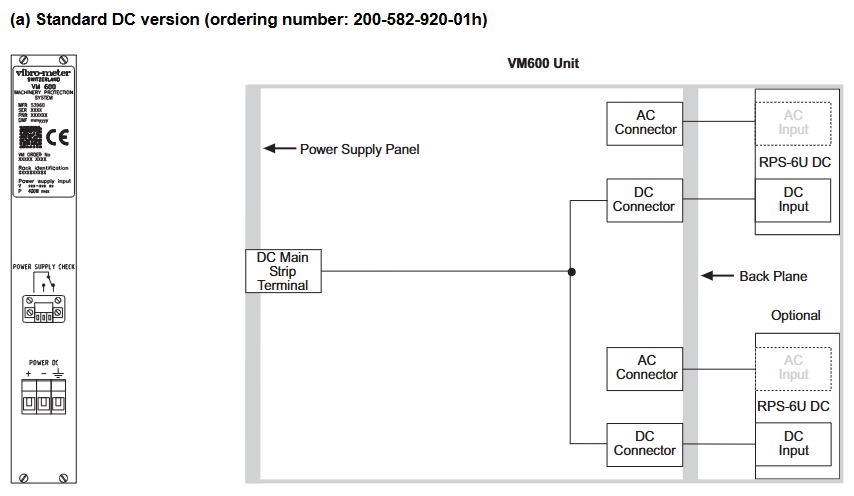

标准 DC 面板 200-582-920-01h 单路 DC 螺丝端子输入，带背板连接 普通 DC 供电场景
双 DC 输入面板 200-582-990-01h 两路独立 DC 端子输入，背板并联 需双 DC 电源冗余的关键场景

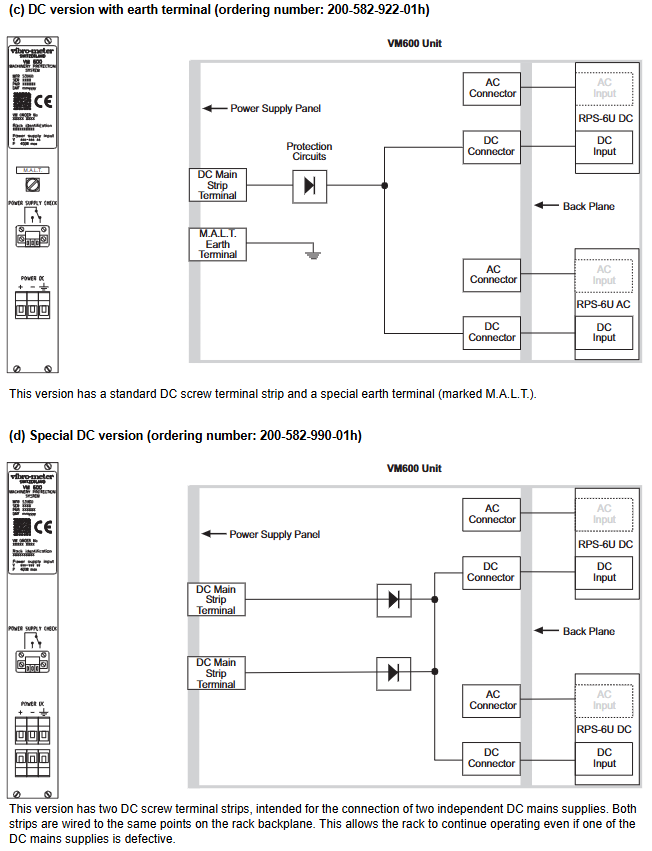

带接地 DC 面板 200-582-922-01h 标准 DC 端子 + M.A.L.T. 接地端子 需加强接地保护的工业环境
标准 AC 面板 200-582-910-02h AC 插座 + 保险丝 + 滤波器 通用 AC 供电场景
带开关 AC 面板 200-582-911-02h AC 端子 + 电源开关 + 保险丝 需手动控制电源通断的场景
双 AC 冗余面板 200-582-960-03h 两路 AC 插座 + 自动切换电路 AC 电源冗余，故障自动切换
AC+DC 混合面板 200-582-970-01h AC 插座 + DC 端子，独立接入背板 需同时兼容 AC/DC 输入的灵活场景
安装注意：所有后部面板均预装电缆，直接与机架背板对接，无需现场接线；DC 输入需区分正负极，AC 输入需确认电压等级与频率兼容性。
订购信息与附加说明
（一）核心订购参数
电源模块选型：需指定 “型号 + 输入类型 + 订购编号”，例如：
24V DC 输入：型号 RPS 6U 24 DC，订购编号 200-582-200-01h；
110/230V AC 输入：型号 RPS 6U AC，订购编号 200-582-500-01h；
注：编号中 “h” 代表硬件版本， minor 变更不影响互换性。
后部面板选型：根据输入类型与保护需求选择，例如双 AC 冗余场景选 200-582-960-03h，加强接地 DC 场景选 200-582-922-01h。
（二）关键注意事项
功率匹配：根据机架内板卡数量计算总功耗，确保不超过 RPS 6U 额定功率（300W），例如 12 个 MPC 4 板卡需优先选择冗余部署；
温度管理：安装时需预留散热空间，避免模块紧邻高发热设备，60℃ 以上环境需关注功率降额（1%/℃）；
冗余配置：冗余部署时需使用相同型号的 RPS 6U 模块，确保输出特性一致，避免负载不均；
合规使用：仅适用于 VM 600 系列机架，禁止用于其他非兼容系统，避免电气不匹配导致损坏。
