Allen-Bradley 1756 ControlLogix I/O Specifications 模块
时间: 2025-09-04浏览次数：
Allen-Bradley 1756 ControlLogix I/O Specifications 模块
Allen-Bradley 1756 ControlLogix I/O Specifications 模块
I/O 模块分类与核心类型
1756 系列 I/O 模块按功能可分为 数字量 I/O、模拟量 I/O、HART 接口模块、特殊功能模块 四大类，各类模块通过型号后缀区分核心特性（如 “D” 代表诊断功能、“E” 代表电子熔断、“I” 代表隔离），具体分类及典型型号如下：
（一）数字量 I/O 模块
覆盖 AC/DC 供电，支持诊断、电子熔断、隔离等增强功能，适用于开关信号采集与执行器控制。
模块类型 典型型号 核心特性
AC 数字量输入 1756-IA8D、1756-IA16I 120V/240V AC 供电，1756-IA8D 含点级诊断，1756-IA16I 支持通道独立隔离

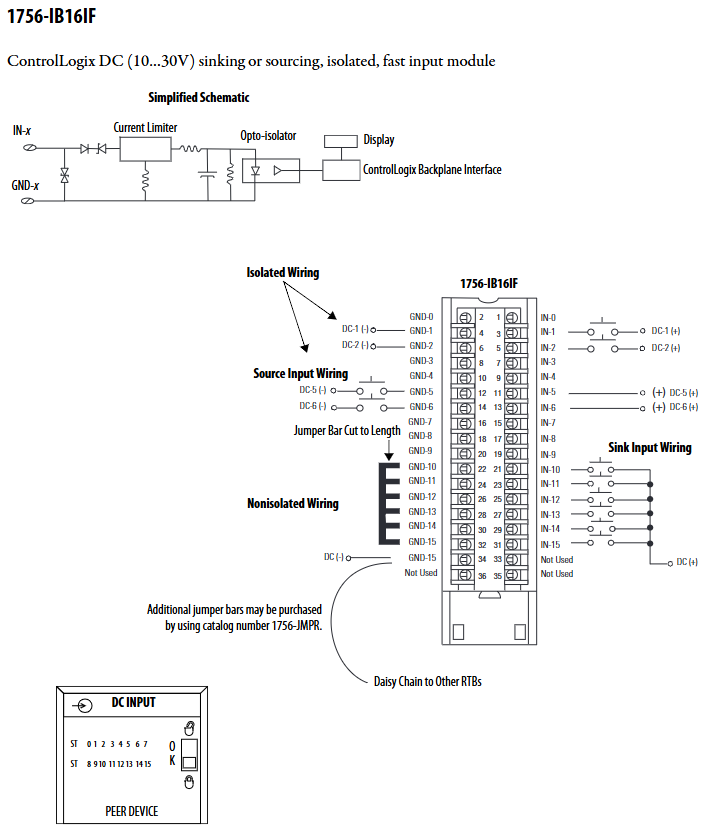

DC 数字量输入 1756-IB16D、1756-IB16I 12/24V DC sinking/sourcing 输入，1756-IB16D 支持断线检测，1756-IB16I 全隔离
AC 数字量输出 1756-OA8E、1756-OA16I 120/240V AC 输出，1756-OA8E 带电子熔断，1756-OA16I 通道独立隔离
DC 数字量输出 1756-OB8EI、1756-OB16D 12/24V DC 输出，1756-OB8EI 含电子熔断 + 隔离，1756-OB16D 支持故障诊断
共性参数：多数数字量模块工作温度范围 0…60℃，存储温度 -40…85℃，抗振动（2g @ 10…500Hz）、抗冲击（30g 工作 / 50g 存储），EMC 符合 CISPR 11 Class A 标准。
（二）模拟量 I/O 模块
用于电压、电流信号的高精度采集与输出，支持多种量程与隔离设计，适用于传感器（如压力、流量传感器）信号处理。
模块类型 典型型号 核心特性
模拟量输入 1756-IF8、1756-IF16 支持 ±10V/0…10V/0…20mA 量程，1756-IF16 含 16 通道，Sigma-Delta 转换技术
模拟量输出 1756-OF4、1756-OF8I 输出量程 ±10V/0…20mA，1756-OF8I 支持通道隔离，精度 0.1% 量程
高速模拟量 I/O 1756-IF4FXOF2F 4 路高速输入 + 2 路高速输出，采样时间 300μs，支持浮点数 / 整数数据格式
精度特性：多数模拟量模块校准精度优于 0.1% 量程（25℃），温漂系数 15…50 ppm/℃，输入阻抗电压型 >1MΩ、电流型 249Ω 左右。
（三）温度测量模块
专为 RTD（电阻式温度检测器）与热电偶设计，支持多类型传感器与温度范围，适用于工业过程温度监控。
模块类型 典型型号 核心特性
RTD 输入模块 1756-IR6I、1756-IR12 支持 Pt100/Pt1000/Ni120/Cu10 等 RTD，1756-IR12 含 12 通道，量程 -200…870℃
热电偶输入模块 1756-IT6I、1756-IT16 支持 B/E/J/K/R/S/T 等热电偶，1756-IT16 含 16 通道，集成冷端补偿（CJC）
混合温度模块 1756-IRT8I 8 通道可配置 RTD / 热电偶，支持 ITS-90 线性化，隔离电压 250V 连续
温度范围：热电偶模块覆盖 -270…2320℃（如 Type C 热电偶），RTD 模块覆盖 -200…870℃（Pt100），冷端补偿精度 ±0.3℃。
（四）HART 接口与特殊模块
支持 HART 协议通信与特殊工业场景，如安全联锁、高速计数等。
模块类型 典型型号 核心特性
HART 输入模块 1756-IF8H、1756-IF16H 支持 HART 协议，8/16 通道电流输入，兼容 HART 智能传感器，隔离设计
高速计数模块 1756-HSC 高速脉冲计数与位置检测，支持多种计数模式，适用于电机转速、编码器信号采集
安全模块 1756-LSC8XIB8I 安全逻辑控制，8 路输入 + 8 路输出，符合安全标准，适用于危险场景联锁
核心技术共性与安装要求
（一）电气与机械共性
供电与功耗：所有模块需从机架背板取电，5.1V DC 电流消耗 100…400mA（依模块类型），24V DC 电流消耗 2…150mA，总背板功率 0.5…10W 不等；
隔离与防护：隔离电压多为 250V 连续（基础绝缘），部分模块（如 1756-OB8I）支持增强隔离，端子块支持用户自定义机械键控，防止错接；
响应时间：数字量模块输入延迟 0.2…10ms（可配置滤波），模拟量模块采样时间 1ms…50ms，高速模块（如 1756-IF4FXOF2F）最小采样 300μs。
（二）环境与安装要求
环境参数 要求标准
工作温度 0…60℃（部分模块可扩展至 -20…70℃，需参考具体型号）
相对湿度 5…95% 非冷凝（IEC 60068-2-30）
电磁兼容（EMC） 抗 ESD：6kV 接触 / 8kV 空气放电；抗辐射干扰：10V/m（80…2000MHz）
安装方式 机架式安装，单槽宽度（部分特殊模块占 2 槽），支持 DIN 导轨或壁挂式机架
合规认证与应用场景
（一）全球合规认证
所有 1756 系列模块均通过多地区安全与电磁兼容认证，核心认证包括：
北美：UL Listed（UL 文件 E65584）、CSA Certified（Class I Division 2 危险区域）；
欧洲：CE 认证（符合 EN 61326-1、EN 61000-6-2/4）、ATEX 认证（II 3 G Ex nA IIC T4 Gc）；
其他：FM 危险区域认证、KC 韩国无线电认证、C-Tick 澳大利亚电磁认证。
（二）典型应用行业
基于模块的高可靠性与灵活性，广泛应用于：
过程工业：石油天然气、化工、水泥（模拟量 + HART 模块监控压力 / 流量）；
离散制造：汽车、食品饮料（数字量模块控制电机 / 阀门）；
能源与交通：发电厂、船舶（温度模块监控设备温度，安全模块实现联锁）。
五、关键选型与使用提示
型号识别：通过型号后缀快速判断功能，如 “D”= 诊断、“E”= 电子熔断、“I”= 隔离、“H”=HART；
端子块选择：根据模块通道数与接线需求选择 RTB，如 1756-TBCH 适用于多通道隔离模块，1756-TBNH 适用于普通数字量模块；
校准周期：模拟量与温度模块建议 6…12 个月校准一次，确保精度；
危险区域使用：Class I Division 2 区域需选择带相应认证的模块（如 CSA LR69960C、FM 认证），避免非认证模块直接使用。
