Foxboro Evo FBM217 离散输入模块
时间: 2025-09-04浏览次数：
Foxboro Evo FBM217 离散输入模块
Foxboro Evo FBM217 离散输入模块
模块核心功能与特性
FBM217 是一款 32 通道离散输入模块，专为工业环境设计，支持多电压等级信号采集与高可靠性运行，核心功能与特性如下：
（一）核心功能
多电压信号支持：覆盖低、中、高电压输入，具体包括：
低电压：15~60V DC（电压监控或触点检测）；
中电压：120V AC/125V DC（逻辑 0：0~20V AC/DC，逻辑 1：80~132V AC/75~150V DC）；
高电压：240V AC（逻辑 0：0~40V AC，逻辑 1：164~264V AC）。
冗余部署能力：支持单模块或冗余成对部署（2 个 FBM217 需安装在底座相邻奇 / 偶位置，配合冗余适配器 RH926ZY），冗余模式下通过 Foxboro Evo 控制软件的 CINR 功能块校验输入信号质量，自动选择最优信号。
事件序列（SOE）功能：配合 I/A Series v8.x 及以上软件或 Control Core Services v9.0+，支持事件采集、存储与报告，可选 GPS 时间同步（精度达 1ms）；旧版本软件（v8.x 前）需通过 ECB6/EVENT 块实现，精度为 1 秒且无跨处理器同步。
信号调理与保护：依赖终止组件（TA）实现光学隔离、电流限制、电压衰减，部分 TA 支持外部励磁电源接入，无需额外现场电路保护设备（如熔断器）。
（二）关键特性
环境适应性：符合 ISA S71.04 G3 级恶劣环境标准，耐受振动（0.75 m/S² @ 5~500Hz）、宽温（工作 -20~70℃，存储 -40~70℃）；
热插拔设计：更换模块时无需拆除现场接线、电源或通信线缆，冗余模块更换不影响正常模块的现场信号采集；
状态指示：正面 LED 灯实时反馈模块运行状态（如故障、就绪）与单个输入通道的离散状态，便于快速诊断；
通信可靠性：通过 2 Mbps 模块现场总线与 Fieldbus 通信模块（FCM）或控制处理器（FCP）连接，支持 A/B 双路径通信，单路径故障时自动切换。
硬件参数与技术规格

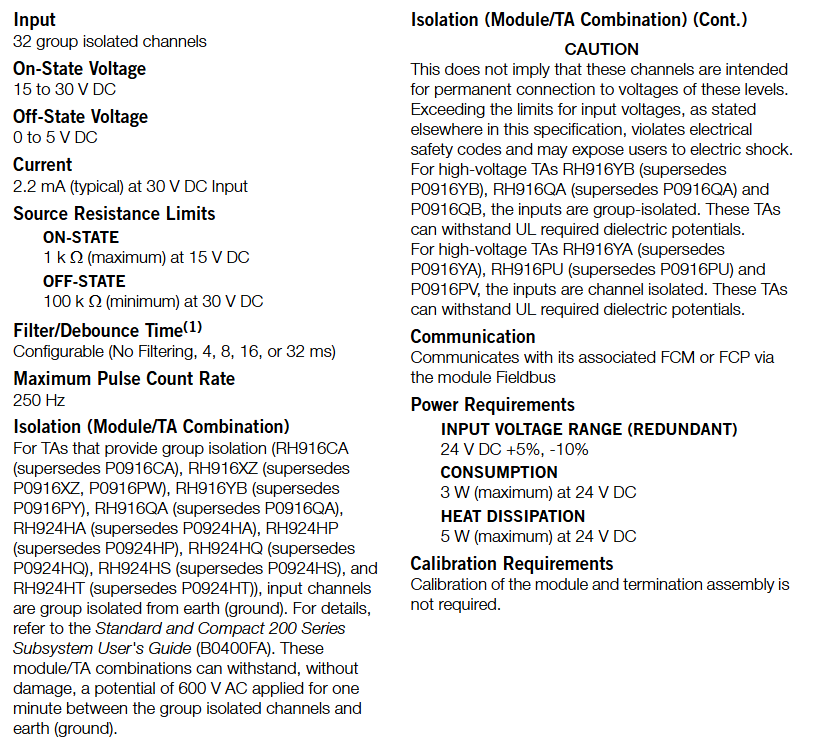

（一）输入与电气参数
参数类别 具体规格
通道配置 32 个组隔离通道（隔离等级依赖 TA，部分 TA 支持通道级隔离）
输入电流 30V DC 时典型 2.2mA；高电压（240V AC）时最大 2.8mA（逻辑 1 状态）
源电阻限制 逻辑 1（15V DC）≤1kΩ；逻辑 0（30V DC）≥100kΩ
滤波 / 消抖时间 可配置（无滤波、4ms、8ms、16ms、32ms，需固件 v1.25H+）
脉冲计数速率 最大 250Hz
隔离电压 模块 + TA 组合可耐受 600V AC（1 分钟，组隔离通道对地）
（二）电源与功耗
电源输入：24V DC（冗余模式，允许范围 +5%/-10%，即 21.6~26.4V DC）；
功耗：24V DC 时最大 3W（运行），最大散热 5W；
电源保护：支持冗余独立 DC 电源接入，增强供电可靠性。
（三）物理与环境参数
参数类别 规格要求

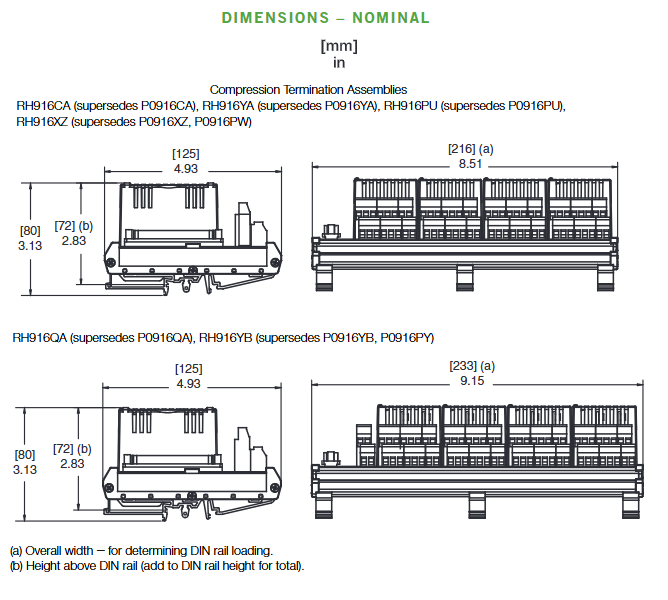

尺寸（模块） 高度 102mm（含安装耳 114mm）× 宽度 45mm× 深度 104mm
重量 模块约 284g（10oz）；TA 约 420~454g（0.93~1.0lb）
工作环境 温度 -20~70℃，湿度 5%~95%（无冷凝），海拔 -300~3000m
存储环境 温度 -40~70℃，湿度 5%~95%（无冷凝），海拔 -300~12000m
污染等级 符合 EIA 364-65 Class III，适用于 ISA S71.04 G3 级恶劣环境
安装与终止组件（TA）配置
FBM217 需配合专用底座与终止组件（TA）使用，安装与接线需遵循严格规范，核心要求如下：
（一）底座与安装
底座类型：模块化底座（DIN 导轨或 19 英寸机架安装），单个底座最多容纳 4 或 8 个 FBM 模块；
冗余模块需安装在相邻奇 / 偶位置（如 1&2、3&4），并通过冗余适配器 RH926ZY 连接；
支持 100 系列转换安装结构（参考 PSS 31H-2W8），便于旧系统升级。
安装规范：
DIN 导轨：支持 32mm/35mm 规格，优先选择镀锌黄铬钢材质（确保接地良好），间距约 200mm 固定；
面板安装：使用 M4 或 #8 螺丝，预留散热空间（模块各侧≥25mm）。
（二）终止组件（TA）选型
TA 是 FBM217 与现场信号连接的核心部件，提供信号调理、隔离与电源分配功能，需根据输入信号类型选型，常见 TA 及适配场景如下：
TA 型号 适配信号类型 隔离等级 认证类型
RH916CA（主 TA） 30V DC 电压监控，32 通道 组隔离 Type 1/2/4
RH916XZ（主 TA） 24V DC 触点检测，32 通道 组隔离 Type 1/2/4
RH916YA（主 TA） 132V AC/150V DC 电压监控，32 通道 通道隔离 Type 1/4
RH916PU（主 TA） 240V AC 电压监控，32 通道 通道隔离 Type 1
RH924HB（扩展 TA） 替换 FBM12A/B 扩展模块，16 通道 组隔离 Type 1/2/4
RH924HD（扩展 TA） 替换 FBM13 扩展模块，16 通道 通道隔离 Type 1/4

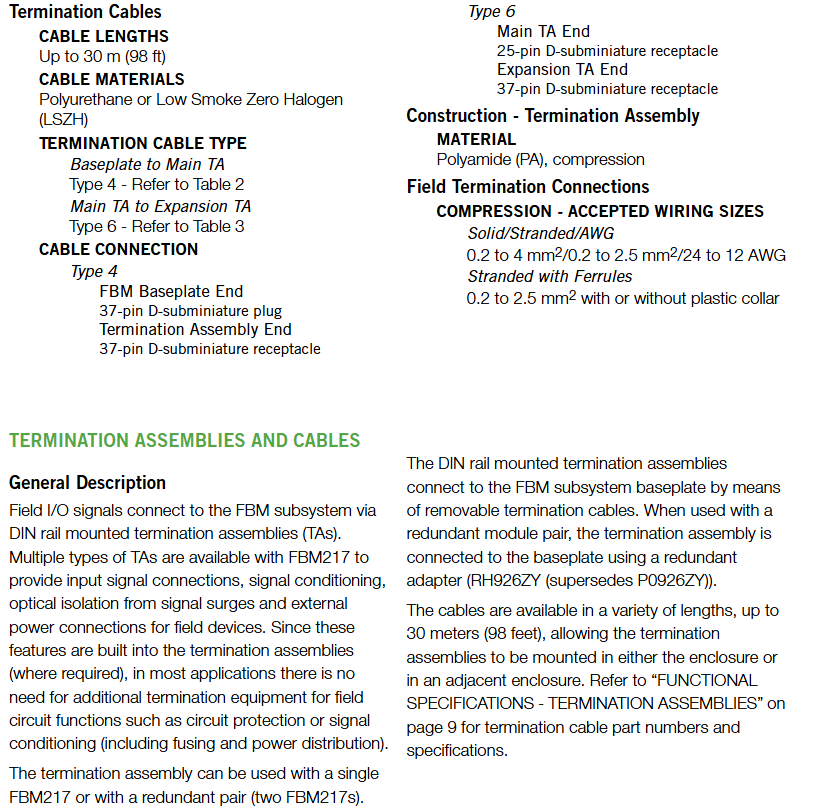

TA 连接：主 TA 通过 Type 4 电缆（37 针 D-sub 接口）连接底座，扩展 TA 通过 Type 6 电缆（主 TA 25 针→扩展 TA 37 针）级联，电缆长度最大 30m，支持 P/PVC 或 LSZH 材质（LSZH 适用于低烟无卤场景）；
升级适配：替换 100 系列 FBM（如 FBM07A/B、FBM08、FBM20）时，需搭配对应功能的主 TA + 扩展 TA（如替换 FBM07A 用 RH924HA 主 TA+RH924HB 扩展 TA）。
合规认证与安全要求
（一）核心认证
FBM217 模块及配套 TA 符合全球多地区安全与电磁兼容标准，核心认证如下：
认证类别 具体标准与等级
危险区域认证 北美：UL/UL-C Class I Division 2 Groups A-D，温度代码 T4；
欧洲：ATEX 2014/34/EU II 3 G Ex nA IIC T4（DEMKO 认证）；
国际：IECEx Ex nA IIC T4，证书号参考相关 TA 文档
电磁兼容（EMC） 符合 EN 61326-1:2013 Class A（工业环境发射与抗扰度），欧盟 EMC 指令 2014/30/EU
低电压安全 欧盟低电压指令 2014/35/EU，符合 EN 61131-2 标准；UL Class 2 电路（通信回路）
环保合规 符合欧盟 RoHS 2011/65/EU 指令，限制有害物质使用
船舶认证 ABS 型式认可、法国船级社（BV）EC31 环境类别认证
（二）安全操作要求
电气安全：
现场接线需符合 Class 2 电路限制（60V DC/30V AC，100VA 以下），高电压 TA 需避免长期超压运行（如 240V AC 模块禁止接 300V AC 以上信号）；
接地要求：底座通过 DIN 导轨接地，禁止使用铝 / 塑料导轨（可能导致接地不良），TA 隔离通道需单独接地。
危险区域操作：
需安装在 IP54 及以上防护等级的认证外壳中，外壳需工具开启；
连接 / 断开线缆前需断电或确认区域为非危险环境，禁止替换非认证组件。
升级与兼容说明
FBM217 主要用于替换 Foxboro 100 系列离散输入 FBM 模块，升级时需注意以下兼容性要点：
硬件替换：单个 FBM217 可替换 1 个 100 系列主 FBM（如 FBM07A/B、FBM08）+1 个扩展 FBM（如 FBM12、FBM13），需搭配对应功能的主 TA 与扩展 TA（参考文档 “迁移用 TA 选型表”）；
软件适配：
新系统：需 Studio 5000 或 Foxboro Evo 控制软件 v8.x+，支持冗余 CINR 块与 GPS SOE 同步；
旧系统：100 系列升级可使用终止组件适配器（TAA，参考 PSS 31H-2W4），无需重新布线；
电缆复用：部分 100 系列现场线缆可通过 TAA 适配 FBM217，但需确认电压等级与 TA 兼容性。
