Pepperl+Fuchs RSD-CI2-Ex8 模拟输入模块

RSD-CI2-Ex8 是倍加福（Pepperl+Fuchs）推出的一款 8 通道模拟输入模块，主打危险区域信号采集与安全隔离，适用于工业场景中 2 线制变送器供电及电流信号传输，具备高安全性、稳定性与灵活的功能配置。

核心特性与功能

通道与信号支持

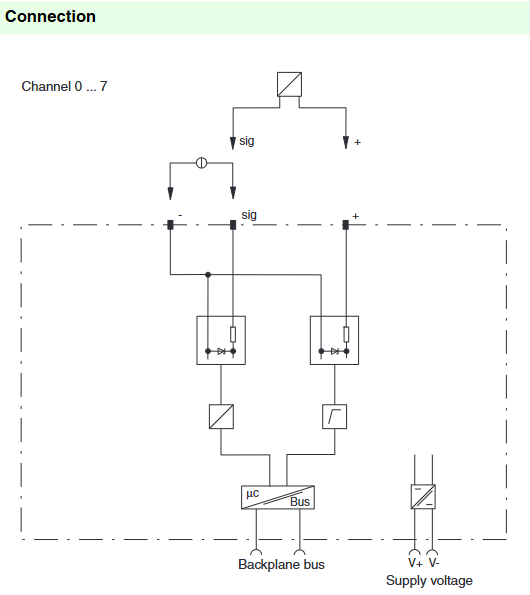

8 个独立通道，兼容两种输入类型：2 线制变送器（4-22mA）、电流源（0-22mA）。

为危险区域的变送器提供供电，20mA 电流下变送器端可用电压不低于 15.5V，满足多数工业变送器需求。

危险区域适配性

安装环境：支持 1 区、2 区（气体危险区域）及 22 区（粉尘危险区域）。

防爆保护：符合多项防爆标准（EN 60079-0/11/26 等），防护类型为 EEx ia/ib IIB/IIC，温度等级 T4，需搭配专用本安电源（RSD2-PSD2-Ex4.34 或 RSA6-PSD-Ex4.34）使用。

热插拔功能：可在 1 区危险区域带电更换模块，无需断电，提升运维效率。

信号处理与保护

信号隔离：输入与总线、电源间实现安全电气隔离（EN 60079-11 标准），峰值隔离电压 60V，避免干扰与故障扩散。

滤波与精度：内置 10Hz 抗混叠滤波器，滤波参数可自定义；16 位分辨率，25℃下偏差仅 0.1% 输入信号范围，温漂系数 0.0025%/K，确保测量精度。

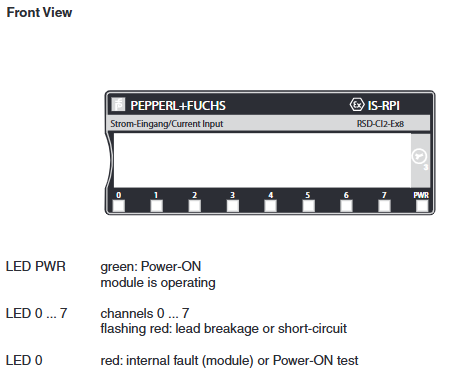

故障监测：每个通道具备断线（LB，电流≤3.6mA 触发）和短路（SC，电压≤4V 触发）监测功能，故障时对应通道 LED 闪烁红灯，并通过内部总线反馈至控制系统。

技术参数

1. 供电与总线

类别参数详情

供电连接端子 34、50（V+）；35、51（V-）

额定电压 8.88-9.5V

功率损耗 5.2W；功率消耗 8.5W

内部总线背板总线，厂商定制接口，周期时间 1.6ms

2. 输入特性

参数数值

输入电阻 22Ω

阶跃响应 60ms（0-90% 测量值，最小滤波设置下）

本安参数（输入） Uo=23.7V，Io=92.5mA，Po=548mW；外部电容 Co=66nF，外部电感 Lo=2.5mH

3. 环境与机械

环境条件参数

工作温度 -20-70℃（253-343K）；存储温度 - 20-100℃（253-373K）

相对湿度 95%（无冷凝）

抗扰性冲击 15g（11ms）、振动 2g（10-500Hz，IEC 60068-2-6）

防护等级 IP20（模块本身），现场安装需搭配至少 IP54 等级外壳

机械安装 DIN 导轨安装，重量约 250g；接线端子支持最大 2.5mm² 线径

安装与使用注意事项

接线与防护：需使用屏蔽电源线和通道信号线以满足 EMC（NAMUR NE 21 标准）要求，导线绝缘强度≥500V；输入通道共用负极（公共端），接线时需注意极性。

认证与合规：需遵守 EC 型式检验证书（DMT 98 ATEX E 017 X）及符合性声明，相关文档可在倍加福官网查询。

报警配置：支持超量程、欠量程、断线等报警功能，每个通道的报警显示可独立配置，适配不同场景的故障响应需求。
