Bently Nevada 3500/50M 转速计模块
时间: 2025-09-03浏览次数：
Bently Nevada 3500/50M 转速计模块
Bently Nevada 3500/50M 转速计模块
ently Nevada（贝克休斯旗下品牌）3500/50M 转速计模块是一款专为机械设备状态监测设计的双通道模块，可接收接近探头或磁电式传感器信号，实现轴转速、转子加速度、旋转方向的实时监测，并通过可编程报警阈值触发告警，广泛应用于工业透平机、发电机、压缩机等旋转机械，同时支持向 3500 机架背板提供调理后的键相信号（Keyphasor），无需额外键相模块。
核心功能与定位
1. 核心监测能力
模块支持 4 类监测配置方案，可根据场景灵活选择，覆盖转速、加速度、方向等关键参数：
配置方案、监测参数、适用场景
方案 1 转速监测、阈值告警、转速带宽告警 需监控转速波动范围的设备（如发电机）
方案 2 转速监测、阈值告警、零转速通知 需判断设备启停状态的场景（如压缩机启动 / 停机确认）
方案 3 转速监测、阈值告警、转子加速度告警 需防止转速骤升 / 骤降的设备（如透平机防超速加速）
方案 4 转速监测、阈值告警、反向旋转通知 禁止反转的设备（如泵类机械防反转保护）
2. 特色功能
键相信号共享：可配置向 3500 机架背板输出调理后的 Keyphasor 信号，供其他监测模块（如振动监测模块）使用，减少机架内模块数量。
峰值保持：自动存储设备运行中的最高正转速、最高反转速及反转次数，峰值可手动复位，便于故障追溯。
灵活告警配置：支持两级告警（Alarm 1/Alarm 2），告警阈值、延迟时间可软件设定，避免误告警（如短时转速波动不触发告警）。
技术参数

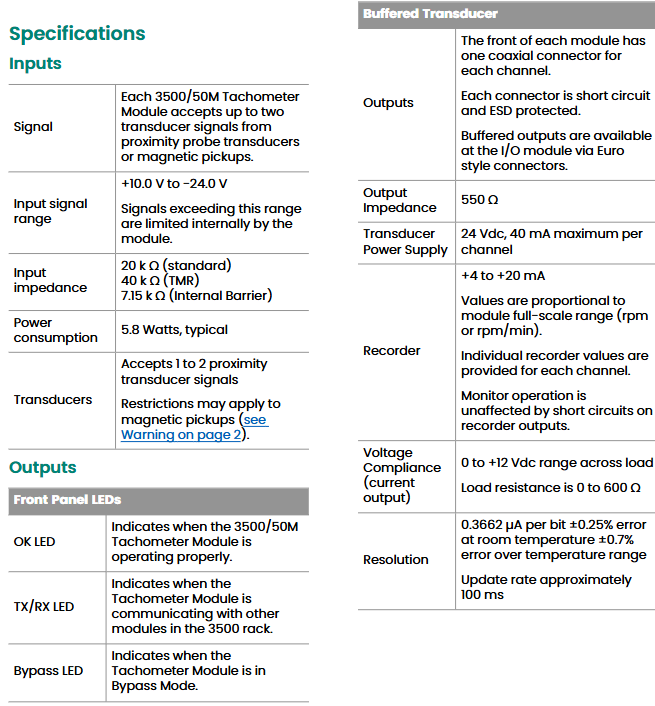

1. 输入参数
模块兼容两种传感器类型，需注意磁电式传感器的使用限制（见 “安全警示”）：
参数、规格、备注
输入信号来源 接近探头（推荐）、磁电式传感器 磁电式传感器不支持反转监测、零转速监测（低速时信号边缘不清晰，易误判）
输入信号范围 +10.0V ~ -24.0V 超出范围信号由模块内部限制，避免损坏
输入阻抗 标准：20kΩ；TMR（三重模块化冗余）：40kΩ；内置隔离栅：7.15kΩ 不同配置适配不同系统需求
最小输入频率 接近探头：0.0167Hz（1rpm，1 脉冲 / 转）；磁电式传感器：3.3Hz 磁电式传感器不支持低转速监测
最大输入频率 20kHz 对应最大转速 99,999rpm（需匹配每转脉冲数）
每转脉冲数 转子加速度 / 零转速通道：1~255 脉冲 / 转；其他通道：0.0039~255 脉冲 / 转 适配不同齿数的测速齿轮
2. 输出参数
涵盖状态指示、信号缓冲、记录输出等，满足监测与数据记录需求：
输出类型、规格、功能

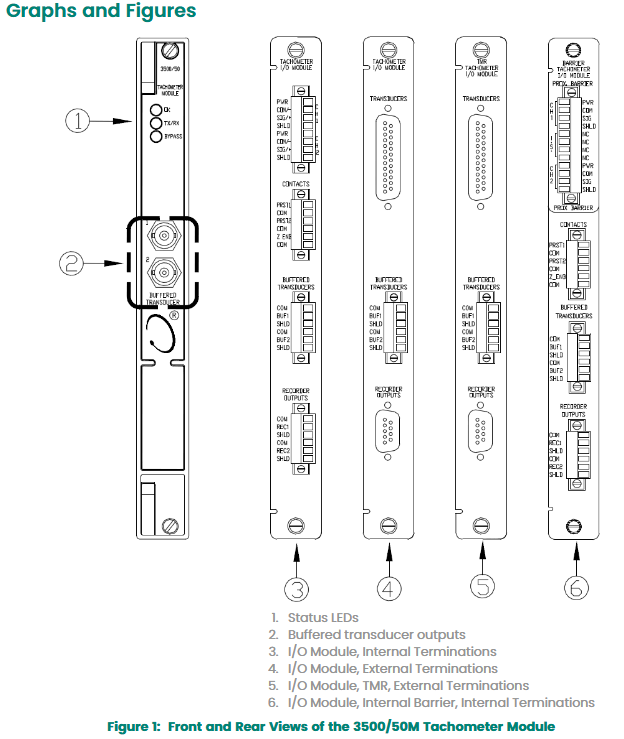

前面板 LED OK（正常运行）、TX/RX（机架通信）、Bypass（旁路模式） 直观判断模块工作状态
缓冲传感器输出 每通道 1 个同轴连接器（短路、ESD 保护） 用于传感器信号复用（如同时接入示波器调试）
传感器电源 24VDC，每通道最大 40mA 为接近探头提供供电
记录仪输出 与满量程成比例的电流信号，分辨率 0.3662µA / 位 用于数据记录仪、趋势图绘制，短路不影响模块运行
电流输出电压范围 0~+12VDC，负载电阻 0~600Ω 适配多数工业记录仪
输出更新率 约 100ms 保证实时性的同时避免数据冗余
3. 精度与告警参数
参数、规格
转速精度 <100rpm：±0.1rpm；100~10,000rpm：±1rpm；10,000~99,999rpm：±0.01% 真实转速
加速度精度 ±20rpm/min
告警阈值范围 0~100% 满量程（软件可调）
告警延迟 Alarm 1：1~60 秒（1 秒步长）；Alarm 2：1~60 秒（0.1 秒步长）
告警滞回 0.2~2.5V（用户可选，防止告警频繁切换）
4. 物理与功耗参数
模块类型 尺寸（高 × 宽 × 深） 重量 机架占用
主监测模块 241.3mm×24.4mm×241.8mm（9.50in×0.96in×9.52in） 0.82kg（1.8lb） 1 个全高前插槽
无隔离栅 I/O 模块 241.3mm×24.4mm×99.1mm（9.50in×0.96in×3.90in） 0.20kg（0.44lb） 1 个全高后插槽
带隔离栅 I/O 模块 241.3mm×24.4mm×163.1mm（9.50in×0.96in×6.42in） 0.46kg（1.01lb） 1 个全高后插槽
功耗 典型 5.8W - -
安全警示与合规认证
1. 关键安全警示
禁止作为超速保护系统：模块不具备冗余保护和足够响应速度，不可单独或作为组件用于转速控制系统、超速保护系统（如透平机超速停机）；模拟量输出仅用于数据记录、绘图或显示，告警仅用于报警通知，不具备安全联锁功能。
磁电式传感器限制：反向旋转监测、零转速监测不可使用磁电式传感器，低转速时传感器输出信号无清晰边缘，会导致旋转方向误判。
危险区域安装：带隔离栅的 I/O 模块需按指定图纸（138547、149243/149244）安装，确保符合危险区域认证要求，避免安全风险。

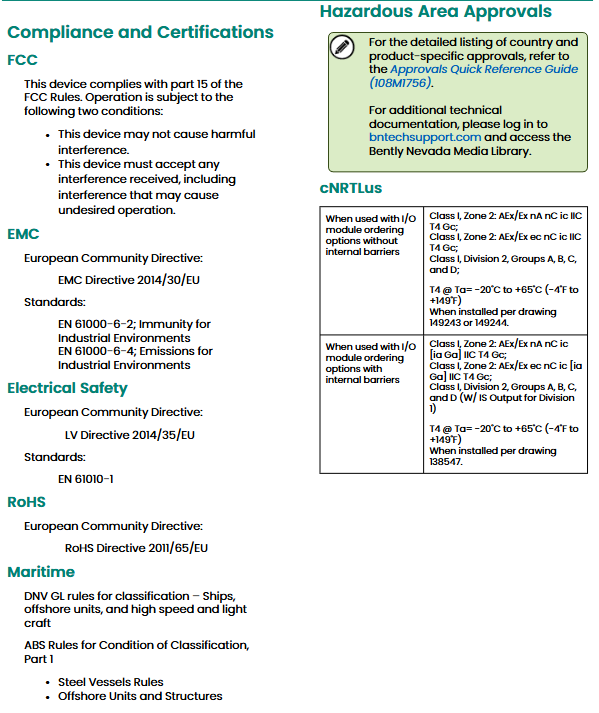

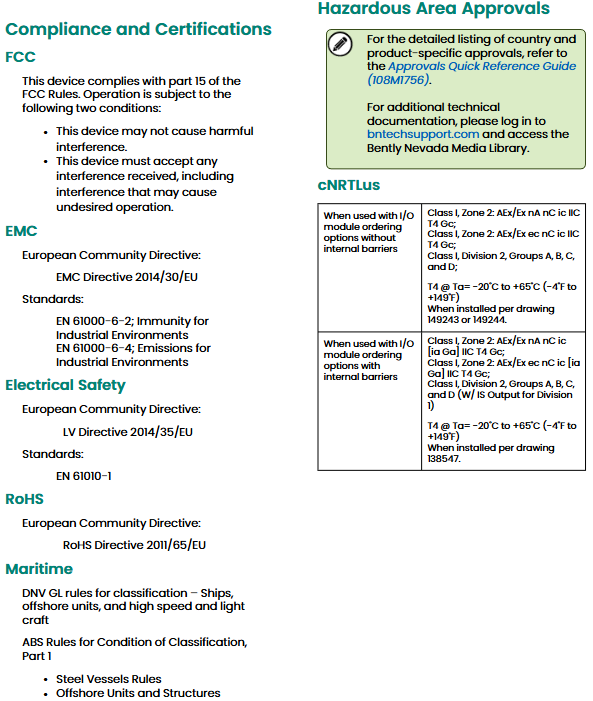

2. 合规认证
模块符合多项国际标准，适配全球不同地区的工业场景：
认证类别、合规标准 / 指令、适用范围
EMC（电磁兼容） 欧盟 EMC 指令 2014/30/EU；EN 61000-6-2（工业抗扰）、EN 61000-6-4（工业发射） 欧洲及全球认可 EMC 标准的地区
电气安全 欧盟低压指令 2014/35/EU；EN 61010-1 工业环境电气安全要求
环保 欧盟 RoHS 指令 2011/65/EU 限制有害物质使用
海事认证 DNV GL 船级社规则（船舶、海洋平台）；ABS 船级社规则（钢质船舶、海洋结构） 海事船舶、海洋平台设备
危险区域认证 cNRTLus：Class I, Division 2（Groups A-D, T4）；ATEX/IECEx：II 3G（Ex nA nC ic IIC T4 Gc） 爆炸性环境（如石油化工车间）

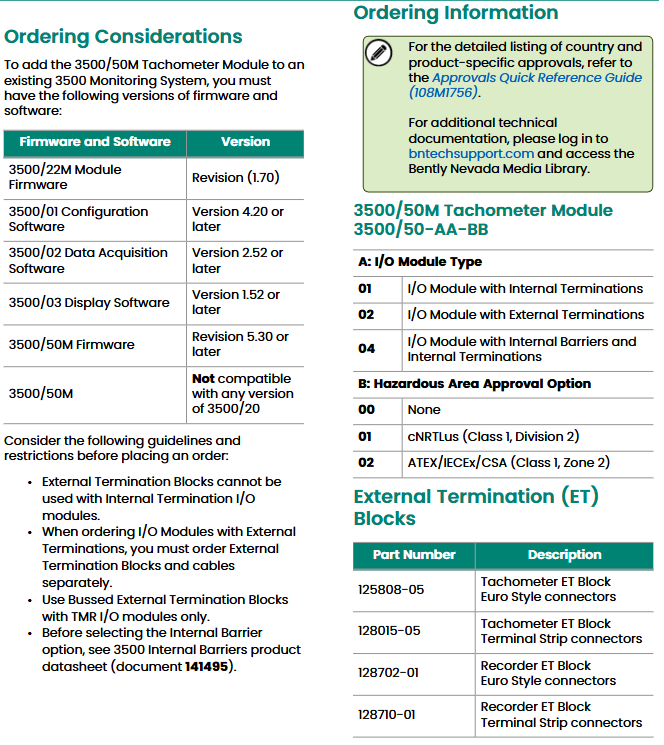

配置与订购信息
1. 配置要求
需使用指定版本的固件与软件，确保模块与 3500 系统兼容：
固件 / 软件、最低版本、备注
3500/50M 模块固件 Revision 5.30 模块核心固件，决定功能可用性
3500/22M 模块固件 Revision 1.70 配合机架通信的固件
3500/01 配置软件 Version 4.20 用于模块参数配置（如告警阈值、传感器类型）
3500/02 数据采集软件 Version 2.52 用于采集模块监测数据
3500/03 显示软件 Version 1.52 用于本地或远程显示监测数据与告警
不兼容模块 3500/20（所有版本） 不可与 3500/20 模块共用于同一机架
2. 订购型号与配件
（1）模块型号（3500/50-AA-BB）
AA（I/O 模块类型）：01 = 带内部终端的 I/O 模块；02 = 带外部终端的 I/O 模块；04 = 带内置隔离栅与内部终端的 I/O 模块。
BB（危险区域认证）：00 = 无认证；01=cNRTLus 认证（Class I, Division 2）；02=ATEX/IECEx/CSA 认证（Class I, Zone 2）。
（2）关键配件
配件类型、型号、描述
外部终端块（ET Block） 125808-05 转速计 ET 块（欧式连接器）
128015-05 转速计 ET 块（端子排连接器）
128702-01 记录仪 ET 块（欧式连接器）
128710-01 记录仪 ET 块（端子排连接器）
信号电缆 135101-AAAA-BB 转速计信号至 ET 块电缆（AAAA = 长度：0005=5 英尺 / 1.5 米，0010=10 英尺 / 3.0 米等；BB = 装配状态：01 = 未装配，02 = 已装配）
129529-AAAA-BB 记录仪输出至 ET 块电缆（规格同信号电缆）
备件 288062-02 3500/50M 模块整机
133442-01 带内部终端的 I/O 模块
136703-01 带内置隔离栅与内部终端的离散 I/O 模块
134938 3500/50M 用户指南
安装与使用注意事项
传感器选择：反转监测、零转速监测必须使用接近探头，禁止使用磁电式传感器；安装时确保接近探头与测速齿轮间隙符合要求（通常 0.25~1.0mm），避免信号弱或失真。
接线规范：带外部终端的 I/O 模块需单独订购外部终端块与电缆；不同类型 I/O 模块不可混用（如内部终端与外部终端模块不可共用于同一通道）。
危险区域安装：带隔离栅的模块需按指定图纸（如 138547）布线，确保隔离栅有效，避免爆炸性环境下的安全风险。
峰值复位：设备维护后需手动复位峰值保持数据，避免旧峰值影响故障判断。
软件配置：首次使用需通过 3500/01 配置软件设定每转脉冲数、告警阈值、延迟时间等参数，确保与设备实际运行参数匹配（如测速齿轮齿数）。
