HONEYWELL EXCEL 5000 开放系统
HONEYWELL EXCEL 5000 开放系统
Honeywell MVCweb 控制系统是一款基于开放标准的可编程楼宇自动化控制器（隶属于 Honeywell EXCEL 5000 开放系统），核心定位为降低楼宇全生命周期成本，同时支持多场景楼宇管理功能，具备灵活的通信兼容性、远程运维能力与高可靠性，适用于 HVAC（ heating, ventilation, and air conditioning， heating, ventilation, and air conditioning）、能源管理、照明控制等楼宇自动化场景。
核心特性与优势
成本优化设计
硬件成本：复用现有以太网 / LAN 基础设施，减少通信布线投入；支持板载 I/O 与 Panel Bus I/O 灵活选配，避免冗余配置。
运维成本：无需单独维护操作员界面软件（软件集成于控制器，遵循 “单一来源原则”）；支持远程浏览器访问，降低现场运维频次。
开放兼容与多协议支持
通信标准：全面兼容国际主流楼宇通信协议，包括 BACnet/IP（ISO 16484-5）、BACnet MS/TP（ISO 16484-5）、LONWORKS（ISO 14908）、Modbus RTU Master、M-Bus（EN 1434-3），可无缝对接第三方 BACnet 设备、Honeywell 前端系统（如 Enterprise Buildings Integrator™、SymmetrE）及 LONWORKS 设备。
厂商独立性：基于开放协议设计，无需依赖单一供应商，降低系统升级与扩展的限制。
灵活操作与监控
远程访问：内置 Web 服务器，支持通过标准浏览器（IE 9.0.x、Mozilla Firefox 15.0.x 等）在任意联网 PC（笔记本、台式机、触摸屏）上本地 / 远程操作，兼容 WIN CE 系统 320x240 像素触摸屏（如 Excel Touch）。
数据趋势与报警：支持 100 个数据点趋势记录；内置电子邮件 / SMS 报警功能，可通过网络或互联网 DSL 连接将报警信息发送至邮箱或手机，报警规则可自定义配置。
高可靠性与安全保障
稳定运行：搭载嵌入式 LINUX 系统，确保独立、安全的运行环境，尤其适合需接入互联网的场景。
网络安全：需部署于私有网络（如 VPN）或通过外部防火墙隔离互联网；支持 6 级用户权限管理，每个级别可配置独立读写权限与密码，防止未授权操作。
故障监测：具备 M-Bus、Modbus 从设备通信故障检测功能，可自动重试通信并标记故障状态，保障数据采集连续性。
核心功能与技术参数
1. 控制与应用能力
功能类别 详情
应用场景 HVAC 控制（如最优启停、夜间净化、最大负荷需求控制）、照明监控、遮阳控制、热量 / 能源计量等
控制性能 支持 4 级可选控制回路优先级（多任务处理）、可选控制回路周期时间、事件驱动切换表，适配不同场景的控制精度需求
编程工具 通过图形化 CARE 工程工具自由编程，支持现有应用与宏指令复用，具备在线调试功能
2. 通信接口与参数
（1）主要通信接口配置
接口类型 数量 / 规格 支持协议 / 功能 最大传输距离
以太网（RJ45） 1 个 10/100 Mbit/s，BACnet/IP 通信、浏览器访问、FTP 固件下载 100m
RS485 2 个（1 个隔离型，1 个非隔离型） BACnet MS/TP、Panel Bus、Modbus RTU Master（仅 1 个接口可同时使用） 1000m（视波特率）
RS232（RJ45） 1 个 M-Bus 通信（需搭配 PW3/PW20/PW60 转换器）、工厂调试 350m（M-Bus）
USB 2.0 2 个（1 个 Host，1 个 Device） Host：连接 IF-LON 接口（最大 500mA）；Device：连接 CARE 工具、触摸屏 3m
HMI 接口 1 个（部分型号） 内置 LCD 显示屏（5 行 ×20 字符）、6 个操作键、1 个旋转按压键；部分型号支持外接 MVC-2000HMI-A 5m（外接 HMI）
（2）关键通信协议参数
M-Bus：支持 300/2400/9600 Baud，最多连接 60 个从设备，测量周期可配置（1 秒 - 7 天），从设备地址范围 1-250。
Modbus RTU Master：支持 9.6-115.2 kBaud，最多连接 32 个从设备，地址范围 1-247；支持 16/32 位寄存器，数据类型含 BOOL、INT16/UINT16、INT32/UINT32、FLOAT；支持 CRC 帧校验，1-2 个停止位，奇偶校验可选（无 / 奇 / 偶）。
LONWORKS：需搭配 IF-LON 接口（FTT-10A/FT-X1 收发器），通信速率 78 Kbaud，最大电缆长度 320-2200m（视拓扑）。
3. 环境与电气参数
参数类别 规格
工作温度 壁挂安装：0-40℃；柜内 / 柜门安装：0-50℃
存储温度 -20-70℃
相对湿度 5%-95%（无冷凝）
防护等级 壁挂（配 MVC-80-AC1 盖）：IP20；柜门安装（配 MVC-80-AC2）：IP30
电源供应 19-29 VAC（50/60Hz）或 20-30 VDC
功率消耗 DC：典型 5W，最大 6W；AC：典型 9VA，最大 11VA

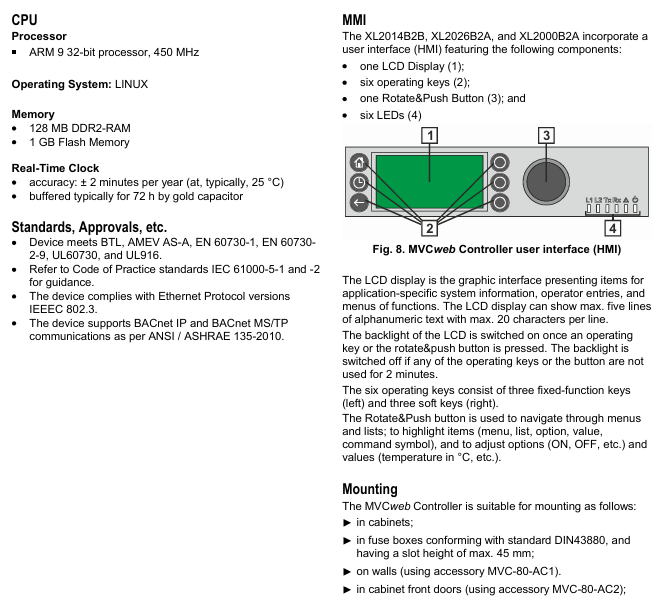

CPU 与内存 ARM 9 32 位处理器（450 MHz）；128 MB DDR2-RAM，1 GB Flash Memory

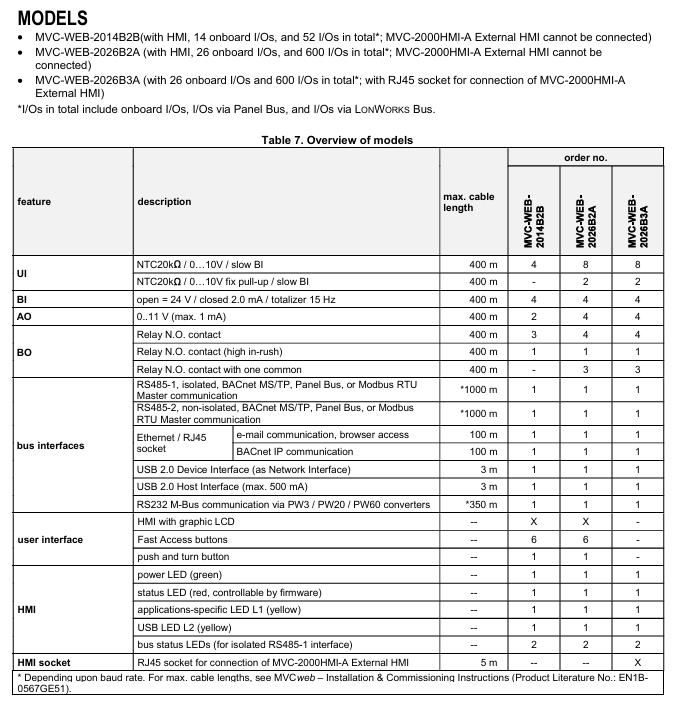

型号分类与硬件配置
MVCweb 系列包含 3 款核心型号，主要差异在于板载 I/O 数量、HMI 配置及外接 HMI 支持能力，总 I/O 数量均包含板载 I/O、Panel Bus I/O 与 LONWORKS Bus I/O。
型号 板载 I/O 数量 总 I/O 数量 HMI 配置 外接 HMI 支持
MVC-WEB-2014B2B 14 个 52 个 内置 HMI（LCD + 按键） 不支持
MVC-WEB-2026B2A 26 个 600 个 内置 HMI（LCD + 按键） 不支持
MVC-WEB-2026B3A 26 个 600 个 无内置 HMI 支持（含 RJ45 接口，可接 MVC-2000HMI-A）
典型 I/O 类型与规格（以 26 路板载 I/O 为例）
模拟输入（AI）：支持 NTC20k 温度传感器、0-10V 信号，最大传输距离 400m。
数字输入（DI）：支持 24V 开路 / 2.0mA 闭合信号，总计数频率 15Hz，最大传输距离 400m。
模拟输出（AO）：0-11V 信号（最大 1mA），最大传输距离 400m。
数字输出（DO）：继电器常开触点（含高浪涌电流型），最大传输距离 400m。
安装与使用注意事项
布线要求
M-Bus/Modbus：需使用屏蔽双绞线（J-Y-(St)-Y 2×2×0.8），屏蔽层单端接地；Modbus 仅支持菊花链拓扑，支线长度不超过 20m。
电源隔离：禁止与其他控制器 / 设备（如 PW M-Bus 适配器）共用变压器供电，避免干扰。
静电防护：安装时需遵守静电放电防护规则，避免损坏设备。
配件与选型
必备配件：可拆卸端子插头（TPU-45-01）、端子盖（MVC-80-AC1）、柜门安装配件（MVC-80-AC2）、应变 relief（MVC-40-AC3）等（需单独采购）。
信号转换：如需将 0-20mA 信号转为 0-10VDC，可选用辅助端子包（XS831）。
合规与认证
符合多项国际标准：BTL、AMEV AS-A、EN 60730-1/2-9、UL60730、UL916，及以太网 IEEE 802.3、BACnet ANSI/ASHRAE 135-2010。
文档参考：需遵循产品说明书（EN1B-0567GE51）、协议一致性声明（EN0B-0716GE51）及网络安全白皮书（EN2B-0398GE51）。
