Rockwell ProSoft MVI56-MCM Modbus 主从通信模块
Rockwell ProSoft MVI56-MCM Modbus 主从通信模块
ProSoft MVI56-MCM 是一款专为 Rockwell Automation® ControlLogix® 处理器设计的 Modbus 主从通信模块，可实现 ControlLogix 系统与其他支持 Modbus 协议的设备（如 PLC、过程控制设备、SCADA 系统）的便捷对接，作为 Modbus 网络与 ControlLogix 背板之间的接口模块，具备高兼容性、易配置性与可靠的通信性能。
核心特性与优势
模块通过针对性设计，满足工业场景中灵活通信与高效运维需求，核心特性及对应价值如下：
特性分类 具体特性 优势
背板技术 获 Rockwell Automation 授权的背板技术；支持 1756 背板单槽安装（本地 / 远程机架） 1. 实现模块与 ControlLogix 处理器的高速数据传输
2. 兼容 ControlLogix 系统架构，无需额外适配硬件
协议支持 支持 Modbus RTU（二进制，带 CRC-16 校验）与 Modbus ASCII（带 LRC 错误校验）协议；支持浮点数数据传输（含 Enron、Daniel® 等协议实现） 1. 适配不同 Modbus 设备的通信需求，兼容性广
2. 满足工业场景中高精度数据（如流量、温度）的传输需求
配置与监控 1. 基于 RSLogix™ 5000 配置，支持通过控制器标签查看模块数据与状态
2. 提供带完整注释的示例梯形图（含用户自定义数据类型、梯级、标签），多数场景无需修改即可使用
3. LED 诊断指示灯（模块状态、背板传输状态、应用状态、串行活动）
4. 菜单驱动的硬件与协议诊断工具；支持通过串口连接 PC 查看模块数据库内容 1. 降低配置门槛，缩短部署时间
2. 运维人员可快速定位故障（如通信中断、模块异常），减少停机时间
技术支持与质保 20 年工业通信解决方案研发经验；全球免费无限次技术支持（售前、部署、故障排查）；3 年质保 1. 保障设备长期稳定运行，降低维护风险
2. 全球服务网络确保及时获取支持，适配跨国项目需求

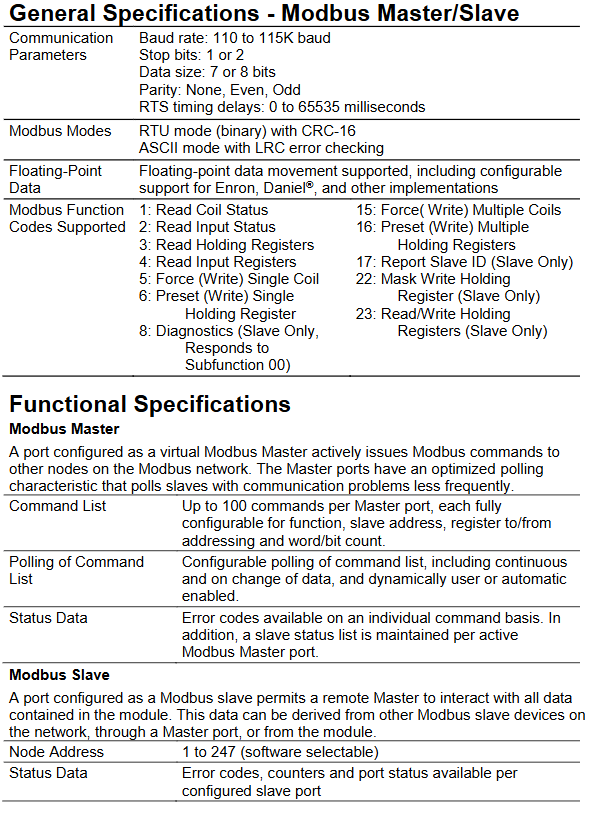

功能规格
模块同时支持 Modbus 主站与从站模式，可根据场景灵活配置端口角色，满足不同通信拓扑需求。
（一）Modbus 主站模式
端口配置为主站后，可主动向 Modbus 网络中的从站设备发送指令，具备智能 polling 与详细状态反馈能力：
指令配置：每个主站端口最多支持 100 条可配置指令，每条指令可自定义功能码、从站地址、寄存器读写地址及字 / 位计数。
Polling 策略：支持灵活的指令列表轮询配置，包括连续轮询、数据变化时轮询，且可手动或自动启用轮询；对通信异常的从站，会自动降低轮询频率，优化网络资源占用。
状态反馈：提供单条指令的错误代码，同时为每个活跃主站端口维护从站状态列表，便于故障排查。
（二）Modbus 从站模式
端口配置为从站后，允许远程主站访问模块内的所有数据（数据可来自网络中其他 Modbus 从站、主站端口或模块本身）：
节点地址：支持 1-247 软件可选地址，适配多设备组网需求。
状态监控：每个配置的从站端口均提供错误代码、计数器及端口状态数据，实时反馈通信健康度。
（三）支持的 Modbus 功能码
覆盖工业场景中常用的读写操作，满足数据采集与控制需求：
功能码 功能描述 适用模式（主站 / 从站）
1 读取线圈状态 主站（发送）、从站（响应）
2 读取输入状态 主站（发送）、从站（响应）
3 读取保持寄存器 主站（发送）、从站（响应）
4 读取输入寄存器 主站（发送）、从站（响应）
5 强制（写入）单个线圈 主站（发送）、从站（响应）
6 预置（写入）单个保持寄存器 主站（发送）、从站（响应）
8 诊断（仅支持子功能 00） 仅从站（响应）
15 强制（写入）多个线圈 主站（发送）、从站（响应）
16 预置（写入）多个保持寄存器 主站（发送）、从站（响应）
17 报告从站 ID 仅从站（响应）
22 屏蔽写入保持寄存器 仅从站（响应）
23 读写保持寄存器 仅从站（响应）

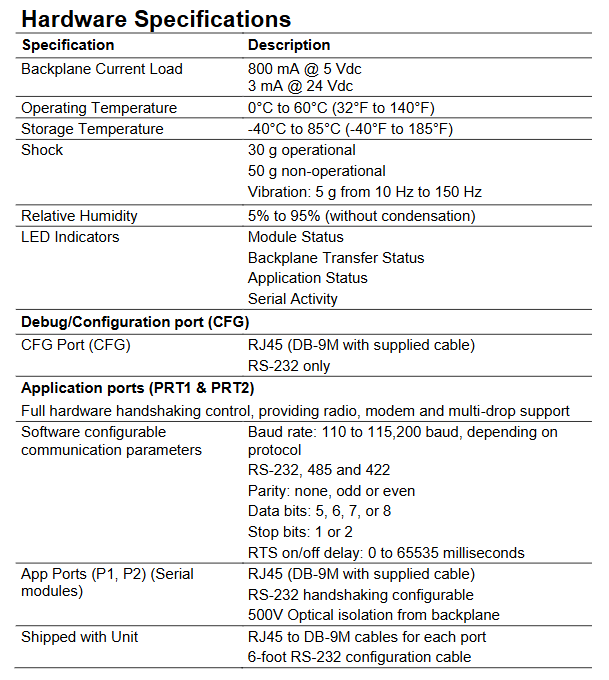

硬件规格与接口
（一）基础硬件参数
规格类别 详细描述
背板电流消耗 5Vdc 下 800mA；24Vdc 下 3mA
工作温度 0°C - 60°C（32°F - 140°F）
存储温度 -40°C - 85°C（-40°F - 185°F）
抗冲击性能 工作状态：30g；非工作状态：50g
抗振动性能 10Hz - 150Hz 频率下 5g
相对湿度 5% - 95%（无冷凝）
LED 指示灯 模块状态灯、背板传输状态灯、应用状态灯、串行活动灯
（二）接口配置
模块提供多个专用接口，满足配置、通信与扩展需求：
配置 / 调试端口（CFG）：
接口类型：RJ45（含配套 DB-9M 转接线）
通信标准：仅支持 RS-232
用途：连接 PC 进行模块配置、诊断与数据库查看。
应用端口（PRT1 & PRT2）：
接口类型：RJ45（含配套 DB-9M 转接线）
通信标准：支持 RS-232/485/422，具备全硬件握手控制（适配电台、调制解调器、多机联网场景）
通信参数：波特率 110 - 115200 baud（依协议而定）；数据位 5/6/7/8 位；停止位 1/2 位；校验位无 / 奇 / 偶；RTS 开关延迟 0 - 65535 毫秒（软件可配置）。
（三）随附配件
RJ45 转 DB-9M 线缆（每个端口 1 根）
6 英尺 RS-232 配置线缆
