Watlow SERIES CLS200 控制器
时间: 2025-09-03浏览次数：
Watlow SERIES CLS200 控制器
Watlow SERIES CLS200 控制器
Watlow SERIES CLS200 是一款紧凑型回路控制系统，以 1/8 DIN 封装提供强大控制功能，具备多回路控制、灵活输入输出配置及多种固件选项，适用于广泛工业控制场景，且符合多项国际安全与电磁兼容标准。
核心产品特性与优势
多回路 PID 控制：提供 4、8、16 回路版本，可同时控制加热与冷却回路，每回路节省面板空间，减少安装时间，且零件更少，提升系统可靠性。
智能控制功能：具备自动调谐（Auto-tune）功能，无需专业人员即可快速完成参数整定，保证控制精度；支持 8 个作业程序存储与调用，方便快速切换生产流程。
灵活输入支持：兼容多种传感器输入，包括热电偶（Type B/E/J/K/R/S/T 等型号）、RTD（仅 4/8 回路型号支持，分 2 种量程）、线性直流电压 / 电流及脉冲信号，降低学习成本与库存压力；自带传感器故障检测，可快速排查接线反接、短路、开路问题。
直观操作与通信：配备 32 字符真空荧光显示屏与 8 键键盘，菜单引导式操作，支持单通道 / 多通道显示切换；内置 EIA/TIA-232 和 485 串行通信接口，可连接计算机或软件，实现配置加载、数据采集及与其他控制器集成，波特率可选 2400、9600、19200，支持 ANSI X3.28-1976（兼容 Allen-Bradley PLC/2）和 Modbus® RTU 协议。
报警与输出配置：每个输入通道均有高 / 低过程报警与偏差报警，报警死区、延迟及启动抑制可自定义；最多提供 34 个数字输出（依接线方式而定），输出可配置为开关时间比例控制或分布式过零控制，单路输出最大 sinking 电流 60mA（5VDC），板载电源提供 350mA（5VDC）供电；还设有全局报警输出（任一报警触发）与看门狗输出（指示控制器正常运行）。
固件选项
根据应用需求可选择不同功能固件，满足基础到复杂控制场景：
固件类型 核心功能 适用场景
标准固件 闭环 PID 控制、自动调谐、报警、作业存储、传感器故障检测 基础温度 / 过程控制，无需复杂时序或特殊算法
升降温（Ramp and soak）固件 包含标准功能，新增升降温程序控制、过程变量重传 批量生产中需按特定温度曲线加热（如材料退火、食品加工）
增强功能固件 包含标准功能，新增过程变量重传、远程模拟设定点、串级控制、比值控制、差值控制 需多参数联动（如串级控制中主回路控温度、副回路控加热功率）或远程设定目标值的场景
定制固件 根据用户特定需求定制开发 非常规工业场景，需专属控制逻辑（需联系 Watlow 代表）
输入输出与扩展模块
（一）数字 I/O 接线选项
不同接线方式对应不同 I/O 数量与接口类型，适配不同安装需求：
接线类型 适用控制器（回路数） I/O 数量 接口与配件

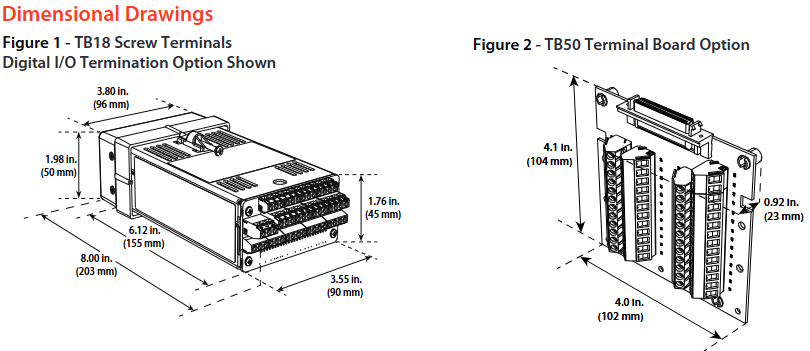

螺钉端子（TB18） 4、8 15 个输出（10 个可用于控制回路）、3 个输入 背部螺钉接线，无需额外配件，适合小批量 I/O 连接
大规模端接（SCSI） 全系列 34 个输出、8 个数字输入 + 1 个脉冲输入 50 针 SCSI 接口，需搭配 SCSI 电缆和 TB50 端子板，适合多 I/O 集中连接
（二）模拟扩展模块
因控制器无板载模拟输出，需通过以下模块实现模拟信号转换：
DAC 模块（数模转换器）：将 1-2 路控制器分布式过零（DZC）输出转换为模拟信号，输出可现场配置为 4-20mVDC、0-5VDC 或 0-10VDC。
SDAC 模块（串行数模转换器）：将 1 路控制器输出转换为高精度电压 / 电流信号，支持过程变量重传、开环控制、电机 / 皮带速度控制等，符合 CE、UL®、C-UL® 标准。
关键技术参数
（一）输入性能
模拟输入：4/8 回路型号为差分输入，16 回路型号为单端输入；共模电压最大 5V（4/8 回路），共模抑制比（CMR）>60dB（直流至 1kHz）、120dB（选定线频），噪声抑制 120dB（60Hz），输入过压保护 ±20V（相对于数字地）。
采样速率：4 回路 6 次 / 秒（更新时间 0.167 秒）、8 回路 3 次 / 秒（0.333 秒）、16 回路 1.5 次 / 秒（0.667 秒）；测量分辨率 0.006%（>14 位），支持自动零点与满量程校准。
传感器量程与精度：
热电偶：Type B（66-1760℃，±4.0℃）、Type E（-200-787℃，±1.0℃）等，精度均在 25℃环境下测量（Type B 仅 800-3200°F 区间有效）。
RTD：仅 4/8 回路支持，RTD1（-100-275℃，±1.1℃）、RTD2（-120-840℃，±1.6℃），需工厂预装缩放电阻。
（二）电源与认证
电源要求：15-24VDC（±3VDC），最大电流 1A，空载电流 300mA。
合规认证：UL®、C-UL® 认证（符合 UL® 61010-1 标准）、CE 标志（符合欧盟 EMC 指令）、RoHS 设计。

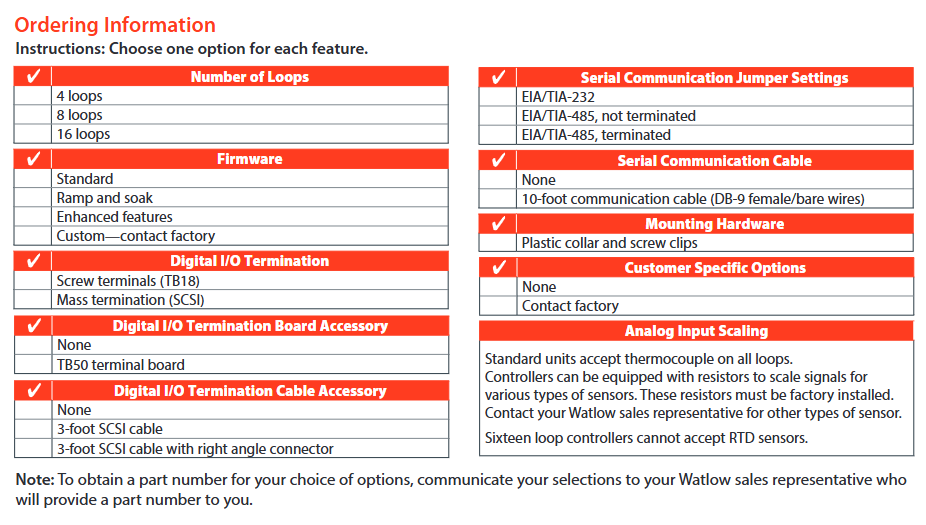

订购信息
需按以下维度选择配置，最终型号需联系 Watlow 销售代表确认：
回路数：4/8/16 回路。
固件类型：标准 / 升降温 / 增强 / 定制。
数字 I/O 端接方式：螺钉端子（TB18）/ 大规模端接（SCSI）。
配件：是否需要 TB50 端子板、SCSI 电缆（3 英尺，含直角接头可选）、串行通信电缆（10 英尺，DB-9 female / 裸线）。
串行通信跳线：EIA/TIA-232、EIA/TIA-485（未端接）、EIA/TIA-485（端接）。
特殊输入：如需 RTD、线性电流 / 电压输入，需工厂预装缩放电阻（16 回路型号不支持 RTD）。
