Eaton XV-102 触控显示屏
时间: 2025-09-03浏览次数：
Eaton XV-102 触控显示屏
Eaton XV-102 触控显示屏
Eaton XV-102 是一款工业级触控显示屏，兼具 HMI（人机界面）与集成 HMI/PLC 功能，适用于机械制造、系统集成等场景，可实现设备监控、参数设置与过程控制，具备多尺寸型号、丰富通信接口及工业级防护性能，且符合多项国际安全与行业认证标准。
产品定位与核心功能
功能定位：可作为独立 HMI 终端或集成 HMI/PLC 设备，核心用于工业场景中机器与系统的监控、操作及控制，不支持用于人员或设备安全保护相关的安全功能。
适用场景：主要面向机械制造、系统搭建领域，也可通过船级认证（DNV GL）用于海事场景，需满足特定安装与防护要求。
产品型号与硬件配置

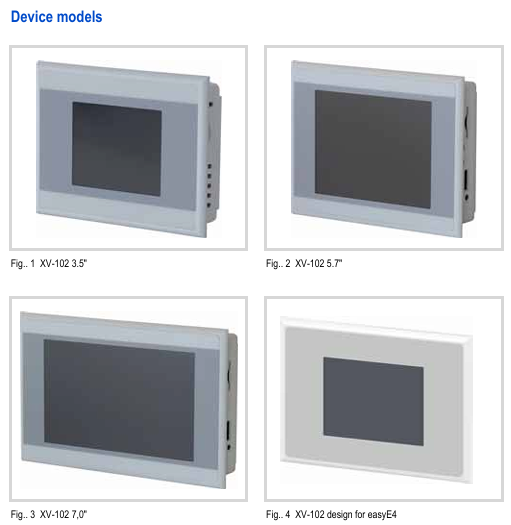

1. 设备型号分类
XV-102 提供 3 种屏幕尺寸（3.5 英寸、5.7 英寸、7.0 英寸）及多个版本（A/B/D/E/H 型），核心差异体现在显示性能、通信接口与扩展功能，具体参数如下表：
型号版本 屏幕规格（尺寸 / 分辨率 / 色彩） 核心接口配置 特殊功能 型号示例
Version A 3.5 英寸 TFT-LCD（QVGA/32 灰度） 以太网、USB Device，可选 Profibus/RS232/RS485/CAN 1 个 SD 卡槽，无额外扩展 XV-102-A2-35MQR…
Version B 3.5 英寸 TFT-LCD（QVGA/32 灰度或 64K 色） 以太网、USB Device，可选 RS232/RS485/CAN/Profibus/SmartWire-DT Master 1 个 SD 卡槽，支持 SmartWire-DT 主站（部分型号） XV-102-BE-35TQR…
Version D 5.7 英寸（VGA/64K 色）、7.0 英寸（WVGA/64K 色） 以太网、USB Device/Host，可选 RS232/RS485/CAN/Profibus 1 个 SD 卡槽，大尺寸屏幕适配复杂界面 XV-102-D8-70TWR…
Version E 5.7 英寸（VGA/64K 色）、7.0 英寸（WVGA/64K 色） 以太网、USB Device/Host，支持 RS485+CAN/Profibus+SmartWire-DT Master 1 个 SD 卡槽，强化 SmartWire-DT 集成 XV-102-E6-57TVR…
Version H 3.5/5.7/7.0 英寸（64K 色） 以太网、USB Device/Host（仅 5.7/7.0 英寸），可选 RS232/RS485 基础通信功能，适配简化场景 XV-102-H3-57TVR…
2. 包装与配件
不同尺寸设备的包装内容略有差异，核心配件如下：
3.5 英寸设备：1 台触控屏、4 个带顶丝的安装支架、1 条密封胶条、1 个电源连接器（带 SmartWire-DT 的型号额外含 1 个 SmartWire-DT 电源连接器）。
5.7 英寸设备：1 台触控屏、6 个安装支架、1 条密封胶条、1 个电源连接器（带 SmartWire-DT 的型号额外含 1 个专用电源连接器）。
7.0 英寸设备：1 台触控屏、8 个安装支架、1 条密封胶条、1 个电源连接器（带 SmartWire-DT 的型号额外含 1 个专用电源连接器）。
可选配件：10 支装触控笔（型号 ACCESSORIES-TP-PEN-10，货号 139808），需单独订购。
安全规范与设备防护
1. 核心安全警示
手册明确划分危险等级并给出防护要求，关键警示如下：
危险类型 风险描述 防护措施
爆炸风险 在 22 区潜在爆炸性环境中，断开带电接口或机械冲击可能引发爆炸 仅在非危险区或 22 区使用；接地电阻＜10⁹Ω；避免机械冲击；断电后再拔插接口
触电风险 设备内部存在带电部件，开盖可能导致触电 禁止自行开盖；仅由专业人员操作
静电损伤 静电放电可能损坏电子元件 接触设备前触摸接地金属释放静电；避免触碰接口引脚
数据丢失 SD 卡读写时断电或拔卡可能导致数据损坏 仅在设备断电时插拔 SD 卡；减少 SD 卡写入操作（有限写入寿命）
冷凝短路 温湿度骤变导致设备内部冷凝，引发短路 设备有冷凝时禁止通电；温度稳定后再开机
2. 人员与操作要求
人员资质：安装、运维人员需具备工业自动化设备操作资质，熟悉本手册及相关安全标准（如 UL 508、IEC/EN 61131-2）。
操作规范：必须使用完整手册（禁止拆分单页使用，避免遗漏安全信息）；严格按手册要求安装、接线与维护，禁止擅自改装设备。
安装与接口配置
1. 安装要求
（1）环境与位置条件
通用要求：安装于控制柜、控制面板或操作台内，避免阳光直射（防止塑料老化）；垂直安装倾斜角≤±45°（无强制通风时）；通风间隙≥3cm（距通风口）、≥15cm（距发热部件如变压器）。
特殊认证要求：
海事认证（DNV GL）：需安装 24V DC 电源抗干扰滤波器，通信电缆需屏蔽，且符合 DNVGL-CG-0339 标准。
UL 认证：环境温度≤50℃，污染等级 2；电源端子拧紧扭矩 0.6-0.8 Nm（5-7 Lb.In）。
（2）安装尺寸与步骤
开孔尺寸：3.5 英寸（123×87mm±1mm）、5.7 英寸（157×117mm±1mm）、7.0 英寸（197×122mm±1mm），安装面厚度 2-5mm、平面度≤0.5mm、粗糙度 Rz≤120。
安装步骤：在安装面开孔→粘贴密封胶条（接头需在设备底部，无间隙）→从正面嵌入设备→用对应数量的支架固定（3.5 英寸 4 个、5.7 英寸 6 个、7.0 英寸 8 个，确保 IP65 防护），支架顶丝拧紧扭矩≤0.1 Nm（防止损坏设备）。

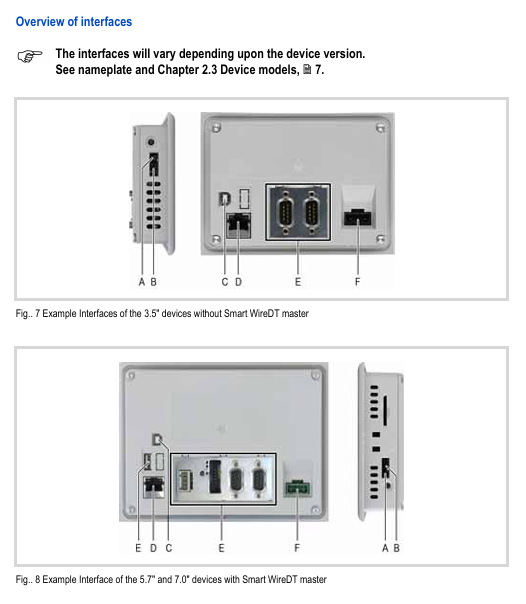

2. 接口配置与接线
XV-102 提供丰富工业接口，支持多协议通信与扩展，核心接口参数如下：
接口类型 规格与功能 接线要求
电源接口 24V DC SELV（安全特低电压），电压范围 19.2-30V DC，3.5 英寸最大功耗 5W，5.7/7.0 英寸最大 9.5W 用 Phoenix MSTB 2.5/3-ST-5.08 连接器（自带）；需安装 XT-FIL-1/2 抗干扰滤波器（海事 / EMC B 级场景）
以太网 100Base-TX/10Base-T（RJ45），支持 LED 状态指示（ACT 闪烁 = 数据传输，LINK 常亮 = 网络连接） 使用屏蔽双绞线（STP）；设备间用交叉线，接交换机用直通线；最大长度 100m
RS232（系统口） 9 针 D-Sub 公头，非隔离，支持最高 115200 bit/s（2.5m 内） 用屏蔽电缆；电缆长度与波特率负相关（如 30m 时≤9600 bit/s）；GND 端子必须连接
RS485 9 针 D-Sub 公头，非隔离，支持 32 个从站，总线两端需 120Ω 终端电阻 用屏蔽双绞线；最大长度 500m（0.75mm² 线径）；GND 端子必须连接
CAN 9 针 D-Sub 公头，非隔离，符合 CiA 标准，支持 32 个从站 用特性阻抗 120Ω 的屏蔽双绞线；最大长度 5000m（10 kbit/s 时）；总线两端需终端电阻
Profibus 9 针 D-Sub 母头，非隔离，最高 1.5 Mbit/s（200m 内） 用 Profibus A 类屏蔽双绞线（阻抗 150Ω）；总线两端需终端电阻；5V 引脚禁止对外供电
SmartWire-DT Master 8 针接口（SWD）+ POW/AUX 电源接口，非隔离，支持最多 99 个 SWD 模块 用专用 SWD 线缆（如 SWD4-100LF8-24）；UAUX 需外接 2A 断路器（UL 标准）或 3A 熔断器（DIN 标准）
USB USB 2.0（Device Type B/Host Type A），非隔离 用屏蔽 USB 线；最大长度 5m；Host 接口支持外接 U 盘等设备
操作与运维

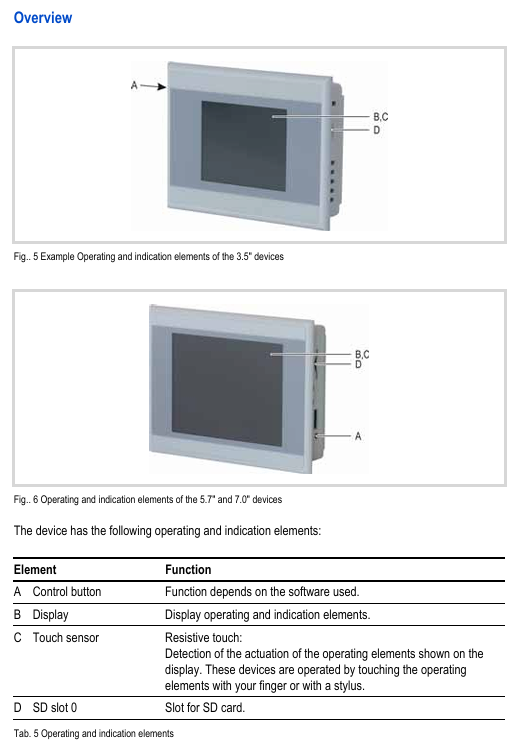

1. 基本操作
开机与关机：无物理开关，通电后自动启动（boot），断电即关机；首次开机需参考《Windows CE 系统说明》（MN05010007Z）配置系统参数并安装应用程序。
SD 卡操作：仅在设备断电时插拔；用于存储项目文件或数据，避免频繁写入（有限寿命）；读写时禁止断电。
触控校准：出厂已校准，若响应异常，需通过系统工具重新校准（参考《Windows CE 系统说明》）；仅用手指或专用触控笔操作，禁止尖锐物体触碰（防止电阻屏损坏）。
2. 维护与故障排查
（1）日常维护
清洁：用干净软湿布擦拭电阻屏，顽固污渍可蘸少量洗洁精；禁止用尖锐工具、腐蚀性溶剂或液体渗入设备。
电池维护：内置 CR2032 锂电池（3V/190mAh），不可更换，断电后可维持实时时钟约 10 年。
维修限制：禁止自行开盖维修，需联系 Eaton 授权维修中心或供应商。
（2）常见故障处理
故障现象 可能原因 解决措施
设备无法启动 电源未接好或电压异常 检查 24V DC 电源接线；确认电压在 19.2-30V DC 范围内
触控无响应 / 响应偏差 触控屏未校准；安装支架过紧 重新校准触控屏；松开支架顶丝（扭矩≤0.1 Nm）
显示屏黑屏 背光未激活或故障 检查可视化软件中背光设置；故障需返厂维修
通信中断（如以太网 / CAN） 电缆未接好；终端电阻缺失；干扰 检查电缆接线；确认总线两端接 120Ω 终端电阻；安装抗干扰滤波器或磁环
技术参数与合规认证
1. 核心技术参数
参数类别 规格
显示性能 3.5 英寸（QVGA/32 灰度 / 64K 色）、5.7 英寸（VGA/64K 色）、7.0 英寸（WVGA/64K 色）；LED 背光寿命约 40000 小时，亮度可软件调节
系统配置 32 位 RISC 处理器（400MHz）；64MB DRAM + 64MB NAND Flash；部分型号含 125KB NVRAM
防护等级 正面 IP65（需正确安装支架），背面 IP20
环境适应性 工作温度 0-50℃，存储温度 - 20-60℃；相对湿度 10%-95%（无冷凝）；抗振（5-150Hz，2g）、抗冲击（15g/11ms）
电源特性 24V DC SELV，具备反极性保护与内置熔断器；启动冲击电流 1.5A/2s
2. 合规认证
安全与 EMC：符合 UL 508（工业控制设备）、UL 60950（信息技术设备）、CE（EMC 指令 2014/30/EU）；ATEX 2014/34/EU（22 区，3D 类爆炸性环境）。
行业认证：DNV GL 船级认证（TAA00000NC），适用于海事场景；符合 IEC/EN 61131-2（PLC 设备要求）、EN 50178（电力安装电子设备）。
存储、运输与 disposal
存储：环境温度 - 20-60℃，相对湿度 10%-95%（无冷凝）；避免阳光直射、振动与化学腐蚀。
运输：使用原厂包装，避免冲击与挤压；运输环境需符合存储条件，到货后检查是否有运输损坏。
disposal：设备含锂电池（CR2032，含 1.2 - 二甲氧基乙烷），需按当地环保标准专业处置，或返回 Eaton 处理；包装材料（纸板、PE 袋）可回收。
